高精度15厘米刻度直尺三维建模作品

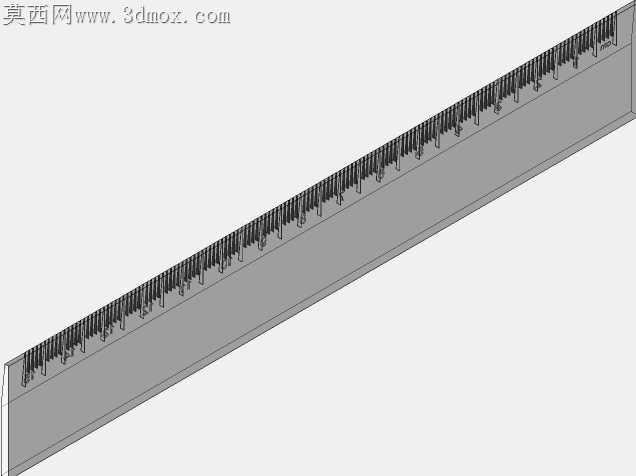

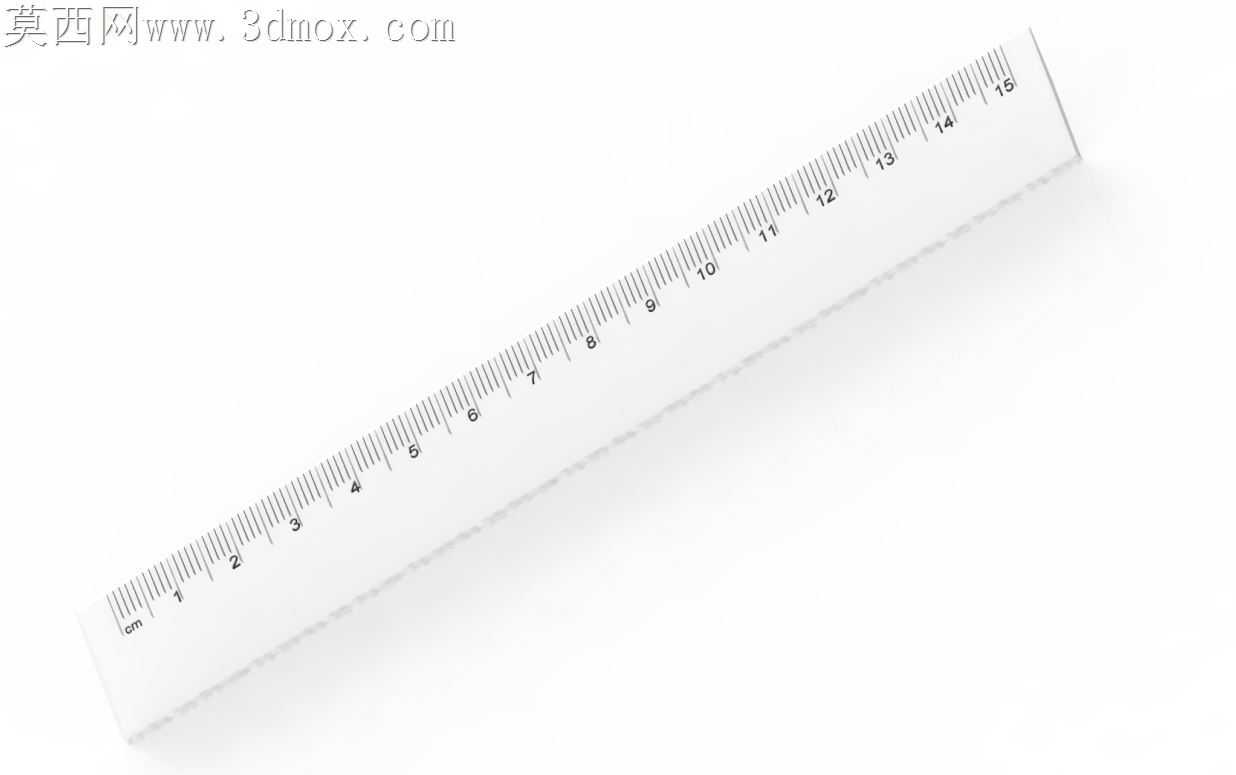

本作品为日常测量绘图使用的15厘米量程直尺三维建模成果，采用SolidWorks 2016完成全流程参数化建模与渲染输出。建模初期以日常使用的透明塑料直尺为实物参考，先通过草图绘制确定直尺的整体外轮廓，将直尺主体设定为长155mm、宽25mm、厚2mm的薄长方体结构，预留出边缘倒角的处理空间，避免尖锐棱角不符合实物使用特征。刻度部分的建模采用线性阵列配合草图文字的方式完成，先精准绘制0刻度线的基准位置，按照公制长度计量规范，区分毫米刻度、半厘米刻度、整厘米刻度的不同长度，其中毫米刻度线长度为2mm，半厘米刻度线长度为3.5mm，整厘米刻度线长度为5mm，所有刻度线沿尺身长度方向等距阵列，阵列间距严格设定为1mm，保证刻度间距的计量精度；随后在对应整厘米刻度位置添加1至15的阿拉伯数字标识，数字采用清晰的无衬线字体，位置与刻度线精准对齐，避免出现刻度偏移、数字错位的问题。尺身主体材质选用高透明PMMA亚克力材质进行渲染设置，调整材质的透明度、折射率与表面粗糙度参数，还原普通塑料直尺半通透、表面带有轻微磨砂质感的视觉效果，刻度与数字部分采用深灰色哑光材质，与透明尺身形成清晰的视觉对比，保证刻度读数的辨识度。建模过程中对尺身的边角做了0.5mm的圆角处理，还原真实直尺边缘光滑无毛刺的工艺特征，同时在尺身起始端预留了5mm的空白区域，符合常规直尺的刻度布局逻辑。渲染阶段采用柔和的漫反射光源，从斜上方45度角打光，配合轻微的环境遮蔽效果，让尺身呈现出自然的投影，突出薄片状结构的立体感，同时避免过度反光遮挡刻度细节。整个建模过程全程采用参数化尺寸驱动，所有长度、厚度、刻度间距参数均可后续调整，可快速修改为不同量程、不同宽度的直尺模型，也可用于后续的3D打印验证、文具产品设计展示、教学演示素材等场景，模型结构完整，细节还原度高，刻度精度符合日常测量使用的标准要求。
