双天线家用无线路由器外观结构设计

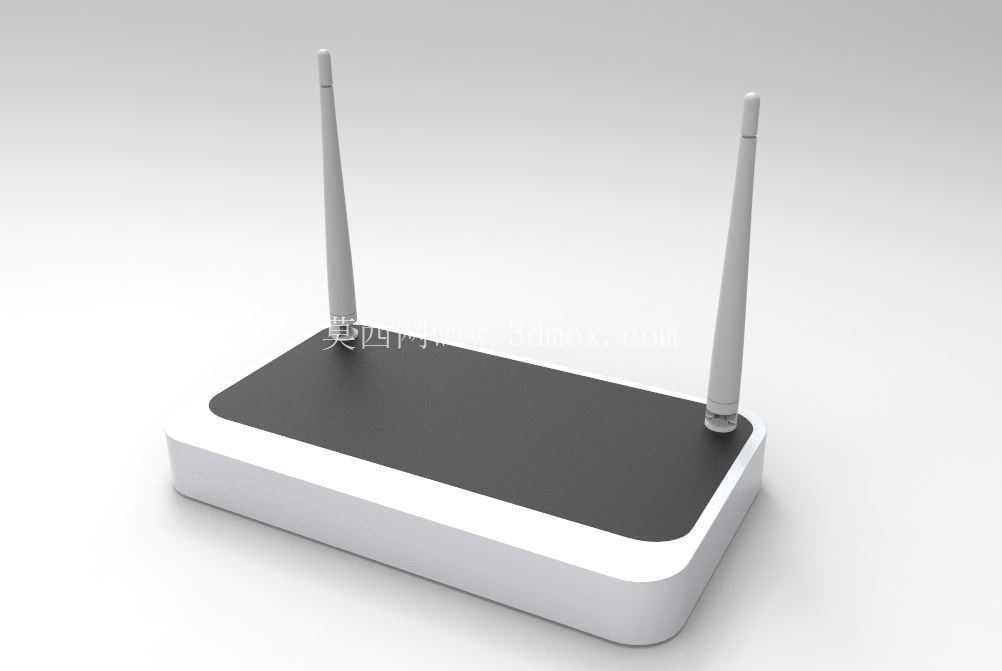

本次呈现的双天线无线路由器结构设计，针对家庭及小型办公场景的网络覆盖需求开发，在结构布局上充分平衡了信号传输效率、摆放适配性与日常使用的耐用性需求。从实际使用场景出发，这类设备通常放置于客厅电视柜、书房桌面或弱电箱旁的开放区域，因此外壳采用圆角矩形的一体化底座设计，底部壳体做了微弧收边处理，既避免直角磕碰带来的损伤，也能在不同材质的桌面保持稳定放置，不会因轻微剐蹭出现移位。上盖采用分区配色设计，中间黑色区域为信号透波区预留了足够的无金属遮挡空间，避免金属材质对2.4G及5G频段无线信号的屏蔽衰减，外围白色壳体采用阻燃ABS材质注塑成型，满足日常使用的电气安全要求。

天线部分采用两段式可折叠结构，转轴位置做了阻尼限位设计，可实现0-90度的垂直角度调节，以及360度的水平方向旋转，用户可根据实际摆放位置调整天线角度，优化不同房间的信号覆盖效果；天线外壳采用抗UV的PP材质，长期暴露在室内光照环境下不易出现发黄脆化问题，内部预留了标准SMA天线接口的安装位，可兼容常规增益的全向天线，也方便后期根据需求更换更高增益的定向天线。设备接口区域统一布置在机身后侧，从结构设计上预留了电源接口、WAN口、多个LAN口以及复位按键的安装位，接口排布间距做了优化，避免相邻接口插装网线时出现空间干涉，后侧壳体对应接口位置做了内凹导向槽，用户盲插时也能快速对准接口，减少接口插歪导致的针脚损坏风险。

从安装边界尺寸来看，整机长度控制在180mm以内，宽度控制在120mm以内，机身整体高度（不含天线直立状态）不超过30mm，占用桌面空间极小，即使放置在狭窄的弱电箱隔板上也能顺利安装；底部壳体预留了四个壁挂安装孔位，支持用户将设备固定在墙面或桌板下方，进一步释放桌面空间，壁挂孔位采用葫芦孔设计，安装时无需完全拧下固定螺丝，即可快速挂装拆卸，维护便利性更强。壳体内部的筋位布局做了针对性优化，主板安装柱的高度统一为6mm，既保证主板与底壳之间留有足够的走线空间，也能让主板上的主芯片、内存颗粒等发热元件与上盖之间形成稳定的空气对流层，配合底壳侧面预留的隐藏式通风槽，无需额外加装散热风扇即可满足长时间满负载运行的散热需求，避免积热导致的网络断流、设备重启问题。

在细节设计上，机身正面的状态指示灯区域做了柔光处理，指示灯导光柱采用半透明磨砂PC材质，光线经过漫反射后不会产生刺眼的强光，夜间放置在卧室附近也不会造成光污染，同时用户可直观通过指示灯颜色判断设备运行状态、网络连接状态以及各网口的工作状态。底壳四个角位置粘贴有防滑硅胶垫，硅胶垫厚度为2mm，既可以增加机身与桌面的摩擦力，避免设备被网线拖拽移位，也能垫高机身，让底部通风槽与桌面之间留有足够的进风空间，提升自然散热的效率。整个壳体的拼缝位置做了错位止口设计，装配后拼缝间隙控制在0.1mm以内，既可以减少灰尘进入设备内部，也能避免日常清洁时液体从拼缝渗入主板，提升设备的环境适应能力。天线与机身连接的转轴位置做了过线防护设计，天线馈线从转轴中心位置穿过，避免旋转天线时馈线被反复弯折导致的线芯断裂，提升天线转动结构的使用寿命，经过反复转动测试，转轴结构可承受万次以上的角度调整而不出现松动或馈线损坏问题。
