ElegooCC设备270度开合3D打印铰链结构

　　在桌面级FDM3D打印设备的改装与功能拓展场景中，设备侧门的开合角度受限一直是影响操作效率的常见问题，常规原厂配套铰链多采用小角度限位设计，开合角度通常不超过120度，在进行耗材更换、喷头维护、平台调平等近距离操作时，门体容易遮挡操作视线，甚至会磕碰操作人员的手臂，部分用户为了扩大操作空间选择直接拆除侧门，又会导致打印过程中舱内温度流失过快，对于ABS、PC等对舱温稳定性要求较高的工程材料打印，极易出现模型翘曲、层间结合力不足等质量缺陷。

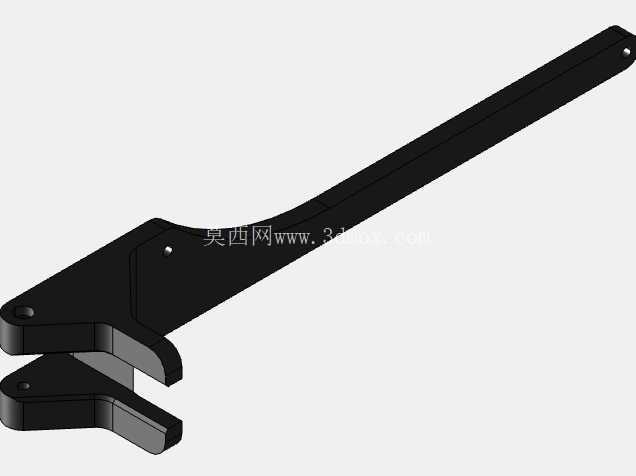

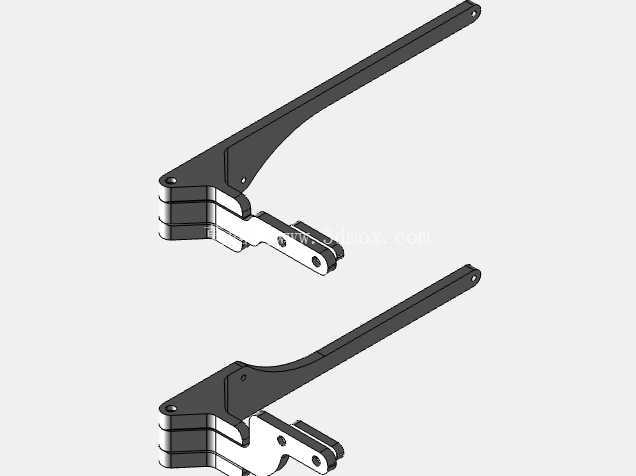

　　这款针对ElegooCC机型开发的大角度铰链，正是瞄准这一实际使用痛点完成的结构设计，整套铰链采用分体式铰接布局，长力臂结构与设备侧板的安装点位完全匹配原厂预留的原始孔位，不需要用户在设备壳体上额外打孔攻丝，也不需要额外定制转接支架，直接替换原有铰链即可完成安装，最大程度降低了改装的操作门槛，普通用户仅需常规内六角扳手即可完成全部拆装流程。从功能特性来看，这款铰链可实现270度的自由开合，当门体完全打开时可以贴合到设备侧方的壳体表面，不会向外突出占用额外的操作空间，操作人员在进行设备维护、耗材更换等操作时，完全不会被门体遮挡视线或阻碍动作，同时在日常打印作业时，铰链的阻尼配合精度经过反复调校，门体关闭后可以保持稳定的贴合状态，不会出现漏风、自行开合的问题，能够有效维持打印舱内的温度场稳定，保障工程材料的打印成型质量。

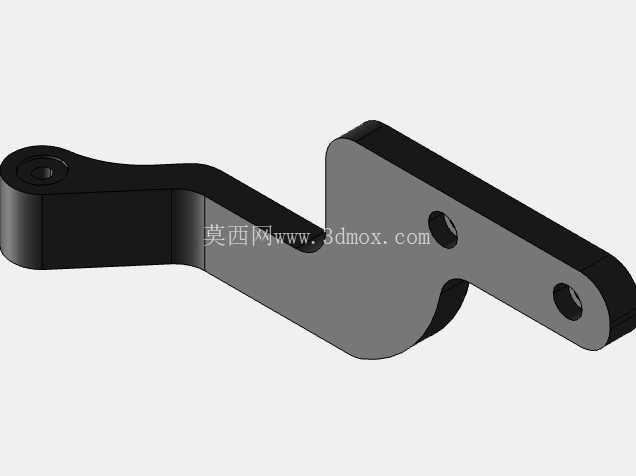

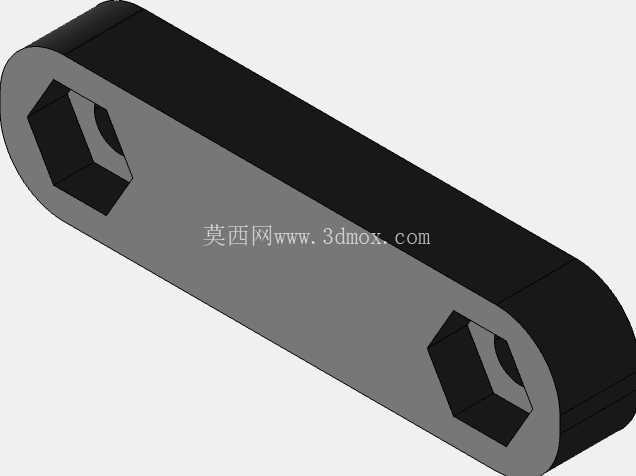

　　设计阶段针对3D打印的工艺特性做了大量适配优化，整套结构的所有零件均采用无支撑打印设计，零件摆放时所有悬空面的角度均大于FDM工艺的45度自支撑临界角，用户在自行打印替换件时，不需要添加任何支撑结构，既减少了支撑材料的浪费，也避免了去除支撑时对零件配合面造成的损伤，打印完成后仅需简单清理毛边即可完成装配，不需要额外的打磨、攻丝等后处理工序。整套铰链的铰接部位采用叠片式间隙配合设计，转动副的配合间隙控制在0.2mm，既保证了转动过程的顺滑无卡顿，也不会出现旷量过大导致的门体下垂问题，长期使用下的磨损量控制在合理范围内，不需要频繁更换配件。安装边界方面，铰链的固定端完全适配ElegooCC侧板的原始安装孔位，配套的紧固件为2颗DIN912标准M3x25内六角螺丝与2颗DIN912标准M3x16内六角螺丝，搭配对应规格的M3螺母完成锁紧，不需要用户额外采购非标准紧固件，活动端与门体的连接点位也与原厂门体的安装位置完全匹配，安装后门体的转动轨迹与设备壳体、周边外设不会产生任何运动干涉，完全打开后门体与设备侧板平行，整体突出量不超过5mm，不会对设备周边的操作空间造成额外占用。

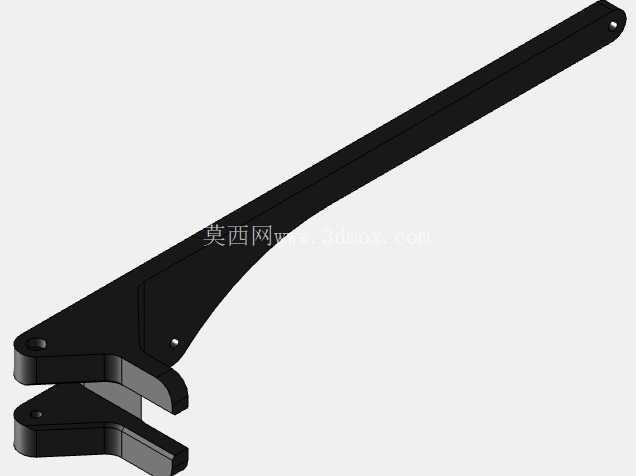

　　从实际使用场景出发，这款铰链不仅适用于日常的设备维护操作，在进行大尺寸模型取放、舱内清洁、管路检修等需要大操作空间的作业时，270度的开合角度可以提供完全无遮挡的舱内视野，操作人员不需要侧身避让门体，作业效率可以得到明显提升；同时无支撑的打印设计也降低了配件的自制成本，用户可以根据自身使用需求选择不同的打印材料，比如采用PETG材料打印可以获得更好的韧性与抗冲击性能，采用ABS材料打印可以获得更好的耐温性能，适配不同的使用环境需求。结构设计上还做了受力优化，长力臂的截面采用变厚度设计，靠近铰接点的位置厚度更大，能够承受门体的长期载荷不会出现变形，远离铰接点的位置适当减薄，在保证结构强度的前提下减少了材料用量，降低了打印成本，铰接部位的叠片结构采用多片式受力分布，相比单片式铰链的受力状态更加合理，长期反复开合不会出现铰接部位断裂的问题，使用寿命可以满足日常高频使用的需求。
