管道式喷水推进涡轮结构设计

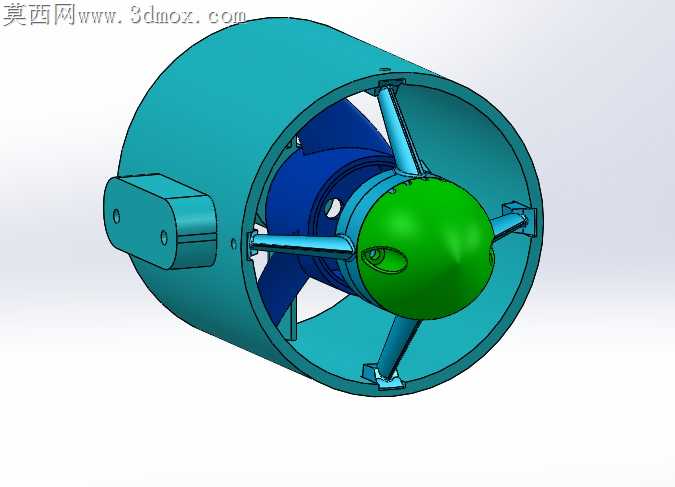

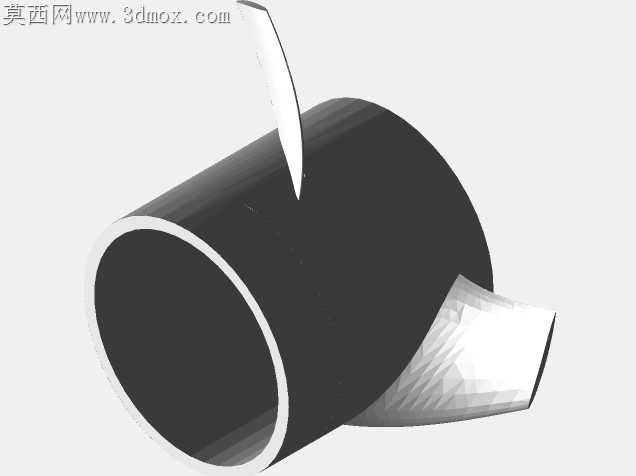

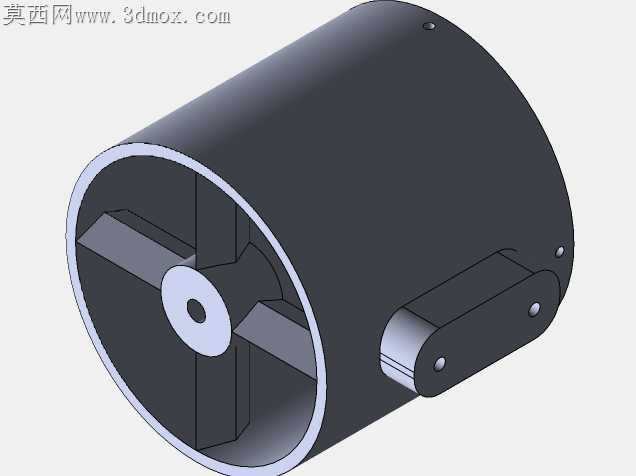

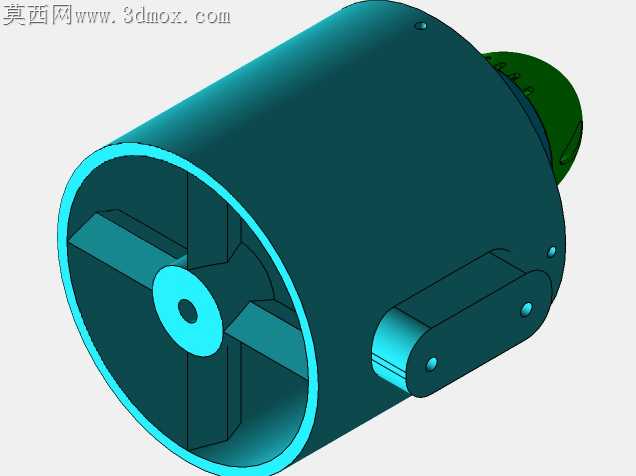

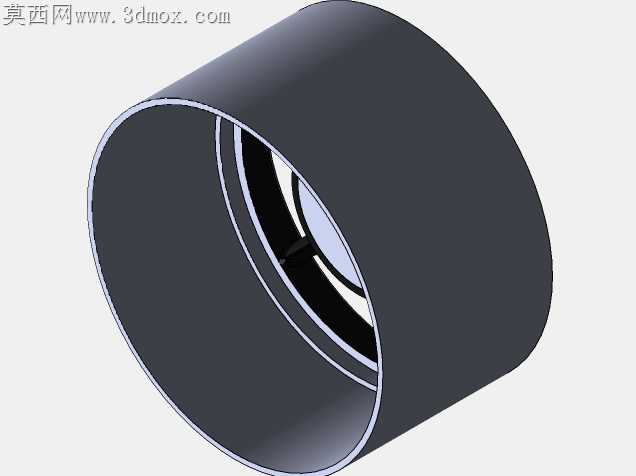

水下推进场景里，裸露叶轮容易被水中杂物缠绕、边缘磕碰卷边，传统开式推进结构的紊流损耗一直是效率提升的瓶颈，这款管道式喷水涡轮的结构设计，刚好针对这些工况痛点做了针对性的结构优化。外围的筒状流道壳体不是单纯的防护外壳，内壁和叶轮叶顶的间隙控制在0.8毫米，既给叶轮高速转动留足热胀冷缩的余量，又能最大程度减少叶顶间隙的漏流损失，壳体侧面预留的安装凸台做了加厚处理，两个沉头安装孔的同轴度公差控制在0.02毫米以内，能直接和水下动力舱的密封端面对接，不用额外加装转接法兰，减少了一道密封失效的风险点。前端的球形整流罩没有做尖锐的弹头造型，而是选用了曲率连续的椭球过渡面，水流接触罩体时不会出现局部脱流，罩体和中心轮毂的衔接处做了R3的圆角过渡，避免长期运行后泥沙在衔接缝隙处淤积卡滞叶轮。连接壳体和中心轮毂的四根支撑导叶，没有采用等截面的直杆结构，而是顺着叶轮出口的水流旋向做了12度的预扭角度，能把叶轮甩出的旋转水流整理成轴向流，把原本浪费的旋流动能转化为向前的推进推力，导叶和壳体、轮毂的连接位置都做了渐变加厚的根角处理，既降低了连接处的应力集中系数，也避免了直角位置的水流空蚀剥蚀。叶轮的叶片采用了后掠式翼型设计，叶片前缘做了0.5毫米的钝化处理，不会因为水中细小沙粒的长期冲刷出现快速磨损失效，叶片和轮毂的连接位置没有留直角台阶，顺滑的过渡曲面能减少水流在轮毂表面的附面层分离。整个结构没有多余的外露凸起，所有安装孔都做了沉头设计，装配后连接件完全没入壳体表面，不会额外增加航行阻力，壳体尾部的端面做了1:10的锥度导向，后续对接喷口调节结构时能快速定位，不用反复调整同轴度。
