涵道式小四轴穿越飞行器结构设计

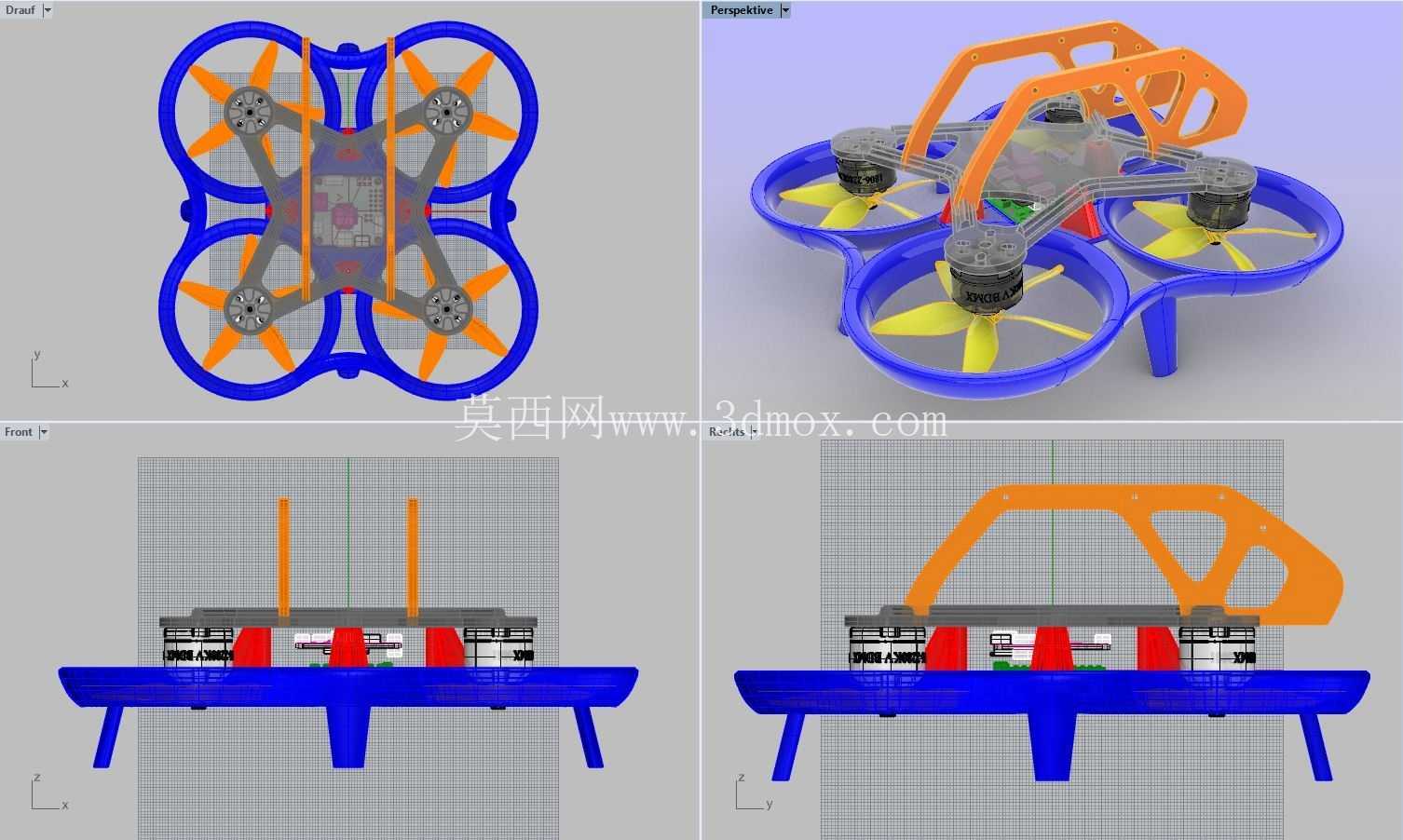

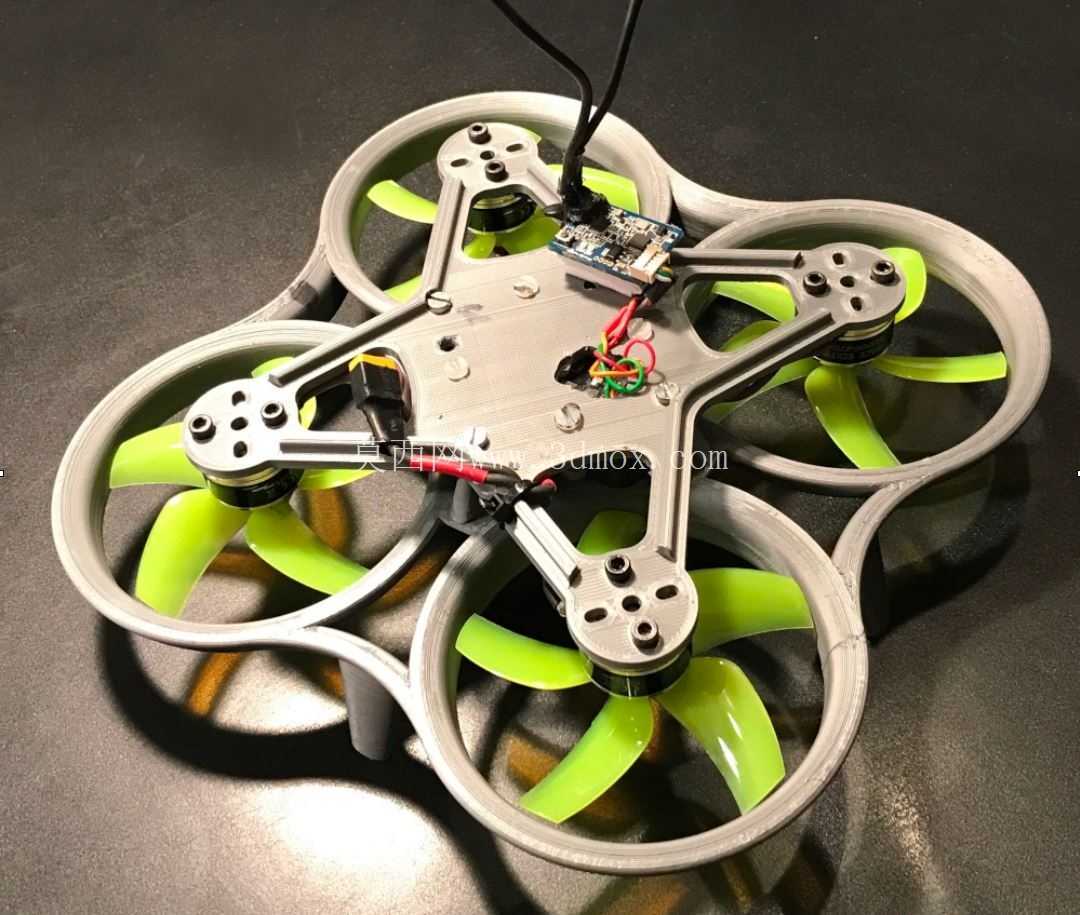

　　这款涵道式小四轴飞行器的结构设计，核心围绕室内近距飞行、新手练习、狭小空间作业场景展开，区别于常规开放式桨叶的穿越机，全包裹式的涵道圈结构从根源上降低了桨叶碰撞外物、剐蹭操作人员的风险，在室内管线巡检、居家航拍练习、教学演示场景下的适配性远高于常规无涵道机型。从结构布局来看，整机采用上下分层的板架式承载思路，中心区域预留的双层安装空间，下层可直接放置30x30规格的飞控与电调集成模块，上层区域可容纳电池、接收机、图传发射模块与GPS定位组件，所有安装位的孔位均按照通用航模配件的标准孔距设计，无需额外打孔改件即可完成主流配件的装配，降低了组装调试的门槛。

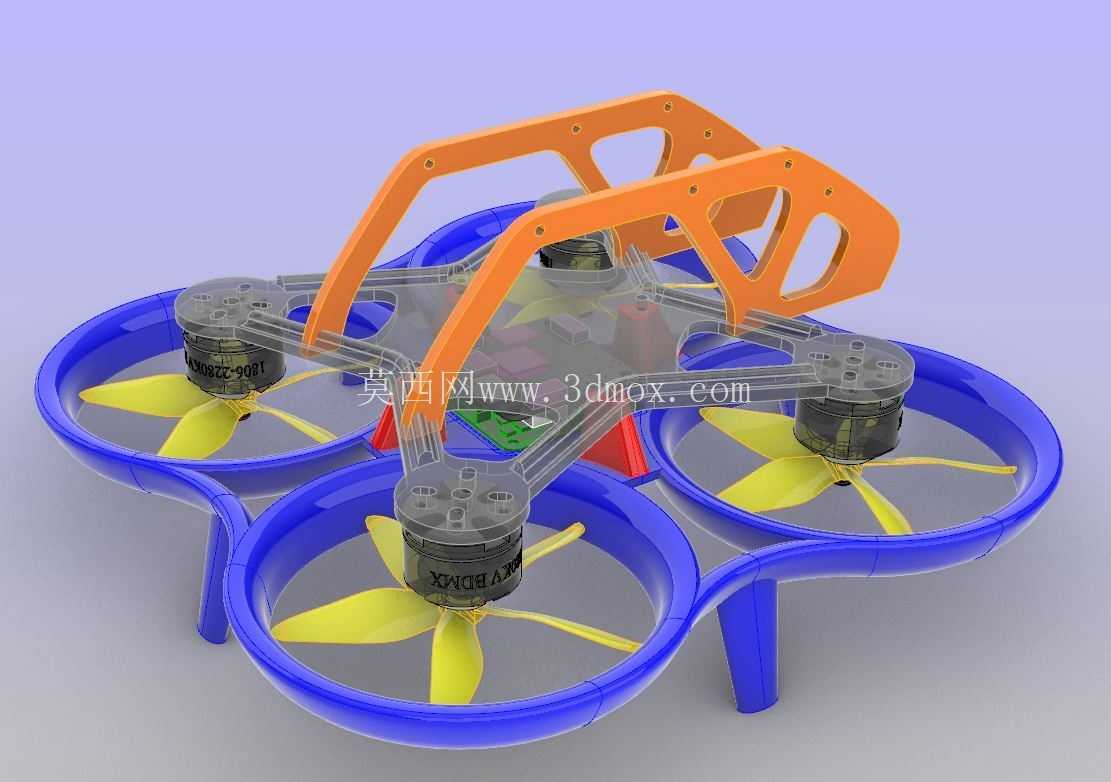

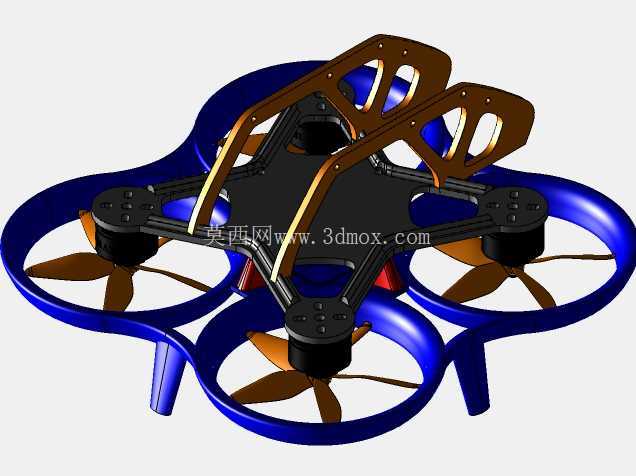

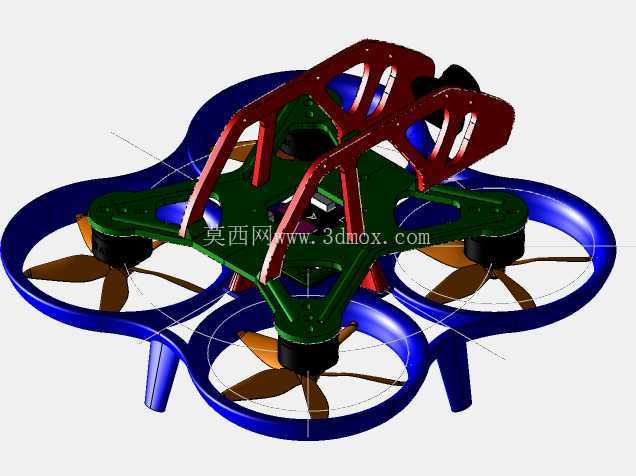

　　四个涵道腔体与中心机架采用一体化的流线型过渡连接，既减少了飞行过程中机架产生的乱流干扰，也提升了整体结构的抗扭强度，每个涵道腔体的内径匹配五寸三叶螺旋桨的旋转边界，桨尖与涵道内壁预留了均匀的安全间隙，既能够利用涵道效应提升桨叶的气动效率，增加同等动力配置下的悬停续航时间，也能避免飞行过程中桨叶形变剐蹭涵道内壁引发的射桨风险。顶部的橙色提手结构并非单纯的装饰件，其安装孔位与中心机架的受力主梁直接连接，既可以作为飞行结束后的手持搬运点位，也能在飞行器发生碰撞时率先承接冲击力，避免冲击力直接传导至中心区域的飞控、电池等核心部件，同时提手的镂空设计在保证结构强度的前提下尽可能降低了整机的顶部重量，优化了整机的重心分布，让飞行过程中的姿态响应更加跟手。四个涵道底部延伸出的一体式支撑脚，高度经过精准测算，降落时能够让涵道底部与地面保持足够的安全距离，避免桨叶在起飞、降落阶段剐蹭地面，同时支撑脚的受力角度经过优化，在带一定速度的硬着陆场景下能够通过微小的形变吸收冲击能量，避免硬冲击力直接传递到机架主体导致结构开裂。从动力适配的角度来看，机架的电机安装座匹配常规1103、1204系列小型穿越机电机的安装孔距，适配2700KV左右的高转速动力配置，搭配五寸三叶螺旋桨能够提供足够的动力冗余，既可以满足新手慢速练习的动力线性需求，也能够支撑熟练飞手完成简单的花飞动作。

　　涵道圈的边缘做了圆弧过渡处理，在碰撞到墙面、管线等障碍物时能够顺着圆弧面滑开，而不是像直角边缘的机架那样直接卡滞在障碍物位置引发炸机。整机的布线空间全部隐藏在涵道连接臂的内部空腔中，电调与电机之间的连接线、飞控与接收机的信号线都可以从空腔内走线，既避免了线材外露被桨叶打到的风险，也减少了外露线材带来的气动阻力，让整机的外观更加整洁。在实际作业场景中，这款涵道机可以搭载微型摄像头与图传模块，完成室内狭窄管道的巡检、仓储区域的近距离盘点航拍等任务，全包裹的桨叶设计即使在飞行过程中碰到管线、货架立柱也不会轻易炸机，也不会对周边的人员、物品造成桨叶击打伤害；在航模教学场景中，这款机型的容错率更高，新手操作时即使出现打杆失误碰撞障碍物，也能大幅降低设备的损坏概率，减少练习过程中的配件损耗。

　　从安装边界来看，整机的横向尺寸控制在150毫米级别，能够轻松穿过直径200毫米的管道入口，涵道顶部到支撑脚底部的整体高度控制在60毫米以内，能够在货架层板之间、室内吊顶下方等低矮空间内灵活穿行，中心区域的电池安装位可以适配2S到3S规格的小型航模锂电池，电池固定位预留了绑带穿孔，可以根据不同的飞行需求搭配不同容量的电池，平衡整机重量与续航时间。机架的所有受力连接位置都做了加厚处理，尤其是涵道与中心架的连接过渡区域，通过渐变的壁厚设计避免了应力集中问题，在常规的飞行碰撞场景下不会出现连接臂断裂的问题，同时整体材质选用轻量化的耐冲击塑料，在保证结构强度的前提下尽可能降低整机自重，提升动力效率。
