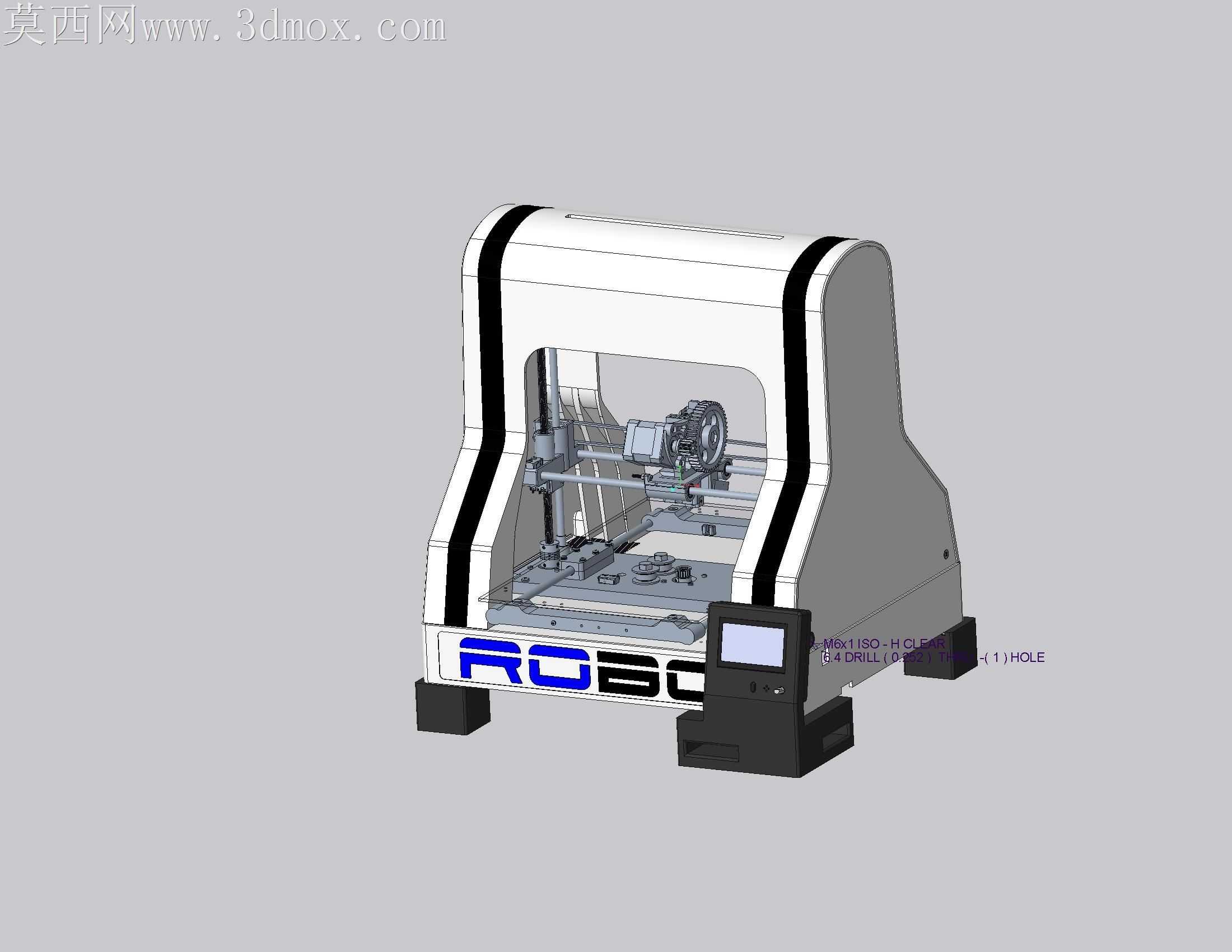

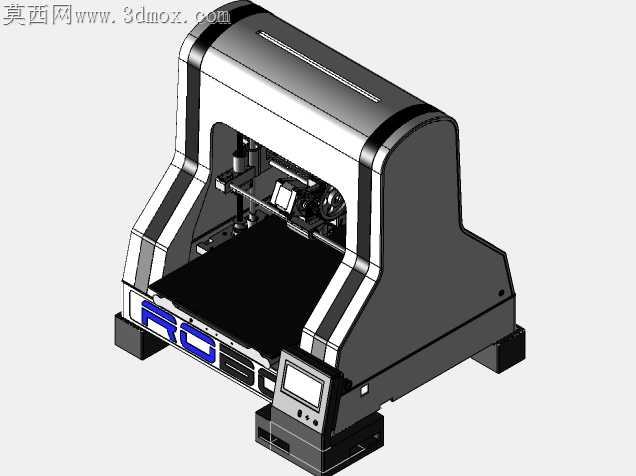

定制款桌面级ROBO3D打印机结构设计

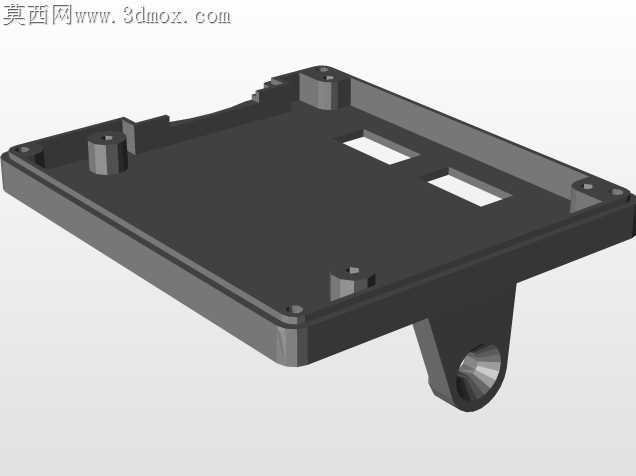

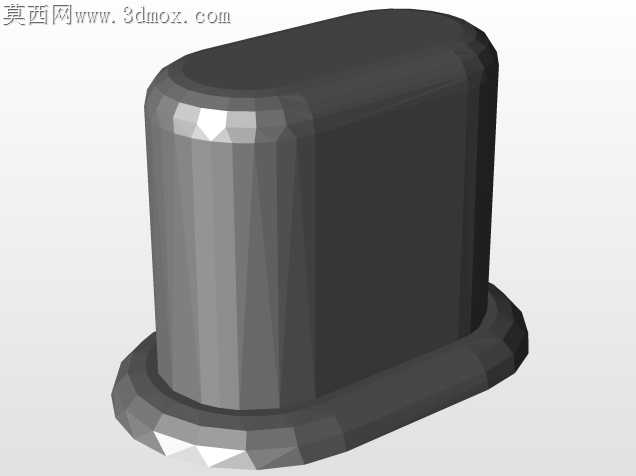

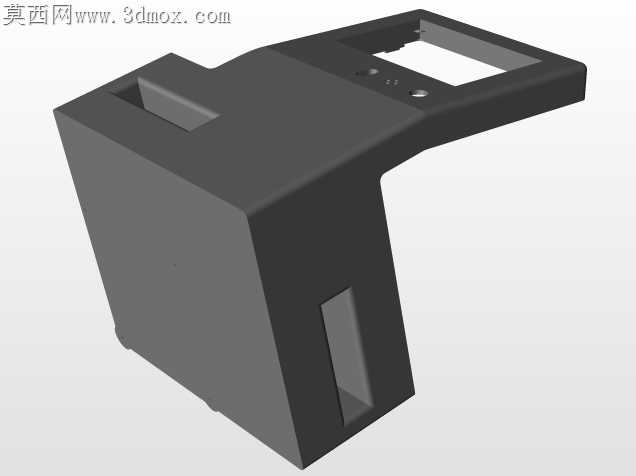

桌面级FDM设备长期受困于机架共振导致的打印层纹偏移、内置散热风道乱流引发的挤出头堵头、外置操控面板走线磨损断裂三类高频加工适配问题，这套定制化结构从落地加工的全流程做了针对性调整，没有沿用市售机型的通用开模外壳方案。机身两侧的弧形支撑筋没有做纯装饰性的曲面造型，厚度从底部安装脚垫处的8mm逐步收窄至顶部横梁处的4mm，铣削加工时采用分层下刀的走刀路径，避免整块ABS板材弯折成型后出现的内应力开裂问题，筋条内侧预留的2mm走线槽刚好容纳限位开关与步进电机的连接线，槽口边缘做了R1.5的圆角倒边，不会出现装配时线皮被锐边割破的隐患。前端操控面板的安装座没有采用常见的卡扣式固定，改用嵌入式的沉台结构，面板与座体的配合公差控制在0.2mm，既可以直接卡入固定不用额外打胶，后期维修拆解时也不会因为卡扣老化断裂导致面板脱落，座体下方预留的穿线孔刚好对准机架内部的理线架，不会出现走线外露勾到打印工件的问题。底部的四个支撑脚垫没有用普通的橡胶防滑垫，特意做了内嵌式的金属配重块安装位，每个脚垫可以塞入100g的配重铅块，抵消X轴高速移动时产生的惯性晃动，脚垫与机架连接的螺柱做了M6的细牙螺纹，调平的时候可以通过旋转脚垫微调整机水平度，不用额外垫纸片调整。机身正面的ROBO标识区域做了下沉0.5mm的凹槽，后期可以直接粘贴金属铭牌不用额外做表面处理，标识下方预留的散热格栅不是等距排布的直孔，靠近挤出头驱动板位置的格栅孔距加密2mm，对应驱动板散热片的出风方向，外部冷却风可以直接吹到散热片鳍片间隙里，不会出现热风在机壳内部循环导致的驱动板过热停机。脚撑位置的LED灯盖与集成散热风扇的安装位做了共面设计，灯板与风扇共用同一组固定螺柱，减少了单独固定所需的螺丝数量，装配时可以一次性完成两个部件的对位安装，不用反复调整位置对齐孔位，风扇安装位周围做了1mm的密封胶条槽，贴上海绵胶条后可以避免风扇运转时的漏风问题，让冷却风全部流向LED驱动板与电机端，不会出现风量分散导致的散热效率下降。打印平台的安装基准面做了0.02mm平面度的铣削加工要求，平台安装后不用反复调整四个角的水平度，靠加工精度保证初始平面的平整性，减少用户首次使用的调平工作量。
