剖分式带座调心球轴承装配结构

项目分类:轴承座 发布时间:2020-06-29 ID:116428
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构
  • 剖分式带座调心球轴承装配结构

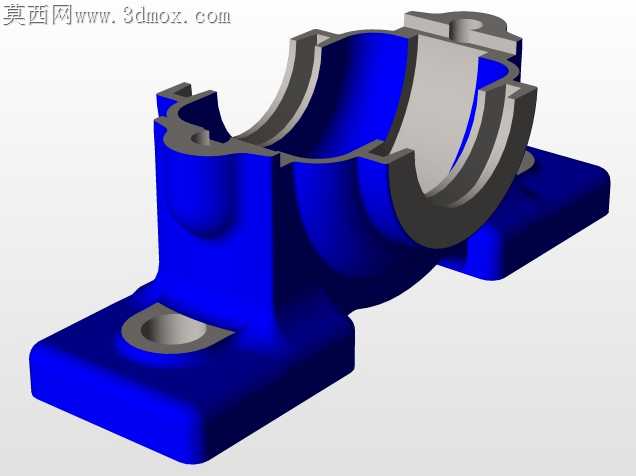

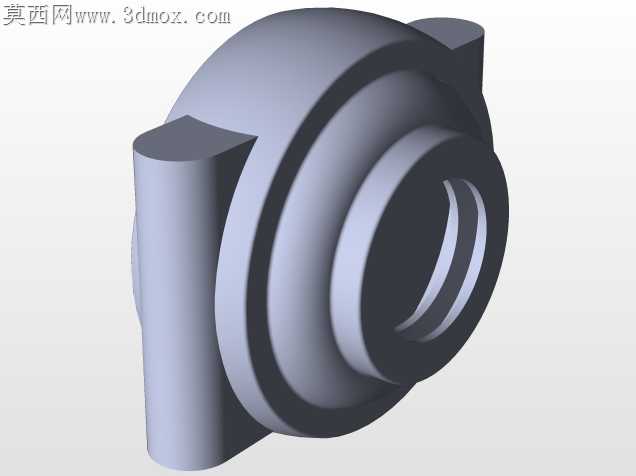

现场运维更换轴承时,整拆整装的一体式轴承座往往需要挪动整根轴上的联轴器、带轮等外接部件,动辄耗费数小时停机时间,这类剖分式带座调心球轴承的结构设计,恰恰瞄准了这一加工装配痛点。上下瓦座的分合面没有做多余的密封凸台,而是采用精加工直面贴合,加工时只需一次装夹完成底座安装面铣削后,翻转工件即可完成上盖结合面的精磨,不用反复找正分模基准,能把配合面的平面度公差控制在0.02mm以内,避免锁紧螺栓后结合面出现缝隙藏污纳垢。

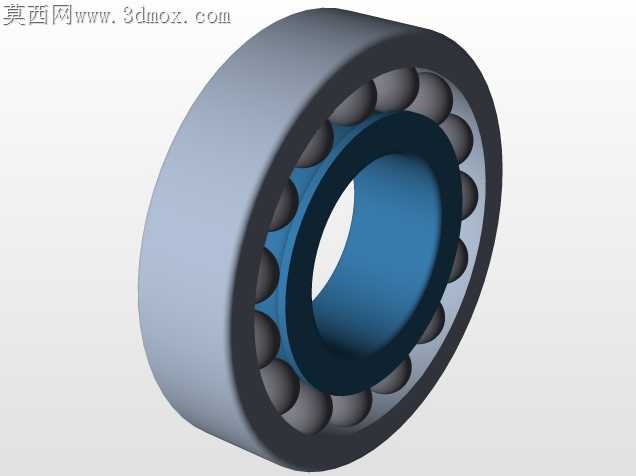

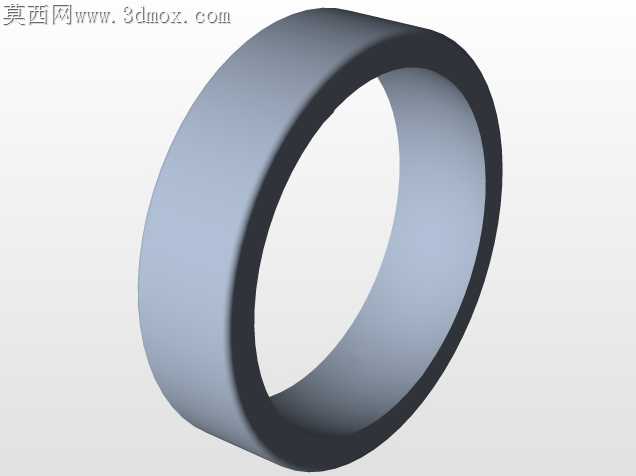

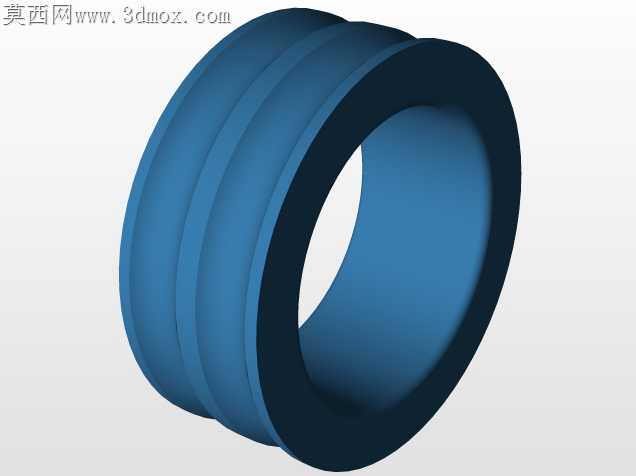

轴承外圈与瓦座内孔的配合选用了过渡配合公差带,既不会因为过盈量太大压装时挤碎调心球轴承的保持架,也不会因为间隙过大出现跑外圈的磨损问题。调心滚子的滚道做了微量的球面修形,哪怕轴受载出现轻微挠曲,两轴端的支撑座安装存在0.5度以内的同轴度偏差,轴承也能自动调心抵消偏载,不会出现滚动体卡滞、局部应力集中提前失效的问题。

轴与轴承内孔的配合段做了轴肩定位,轴肩高度严格控制在轴承内圈厚度的三分之一,既给内圈提供足够的轴向定位支撑,又不会挡住拆卸时拉马的勾爪位置,后期更换轴承不用额外打磨轴肩。轴上的平键槽采用了普通圆头键槽设计,铣削加工时用标准键槽铣刀一次走刀就能成型,键的顶面与轮毂键槽预留了0.1mm的间隙,装配时不用反复修锉键顶就能顺利推入,避免过盈顶起轮毂导致轴承内圈偏斜。

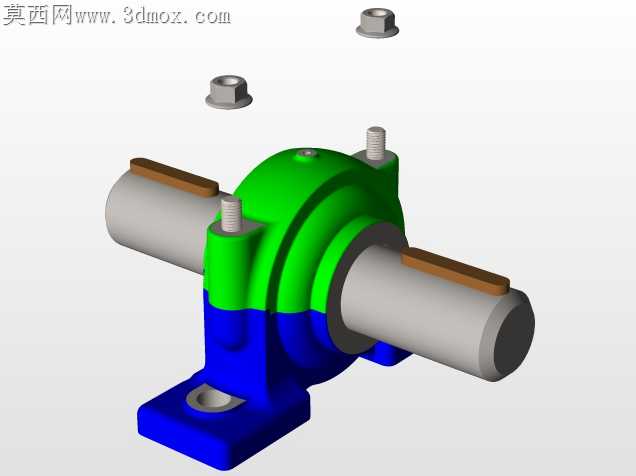

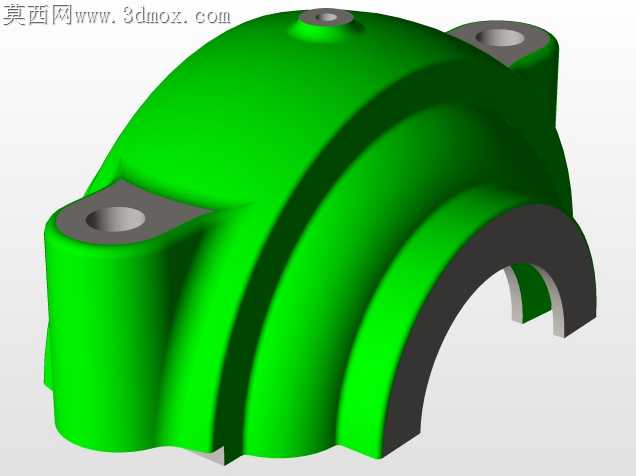

上盖的两个锁紧螺栓选用了六角头带防松垫圈的标准件,螺栓孔做了沉头设计,螺栓头完全沉入沉孔内不会突出轴承座表面,避免外部管线剐蹭螺栓头。底座的两个安装孔做了长圆孔设计,安装时可以微调轴承座的轴向位置,补偿轴系加工时的长度累积误差,不用重新扩孔攻丝就能完成轴系对中。瓦座的油槽开在上下分合面的位置,注油时油脂能顺着分合面缝隙均匀流到滚动体的整个滚道表面,不会出现局部缺油干磨的情况。

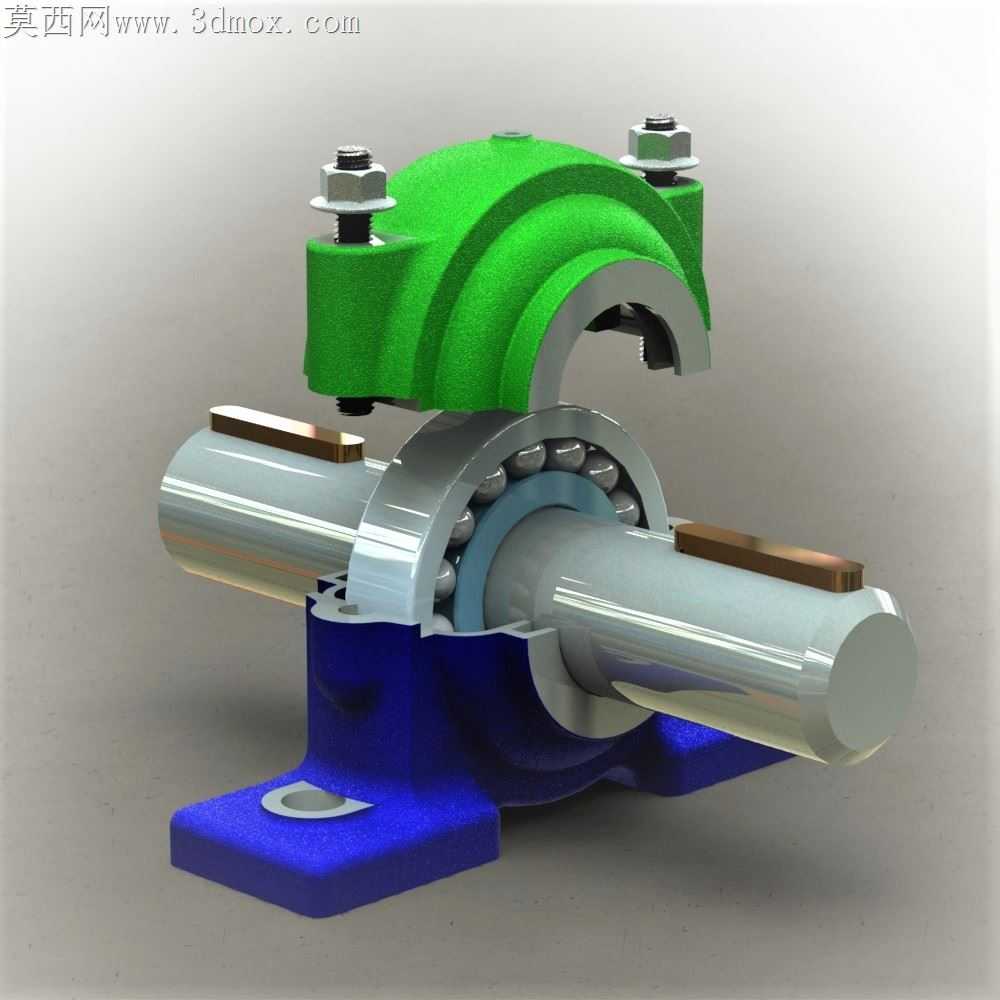

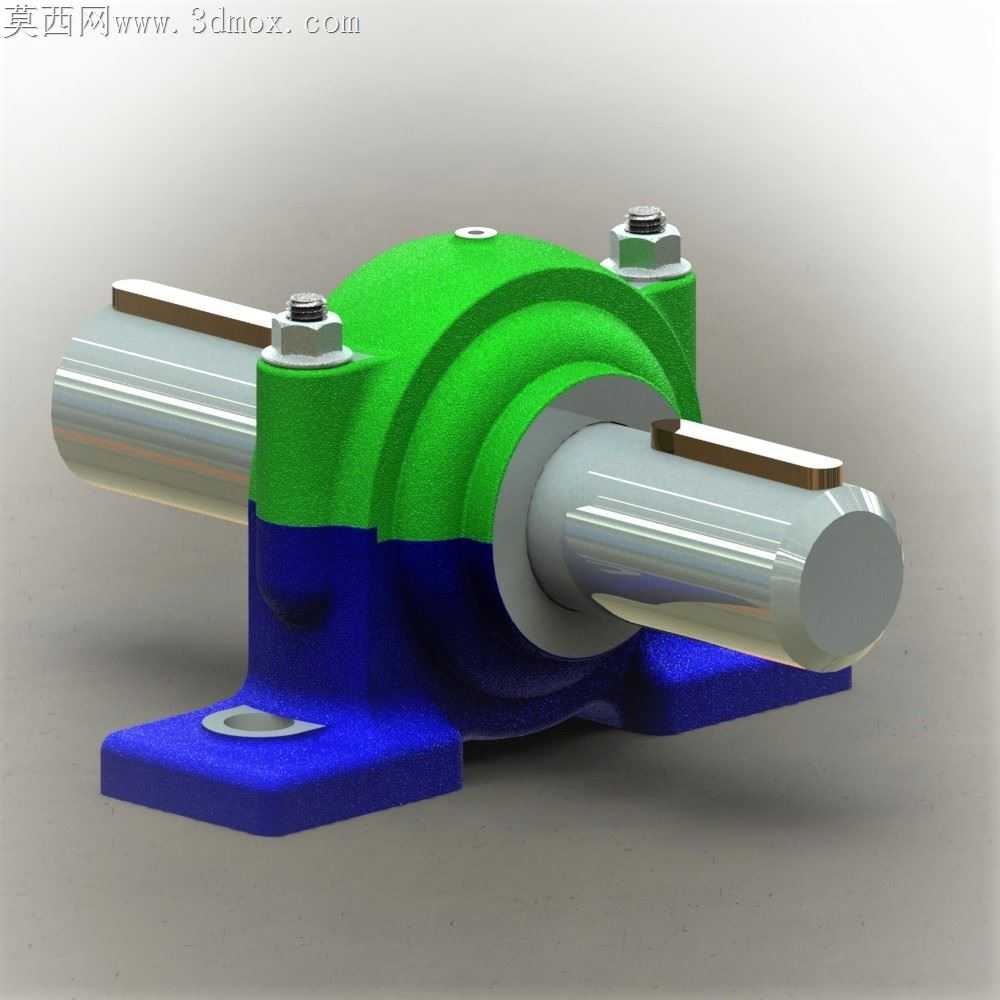

渲染时给铸铁材质的瓦座做了颗粒感喷砂质感,区分开钢制轴件的金属高光与滚动体的镀铬亮面,能直观分辨不同部件的材质属性,装配时不会把铸铁件和钢制件的加工要求搞混。这类轴承座多用在输送机、风机等长轴传动的工况下,日常维护只需拆开上盖就能直接更换轴承,不用挪动轴上其他部件,能把运维停机时间压缩到原来的五分之一。
