F18喷气机分离涡模拟CFD流体分析模型

　　这套针对F18喷气机搭建的分离涡模拟分析模型，核心是通过DES方法耦合k-omega湍流模型，实现对机身周边流场从近壁区边界层到远场尾涡区的全尺度数值模拟，可精准复现大迎角飞行时机翼前缘延伸段产生的脱体涡破裂过程、尾迹区涡系的相互干扰规律，为气动外形迭代、阻力系数测算提供可靠的数值支撑。从实际工程应用场景来看，这类CFD分析模型可覆盖飞行器初步设计阶段的气动性能快速评估、改型方案的流场特性对比、非定常气动载荷的时域数据提取等多个环节，相较于传统风洞试验，数值模拟可在方案迭代初期快速获取全流场的压力、速度、涡量分布数据，大幅降低试验成本与周期，同时能捕捉到风洞试验中受传感器布置限制难以获取的细微流场结构，比如边条翼与主翼衔接处的二次涡生成、垂尾表面的非定常压力脉动分布等细节。航空飞行器气动性能研发环节中，跨声速飞行状态下的机身表面流场分离、尾涡演化规律是决定整机飞行品质、燃油经济性与结构疲劳寿命的核心影响因素，尤其是舰载起降、大迎角机动这类复杂工况下，非定常涡流的生成、脱落与耦合作用会直接改变机身升阻特性，甚至引发垂尾抖振、操纵面失效等严重问题，传统基于雷诺平均的湍流模拟方法在捕捉这类大尺度分离涡结构时存在明显精度局限，难以支撑精细化的气动优化设计。

　　模型搭建过程中，首先针对F18的整机气动外形做了合理的几何简化，保留了边条翼、前缘襟翼、垂尾、进气道等对流场影响显著的关键结构特征，省略了机身表面细小的天线、口盖等对流场干扰极小的细节，在保证仿真精度的前提下控制网格总量，提升计算效率；计算域的设置充分考虑了远场边界的干扰问题，入口边界距离机头长度设置为5倍机身长度，出口边界距离机尾为15倍机身长度，上下及侧向边界距离机身轴线均为8倍机身长度，确保远场边界不会对机身周边的流场发展产生非物理反射干扰。

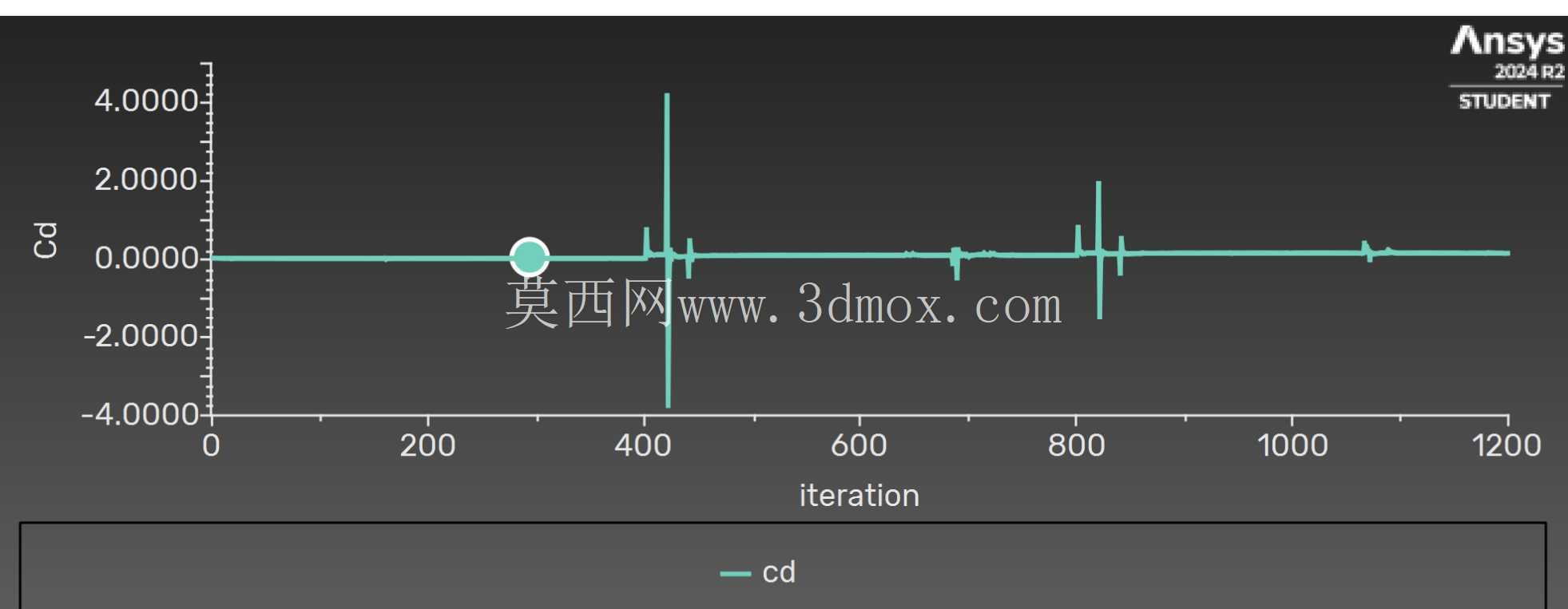

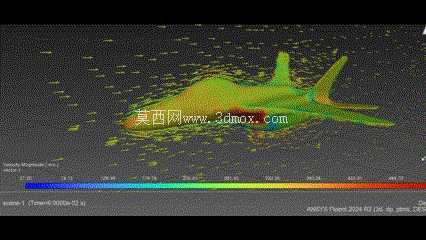

　　网格划分环节采用多块结构化网格与非结构化网格结合的方案，近壁区边界层网格做了加密处理，保证壁面y+值满足k-omega湍流模型的计算要求，准确捕捉边界层内的速度梯度分布；在机翼前缘、边条翼后缘、垂尾前方等涡系生成与演化的核心区域做了局部网格加密，确保能够分辨出不同尺度的分离涡结构，避免因网格分辨率不足导致的涡量耗散问题。求解器设置上，采用基于密度基的瞬态求解器，时间步长根据流场特征速度与最小网格尺寸做了匹配设置，保证每个时间步内的库朗数处于合理区间，同时设置了足够的迭代步数，待流场充分发展、升阻力系数呈现稳定的周期性波动后再开始统计时域数据，确保测算得到的平均阻力系数、升力系数等气动参数具备工程参考价值。从功能特性来看，这套模型不仅可以输出整机的升阻特性曲线、不同迎角下的气动导数，还可以通过后处理提取机身表面的压力系数分布、空间流场的涡量等值面、速度矢量分布等可视化结果，直观呈现分离涡的生成位置、发展路径与破裂点位置，帮助设计人员定位气动阻力的主要来源，比如机身后段的气流分离区、进气道唇口的溢流阻力、尾喷口与外流的干扰阻力等，为后续的外形修型提供明确的优化方向。

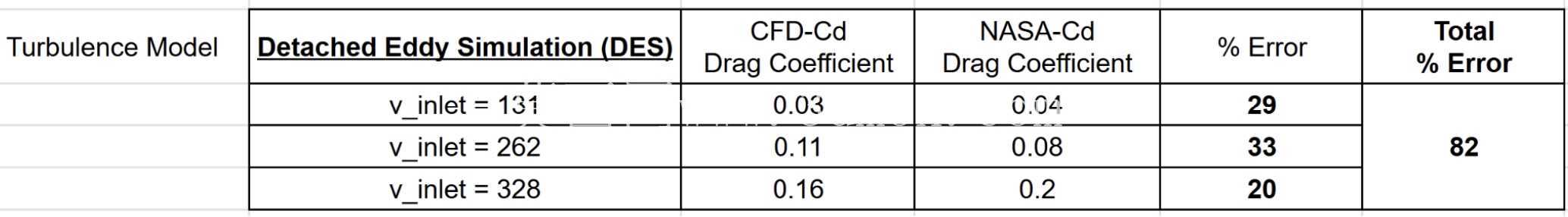

　　在实际工程应用中，这类分离涡模拟结果还可以与风洞试验数据做对标验证，修正数值模型的相关参数，形成可复用的仿真模板，为同类型战机的气动设计提供参考；同时，模拟得到的非定常气动载荷数据可以直接导入结构有限元分析模型，开展垂尾、机翼等结构的抖振响应分析，评估结构在交变载荷下的疲劳寿命，实现气动与结构的多学科耦合分析。需要注意的是，仿真过程中要严格控制边界条件的设置精度，比如来流的马赫数、湍流度、雷诺数等参数要与实际飞行工况完全匹配，避免因边界条件偏差导致仿真结果失真；同时要做好网格无关性验证，通过多套不同密度网格的计算结果对比，确认当前网格分辨率下的计算结果不会随网格加密发生明显变化，保证仿真结果的工程可信度。
