TIMEX三眼计时模拟腕表结构设计

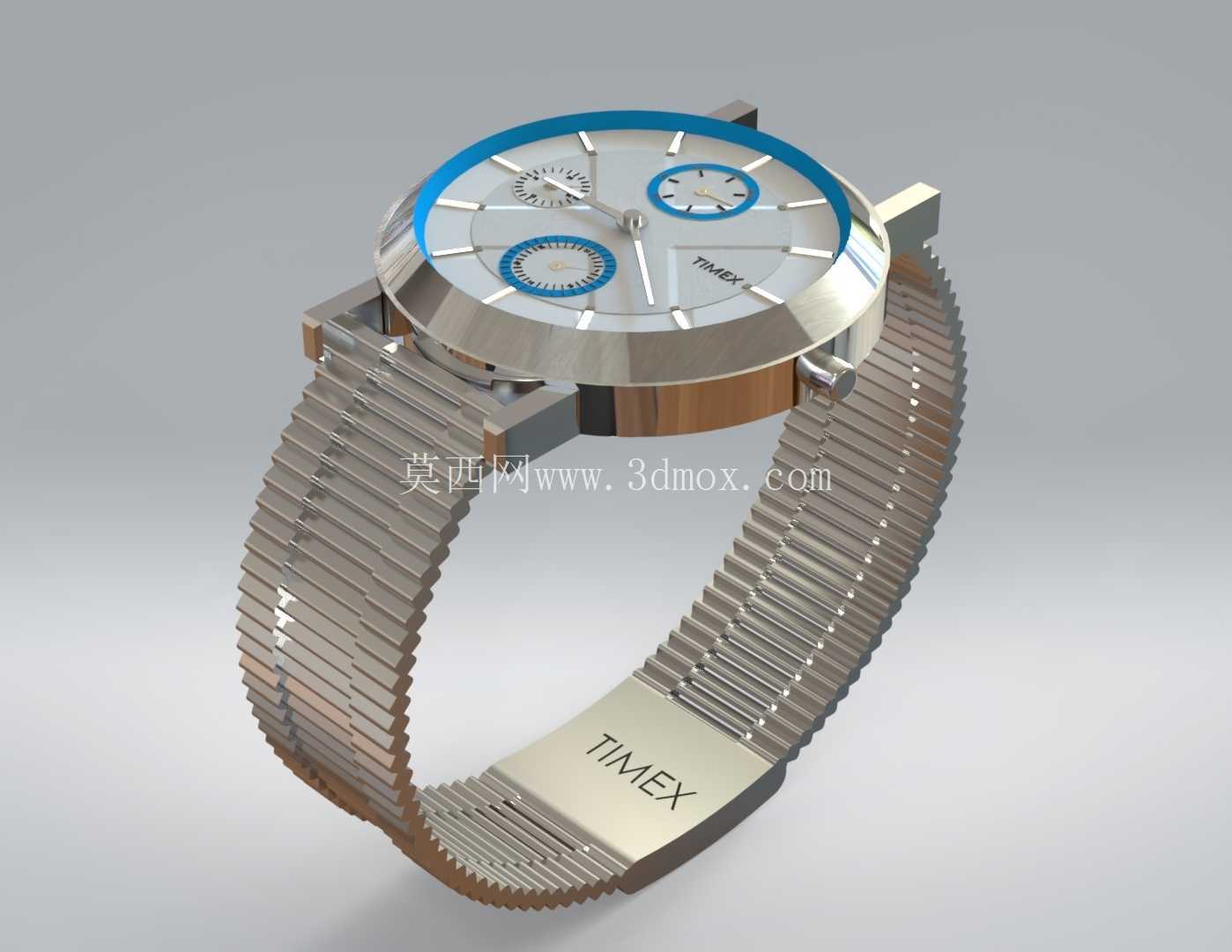

　　这款计时模拟腕表的三维结构设计，核心围绕日常佩戴场景下的实用功能与装配合理性展开，区别于数字显示腕表，其采用传统指针式计时逻辑，通过时针、分针、独立秒针以及两个副盘指针完成时间与短时段计时的信息传递，适配日常通勤、商务场合的计时需求，可覆盖12小时常规走时、最长30分钟短时段计时的功能场景。从结构设计思路来看，整体采用分层堆叠的装配逻辑，最外层为表壳结构，表圈采用蓝色嵌件与金属主体结合的设计，既做视觉区分也承担表镜的压合固定作用，表壳侧边设置的表冠与计时按钮，分别对应时间调校、计时启停与复位功能，按钮的按压行程设计控制在0.8-1.2mm区间，保证按压反馈清晰同时避免日常佩戴误触。

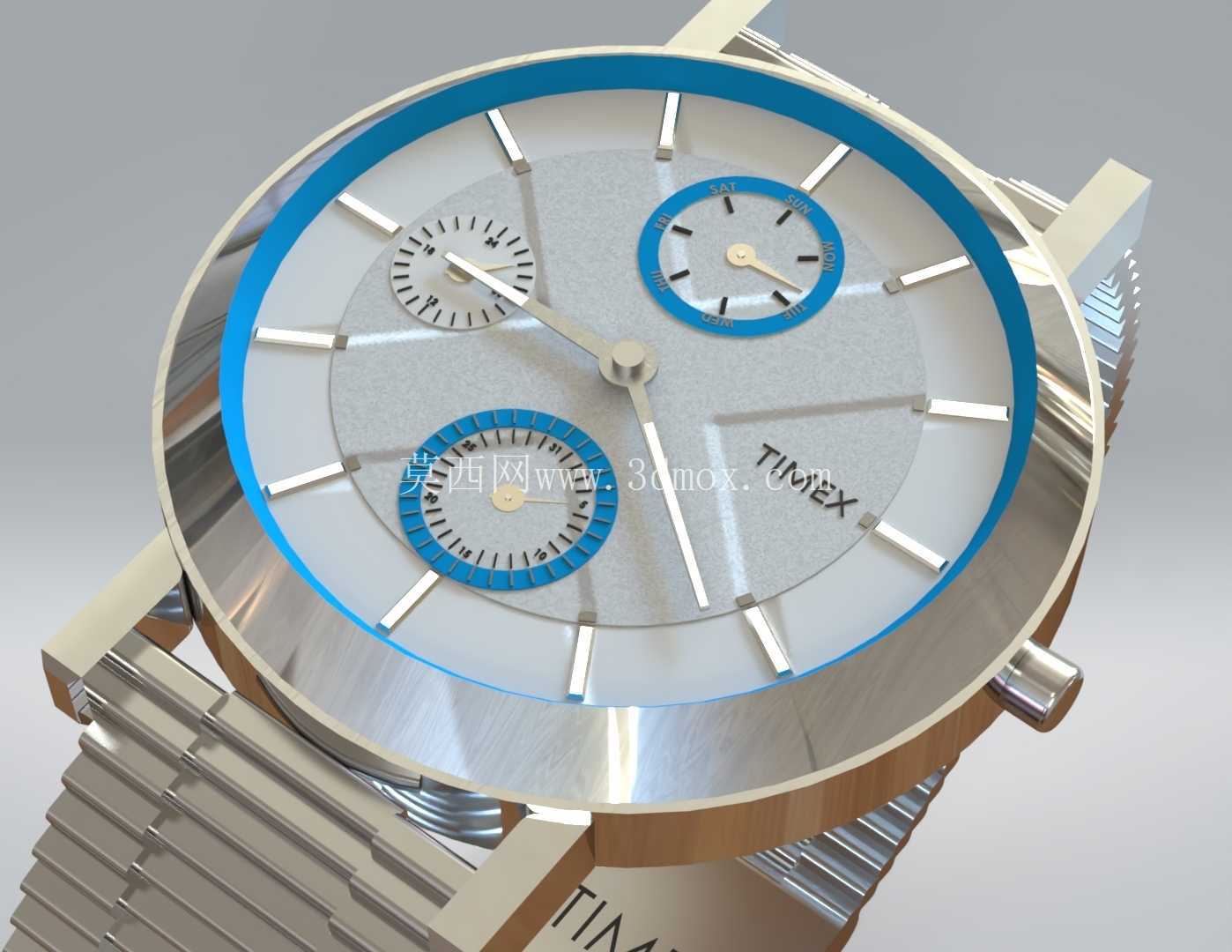

　　表盘部分采用磨砂金属基底，刻度采用嵌入式金属条钉设计，避免印刷刻度长期磨损脱落的问题，三个功能盘分别布置在表盘左上、右上、下方位置，对应常规走时秒针、30分钟计时、12小时计时的显示需求，指针采用阶梯式厚度设计，靠近轴心位置厚度0.4mm，尖端位置收薄至0.2mm，既保证指针结构强度，也避免指针过厚遮挡表盘刻度。表壳与表带的连接采用常规生耳结构，生耳孔位中心距根据表壳尺寸设定为20mm，适配同规格通用金属表带，表带采用多节铰接式不锈钢链节结构，每节链节之间通过销轴连接，单节链节的转动角度控制在15度以内，既保证表带贴合手腕弧度，也避免链节间隙过大夹藏汗渍灰尘。从安装边界尺寸来看，表壳整体直径控制在42mm，不含表冠的横向尺寸为42mm，含表冠总宽度为45mm，表壳厚度控制在11mm，适配多数成年人手腕佩戴尺寸，表耳的延伸长度从表壳主体向外延伸8mm，表耳内侧弧度贴合手腕曲率，避免佩戴时硌手。内部机芯安装位采用标准ETA通用机芯安装尺寸设计，机芯固定位的三个定位柱公差控制在0.02mm以内，保证机芯装入后指针轴与表盘中心孔同轴度偏差不超过0.03mm，避免指针转动时蹭到表盘或表镜。

　　表镜采用蓝宝石玻璃材质，安装位预留0.3mm的密封胶圈槽，胶圈压缩量设计为0.15mm，保证日常50米生活防水的密封要求，底盖采用旋入式结构，螺纹规格为M38×0.5，旋合后底盖与表壳之间同样设置密封胶圈，双重密封结构满足日常洗手、淋雨场景下的防水需求。设计过程中针对金属表带的铰接结构做了反复验证，每节链节的销轴孔采用过盈配合设计，过盈量控制在0.01mm，既保证销轴不会轻易脱落，也能让链节保持灵活转动，表扣部分采用双按蝴蝶扣结构，扣合后的锁定力控制在30N，避免日常活动中表扣意外松脱，同时按压力度控制在15N，保证佩戴者可以单手完成开合操作。

　　表盘上的品牌标识采用蚀刻填漆工艺，蚀刻深度0.1mm，填漆后与表盘表面齐平，避免长期摩擦导致标识磨损，指针的夜光涂层填充在指针侧面的凹槽内，凹槽深度0.15mm，既保证夜光材料的附着强度，也避免夜光涂层突出指针表面导致转动时剐蹭表镜。整体结构设计在保证外观质感的同时，所有零部件均采用通用腕表标准件规格，后续生产装配时可直接选用成熟供应链的标准配件，降低开模与生产成本，各部件的装配公差均按照精密机械加工的IT6级精度控制，保证批量生产时的装配一致性，避免出现指针偏位、表壳缝隙不均等装配问题。
