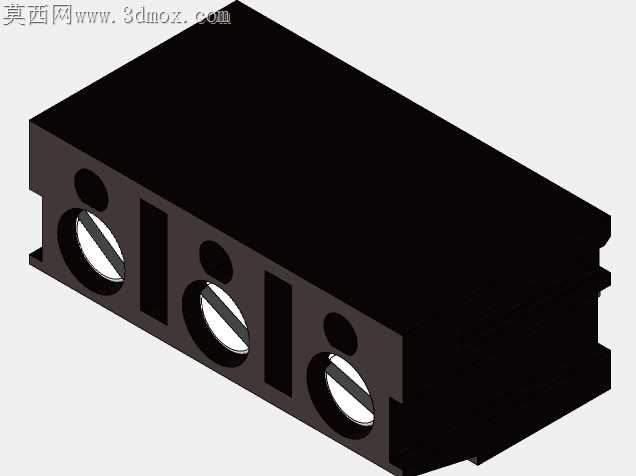

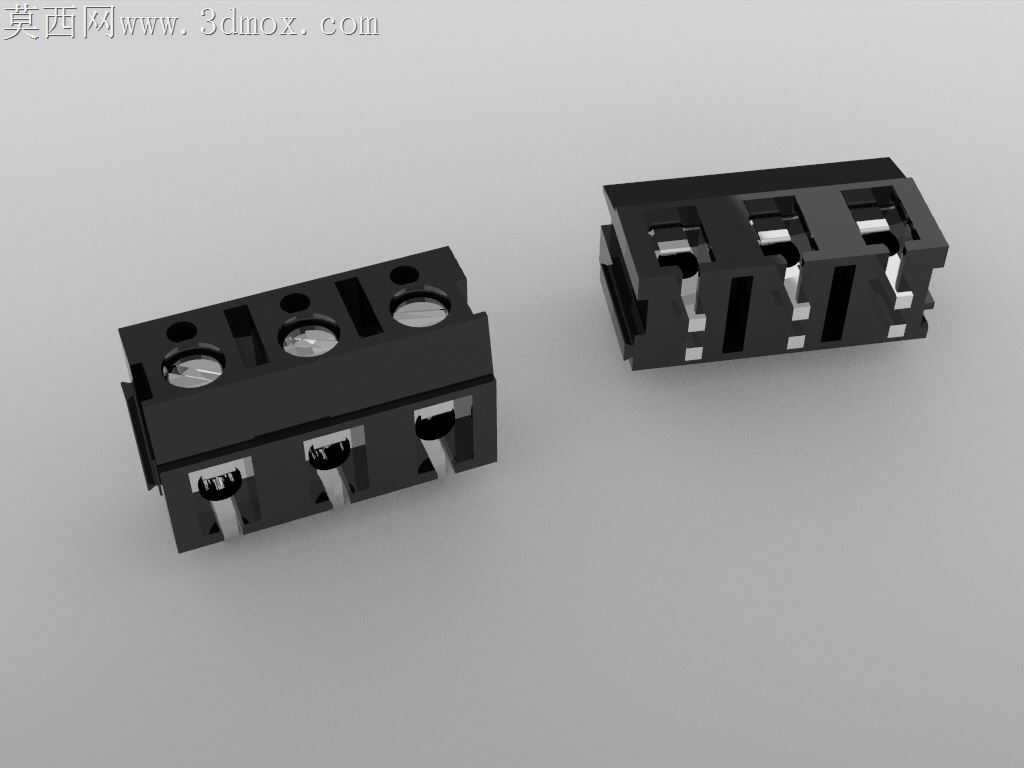

三位置水平板装7.5mm间距接线端子

现场布线作业里，间距失准的接线端子常带来导线挤压破皮、相邻回路爬电距离不足的隐患，这款三位置水平接线结构，把板间7.50毫米的通孔间距公差控制在±0.02毫米范围内，刚好适配常规多股铜芯导线的弯折半径，不会出现导线接入后绝缘层被壳体棱边割伤的问题。壳体上的三个锁线螺孔做了沉孔倒角处理，螺丝刀拧动螺丝时不会刮花壳体表面，沉孔深度刚好让螺丝头部完全没入壳体，不会突出平面影响后续的盖板装配。底部的插脚做了0.1毫米的导向斜角，插入PCB板对应通孔时不需要反复对位，插脚根部的止退凸台能在焊接前卡住板面，过波峰焊时不会因为锡流浮力出现端子浮高歪斜的情况。相邻接线位之间的隔栏做了加厚处理，哪怕接入的导线线芯有少量散丝露出，也不会碰到相邻回路的导电部件，爬电距离完全满足低压电控的安全要求。壳体的卡扣结构做了圆角过渡，拆装时不会因为应力集中出现卡扣断裂的问题，卡扣的配合公差留了0.05毫米的间隙，既能卡紧底座不会松脱，又不会因为过紧导致拆卸时撬坏壳体。锁线螺丝的底部做了压纹处理，压紧导线时能增大和线芯的摩擦力，哪怕设备运行时有持续振动，导线也不会出现松脱移位的情况。水平安装的板面贴合度做了平面度管控，安装后和板面之间的缝隙不超过0.03毫米，不会出现藏灰积尘的问题，潮湿环境下也不会因为缝隙凝露导致绝缘性能下降。每个接线位的进线口做了喇叭口导向，导线插入时不会被孔边的毛刺刮断铜丝，哪怕是现场作业的新手也能快速完成导线穿入，不需要反复修整线端。
