工业卧式壳管式换热设备三维结构

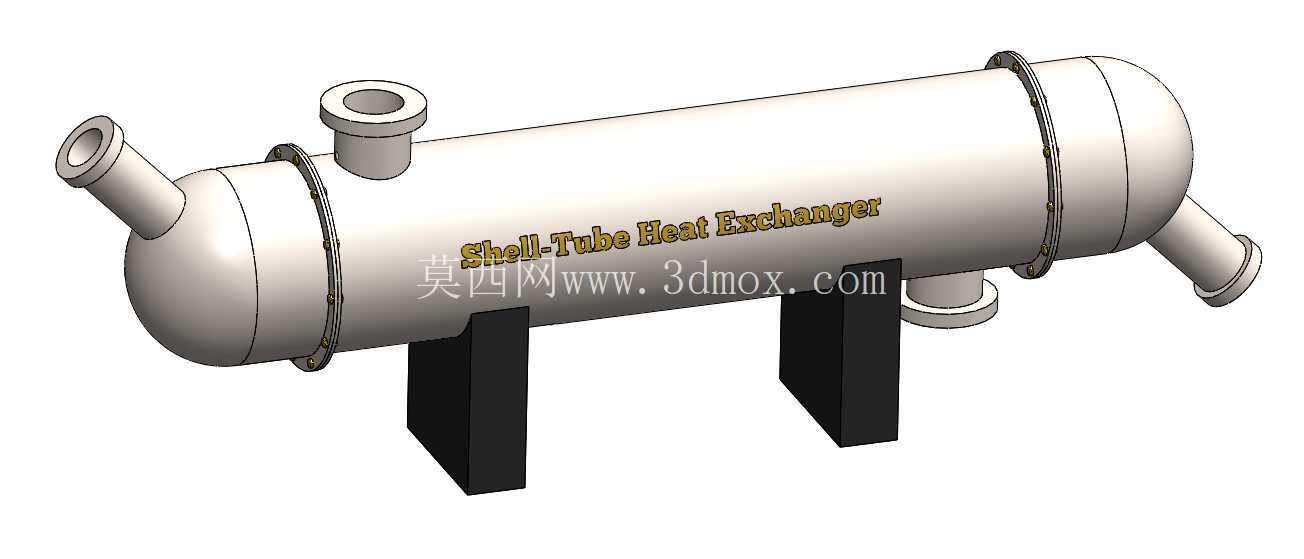

　　在化工、能源、动力类工业生产场景中，换热环节是整条工艺链路里能耗占比偏高的核心单元，壳管式换热器作为承压类换热设备的主流构型，凭借结构可靠性高、适配工况范围广的特点，在各类流体热量交换场景中被大量应用。这套三维结构完整还原了卧式壳管式换热器的实体形态，从整体布局来看，采用卧式鞍座支撑的安装形式，两个对称布置的鞍式支座直接承接筒体及内部管束的全部重量，支座底部预留了标准安装孔位，可直接与混凝土基础或钢制支架通过螺栓紧固，安装时需注意鞍座的滑动端与固定端区分，避免设备热胀冷缩时产生额外结构应力。

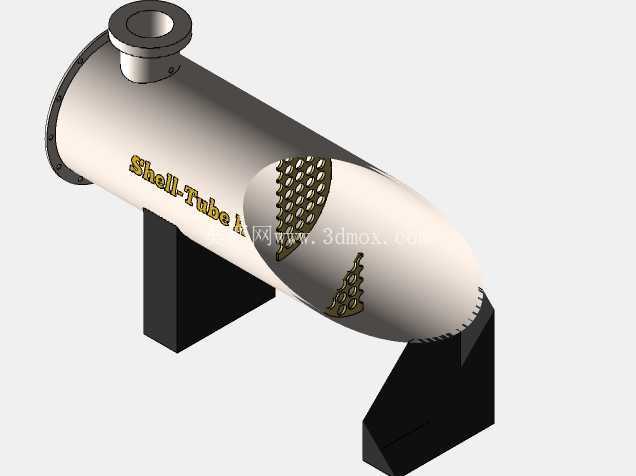

　　筒体作为设备的承压外壳，采用等径直筒加两端椭圆形封头的焊接结构，筒身分布的四个接管分别对应不同的流体通道：倾斜布置的侧端接管为壳程流体入口，顶部垂直向上的接管为壳程流体出口，另一端封头处的斜向接管为管程流体入口，筒体下部靠近支座位置的接管为管程流体出口，接管与筒体的连接均采用插入式焊接结构，接管端部预留了法兰连接的凸台结构，可直接与现场工艺管道配对法兰对接，减少现场配管的修改工作量。筒身两端的管板与法兰通过螺栓紧固，法兰之间预留了密封垫片的安装槽位，管束穿设在管板的开孔中，通过胀接加焊接的工艺实现管程与壳程的密封隔离，避免两种换热介质发生串漏。

　　从设计逻辑来看，这种管壳分离的流道布局，可实现两种不同温度、不同压力的流体在互不接触的前提下完成热量传递，管程可走压力更高、腐蚀性更强或易结垢的介质，壳程走压力较低、换热系数适配的介质，日常维护时只需拆开两端法兰即可抽出管束进行清洗或更换，大幅降低设备全生命周期的维护成本。在实际应用场景中，这类设备可承担工艺流体的冷却、加热、余热回收等多种功能：在液压系统中可接入循环油路，带走液压泵、阀组工作产生的热量，维持液压油的工作粘度在合理区间，避免油温过高导致密封件老化、系统效率下降；在动力机组配套场景中，可接入压缩机、涡轮机、内燃机的冷却回路，带走设备做功产生的多余热量，保证动力单元始终在额定温度区间运行；在化工生产工艺中，可用于反应前的原料预热，将低温原料通过余热介质加热到反应所需温度，降低生产环节的能源消耗，也可用于反应后产物的降温，将高温产物冷却到后续存储或输送环节要求的温度。

　　这套三维结构在建模时完整还原了设备的所有外部结构特征，包括筒体的焊缝位置示意、鞍座的筋板布局、接管的倾斜角度、法兰的螺栓孔分布，可直接用于设备安装布局的干涉检查、工艺管线的走向排布模拟，也可作为同类型设备设计时的结构参考，帮助设计人员快速核对安装边界尺寸、接管方位与现场布局的匹配度，减少二维图纸核对时容易出现的方位偏差问题。设备的整体长度、筒体直径、接管伸出长度均按照常规工业用同规格换热器的通用尺寸比例构建，鞍座的间距设置符合卧式压力容器的支撑规范，可保证设备充液后的筒体挠度在允许范围内，避免长期运行后筒体变形导致管束受力不均出现泄漏。
