膝部操控式连杆夹持夹具结构设计

项目分类:通用五金配件 发布时间:2026-06-01 ID:1168494
  • 膝部操控式连杆夹持夹具结构设计
  • 膝部操控式连杆夹持夹具结构设计
  • 膝部操控式连杆夹持夹具结构设计
  • 膝部操控式连杆夹持夹具结构设计
  • 膝部操控式连杆夹持夹具结构设计
  • 膝部操控式连杆夹持夹具结构设计

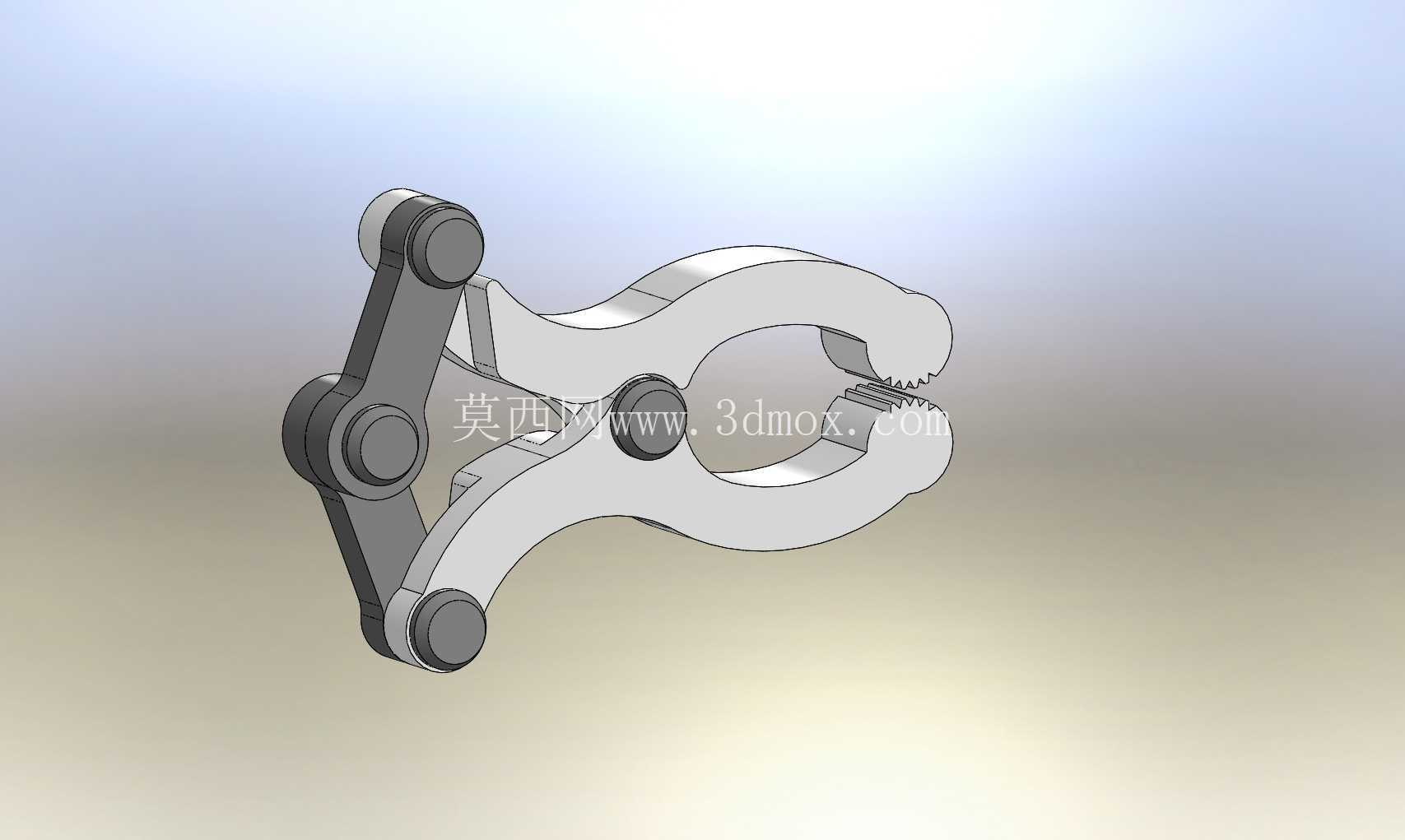

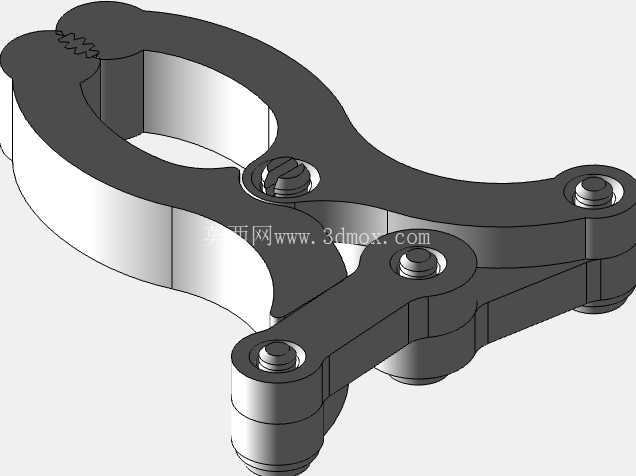

  这款膝部操控的夹持夹具,核心采用平面连杆机构实现夹持动作的力传递与行程放大,整体结构无额外弹性元件,完全依靠铰接副的转动配合完成开合,适配需要解放双手、通过下肢施力完成夹持固定的作业场景,常见于小型工件装配、线材临时固定、薄件焊接定位等工位,操作者可在双手持握工件或操作工具的同时,通过膝盖侧压控制夹具开合,大幅提升单人作业的操作效率。从结构布局来看,夹具的夹持端采用带齿纹的弧形钳口,齿纹深度控制在0.8mm,齿顶角60度,既可以保证对圆柱形、不规则外形工件的咬合摩擦力,又不会在软质工件表面留下过深的压痕,钳口的开合行程最大可达45mm,可适配直径10mm到42mm范围内的棒料、管件以及厚度30mm以内的板件夹持。

  力传递路径上,驱动端的连杆臂长度经过力臂比优化,当膝部施加150N的侧向压力时,钳口处可产生最大1200N的夹紧力,足以满足常规轻作业场景下的夹持固定需求,不会出现工件受外力滑脱的问题。铰接位置全部采用销轴配合,销轴直径为6mm,与连杆孔的配合间隙控制在0.05mm以内,既保证转动的顺滑度,又避免间隙过大导致的夹持精度偏差,所有铰接端面都做了倒角处理,避免转动过程中出现卡滞、剐蹭的问题。整体结构的安装边界方面,夹具非操作状态下的整体轮廓尺寸为120mm80mm18mm,可通过尾部的连杆安装孔固定在工作台侧边、工装架立面等位置,安装孔位为直径5mm的通孔,孔距25mm,适配常规的M5螺栓固定,不需要额外定制安装转接件。

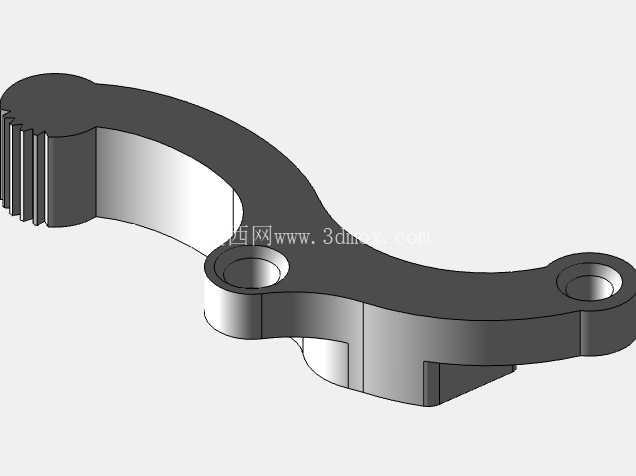

  设计过程中特意规避了弹簧复位结构,依靠连杆机构的过死点位置实现夹持状态的自锁,当钳口咬合工件后,驱动连杆越过机构死点,即使撤去膝部的施加压力,钳口也会保持夹紧状态,不需要持续施力维持夹持,只有反向扳动驱动臂时才会松开工件,这一特性适配需要长时间保持夹持固定的作业场景,降低操作者的持续施力负荷。钳口的弧形轮廓做了等强度优化,根部厚度为8mm,向齿端逐步过渡到3mm,在保证钳口夹持刚度、不会受力张开变形的前提下,尽可能降低整体结构重量,整套夹具的总重量控制在120g以内,不会对安装基面造成额外的负重负担。

  在实际应用中,这类夹具还可以根据作业场景更换不同的钳口衬垫,比如粘贴橡胶垫适配表面易划伤的塑料件、铜件夹持,更换硬质合金齿尖适配硬度较高的金属棒料夹持,连杆的铰接位置预留了润滑脂注油间隙,长期使用时可定期加注少量润滑脂维持转动顺滑,不需要复杂的维护保养。结构上所有零件都采用平板式轮廓设计,可通过常规的激光切割、铣削加工完成零件制作,不需要复杂的曲面加工工序,加工成本低,零件互换性强,单个销轴或连杆出现磨损时可直接替换对应零件,不需要整体报废更换。
