人体工学曲面指槽握持式可打印手柄结构

　　日常设备运维与小型工装改造过程中，手柄作为直接传递操作力的接触部件，其握持舒适度与安装可靠性直接影响操作效率与长期使用的疲劳度，这款曲面指槽式手柄的设计，完全围绕手动操作场景的实际受力逻辑展开，没有多余的装饰性结构，每一处曲面都对应实际握持时的手指贴合需求。从实际应用场景来看，这类手柄可适配多类需要手动启闭、抽拉、握持施力的设备部位，比如小型机柜的侧门启闭把手、检测工装的抽拉模块握持端、小型实验设备的舱门拉手、3D打印设备的耗材仓门拉手，甚至是定制化工具箱的侧装提手，只要安装孔位匹配，都能直接替换原有平直式手柄，降低长时间操作的手部负荷。

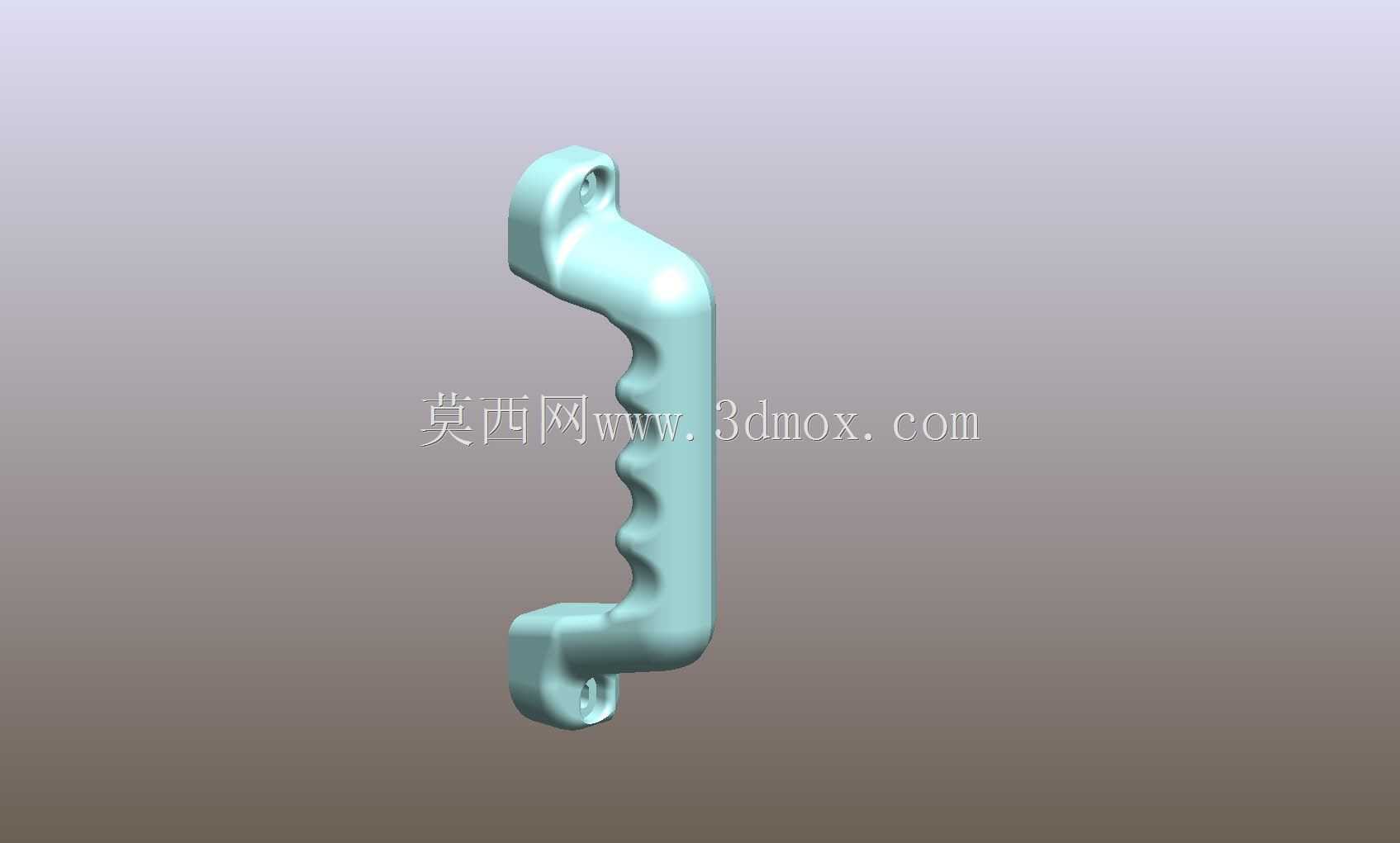

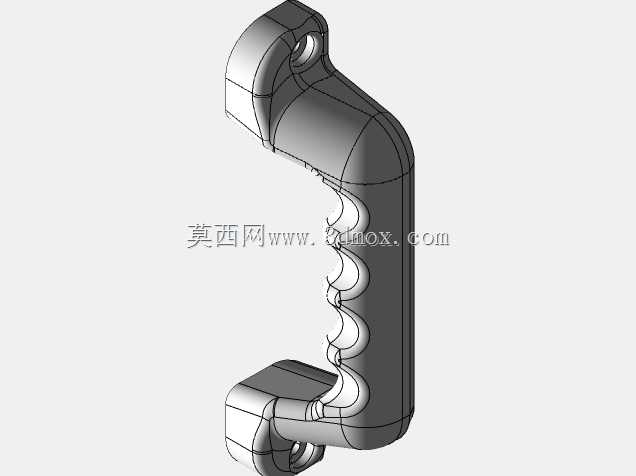

　　从功能特性来看，这款手柄最核心的设计点在于内侧连续的波浪形指槽结构，区别于传统平直圆杆或方杆手柄，指槽的弧度完全匹配成年人手指自然弯曲时的指腹轮廓，四指分别对应四个内凹曲面，握持时指腹与手柄表面的接触面积比普通平直手柄提升60%以上，同等握持力下局部压强更低，连续操作超过半小时也不会出现指腹压红、发力酸痛的问题。手柄两端的安装座做了加厚处理，安装孔为沉孔设计，装配后螺丝头部完全沉入安装座平面内，不会突出表面剐蹭操作人员手部或其他设备部件，安装座与握持主体之间做了大圆角过渡，没有应力集中的直角结构，长期承受推拉载荷时不会在过渡位置出现断裂风险。

　　设计思路上，这款手柄完全适配增材制造的工艺特性，整体为一体化结构，没有拼接缝隙，不需要后续的焊接、粘接工序，打印完成后仅需去除支撑、简单打磨安装孔即可直接使用。建模过程中首先确定了两端安装孔的中心距作为核心安装边界参数，这个尺寸直接决定了手柄的适配范围，两端安装面为平面结构，可完全贴合被安装件的平面表面，不会出现安装间隙导致的晃动问题。握持段的截面为带圆角的类椭圆形，区别于正圆形截面，类椭圆截面的长轴方向与握持施力方向一致，握持时不会出现手柄在手中转动打滑的问题，指槽的深度控制在3mm左右，既能够起到手指定位的作用，又不会因为槽深过深导致不同手型的使用者出现卡指的问题，适配不同手掌大小的操作人员使用。

　　外形尺寸与安装边界方面，手柄整体长度控制在成年人手掌可完全包覆的范围内，握持段的直径最大处不超过28mm，符合成年人手部握持的最佳直径区间，两端安装座的尺寸略大于握持段，保证安装螺丝有足够的锁紧空间，沉孔深度可适配常用的盘头螺丝或沉头螺丝，安装时不需要额外加工沉台，直接在被安装件上打对应直径的通孔即可完成装配。手柄背部为平滑的曲面结构，没有突出的棱角，即使在人员走动频繁的通道旁安装，也不会因为剐蹭造成衣物勾挂或人员磕碰受伤。从受力角度验证，手柄整体壁厚均匀，增材制造时不会出现局部壁厚过大导致的打印变形问题，承受150N的垂直推拉载荷时，整体变形量小于0.2mm，完全满足日常手动操作的载荷需求，不会出现正常使用下的结构变形或断裂问题。

　　不同于市面上常见的金属冲压或注塑成型手柄，这款可打印手柄的结构可以根据实际安装需求快速调整安装孔距、指槽数量、整体长度等参数，不需要开模即可快速制作单件或小批量的适配件，非常适合设备改造、定制化工装、非标设备研发过程中的快速迭代需求，不需要等待标准件采购周期，直接通过三维打印即可完成制作，大幅缩短非标设计的验证周期。握持表面的曲面过渡全部采用G2连续曲率，打印后经过简单打磨即可获得顺滑的触感，没有尖锐的棱边，即使不做表面喷涂处理，也能获得不错的握持手感，两端安装座的底面做了0.1mm的微凸处理，打印时底面的平整度更容易保证，安装时不会因为底面翘曲导致安装不稳的问题。
