LM2596可调降压DC-DC电源转换模块

　　在嵌入式设备开发、小型工业控制板卡供电、车载电子改装、DIY电子制作这类场景里，经常会碰到输入输出电压不匹配的问题——比如车载12V供电要给5V单片机、3.3V传感器模块供电，24V工业总线电源要取12V给散热风扇、信号采集板供电，这时候就需要可靠的降压转换模块来完成电压匹配，这款基于LM2596方案的可调降压转换模块就是针对这类需求设计的。从实际使用的角度看，这类模块最核心的要求是输出稳定、带载能力足够、发热可控，3A的额定输出电流可以覆盖绝大多数中小功率负载的供电需求，不管是给单片机主控板供电，还是驱动小型直流电机、继电器模组这类瞬时电流稍大的负载，都能保持输出电压的稳定，不会因为负载波动出现电压跌落导致设备复位的问题。

　　设计这类模块的时候，首先要考虑的是功率回路的走线布局，输入输出的滤波电容要尽可能靠近芯片的引脚布置，减少高频开关噪声的耦合，大电流路径的走线宽度要满足3A持续载流的要求，避免走线过窄导致线路压降过大、局部发热严重的问题；电感的选型要匹配LM2596的开关频率，饱和电流必须大于额定输出电流的1.2倍以上，防止大负载下电感饱和导致效率骤降、芯片烧毁。模块的外形尺寸设计充分考虑了嵌入式安装的空间限制，整体采用长条形紧凑布局，输入输出端预留了标准焊盘位置，既可以直接焊接导线接入电路，也可以搭配接线端子实现免焊接快速接线，安装孔位的间距符合通用洞洞板、PCB安装座的标准尺寸，可以直接通过铜柱固定在设备壳体内部或者控制板的预留位置，不需要额外定制安装支架。

　　从功能特性上看，可调版本的模块通过板载的多圈电位器可以实现输出电压的连续调节，覆盖3V到12V以上的常用输出电压档位，不需要更换不同固定输出版本的模块，在样机调试阶段可以灵活调整输出电压匹配不同负载的供电需求；板载的输入输出滤波电容采用低ESR的电解电容搭配陶瓷电容的组合，既可以滤除开关电源产生的高频纹波，也能应对负载的瞬时电流突变，输出纹波控制在小功率设备供电的允许范围内，不会对音频电路、高精度AD采集这类对电源噪声敏感的电路造成明显干扰。实际选型使用的时候，要注意输入电压的范围不能超出芯片的耐压上限，24V输入的工况下要确认芯片的耐压余量，长时间满负载运行的时候要保证模块周边有足够的散热空间，必要的时候可以给芯片加装小型散热片降低工作温度，提升长期运行的可靠性；模块的外围电路没有多余的冗余设计，所有元器件都围绕核心的降压转换功能布置，在保证电气性能的前提下尽可能压缩了整体体积，不管是集成到小型化的工业设备内部，还是作为临时调试的供电模块使用，都能很好地适配安装空间的要求。

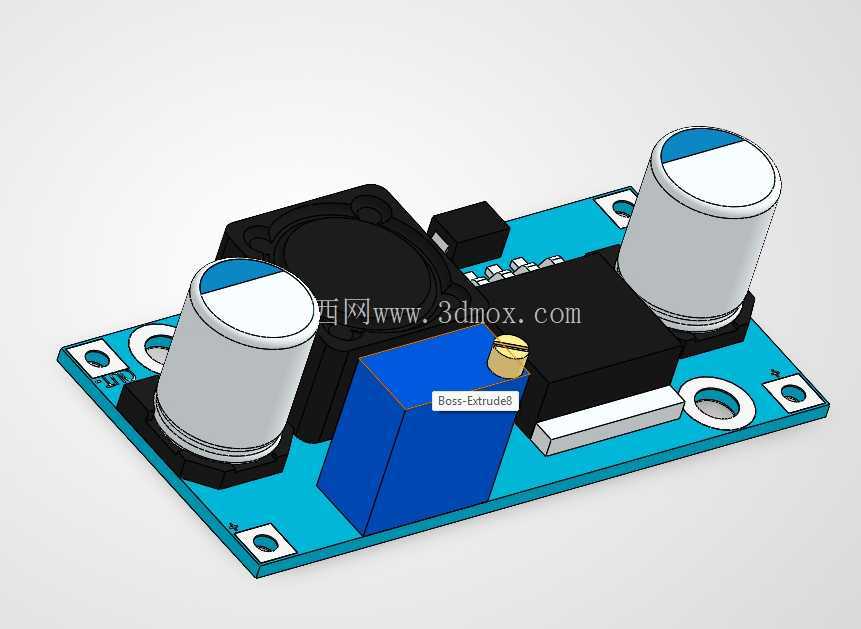

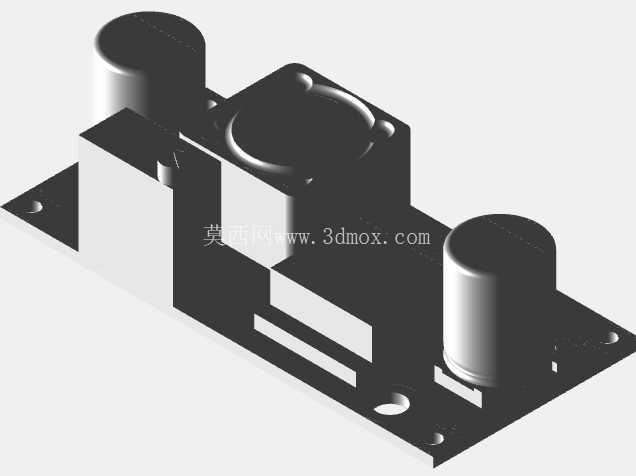

　　在结构建模的时候，要准确还原各个元器件的实际高度，特别是电解电容、电感、电位器这些高度较高的元器件，要标注清楚最高元器件的顶面高度，避免在设备装配的时候和周边结构件发生干涉；接线端的焊盘位置、安装孔的孔径和位置公差要控制在合理范围内，保证实际生产焊接和安装的时候可以直接对位，不需要二次修配。这类降压模块作为电子设备里最常用的供电转换部件，其结构设计的合理性直接影响到设备整体的供电可靠性，建模过程中对各个元器件位置的准确还原，也能帮助结构工程师在设计设备壳体、内部安装支架的时候提前预留好足够的空间，避免后期打样后出现装配干涉的问题，缩短产品开发的迭代周期。
