小型推拉驱动式机械手夹持执行机构

在小型自动化作业场景里，末端夹持执行器的结构冗余度、驱动适配性一直是小型机械臂落地时容易被忽略的细节——不少入门级小型机械臂项目照搬伺服齿轮啮合的夹爪结构，不仅需要额外匹配舵机安装位、预留齿轮传动的避让空间，还会因为齿轮侧隙带来夹持精度的波动，在轻载拾取、小型工件转运的场景里反而显得结构过重。这套夹持机构走的是极简推拉驱动的路线，没有采用常见的齿轮啮合传动结构，而是通过底座上的直线推拉动作直接驱动夹爪开合，从根源上减少了传动环节的间隙累积。

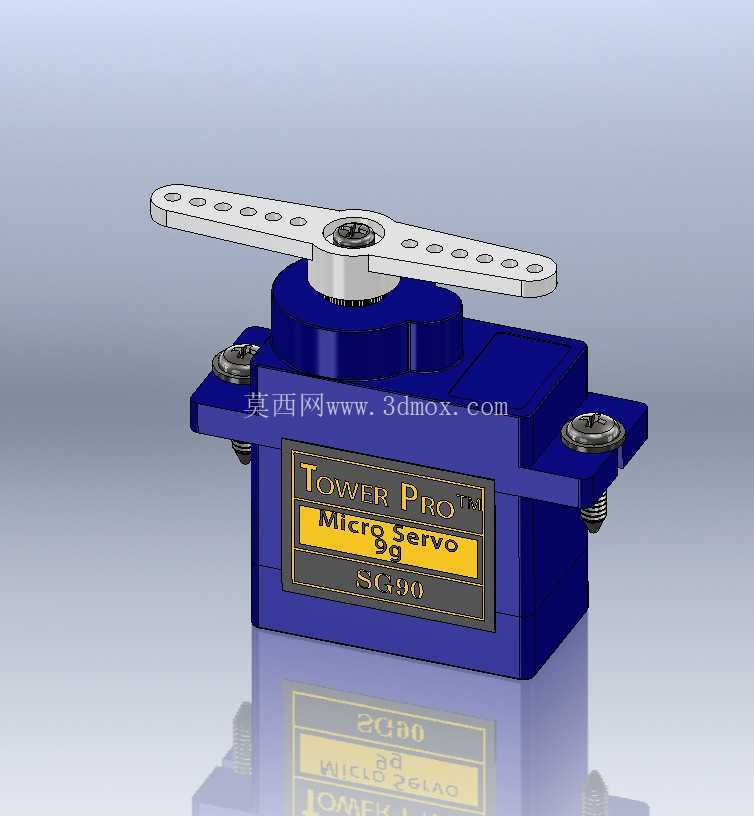

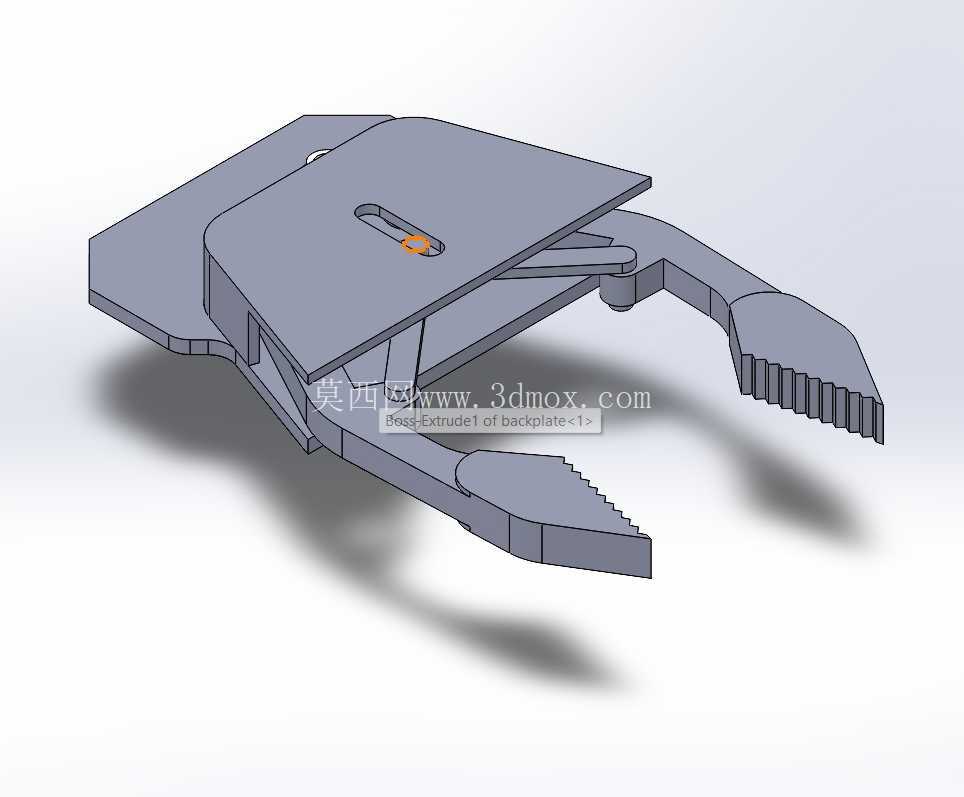

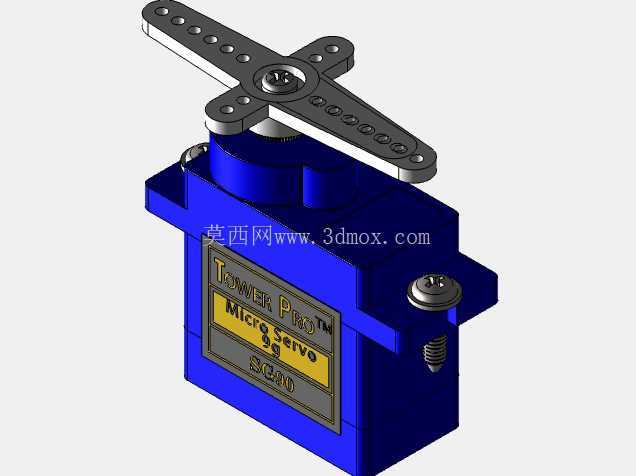

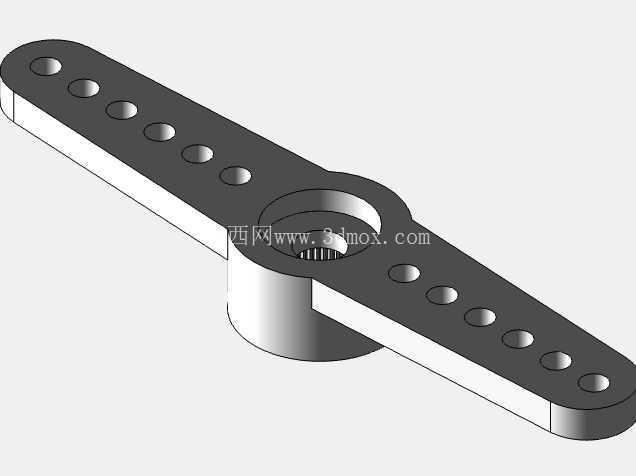

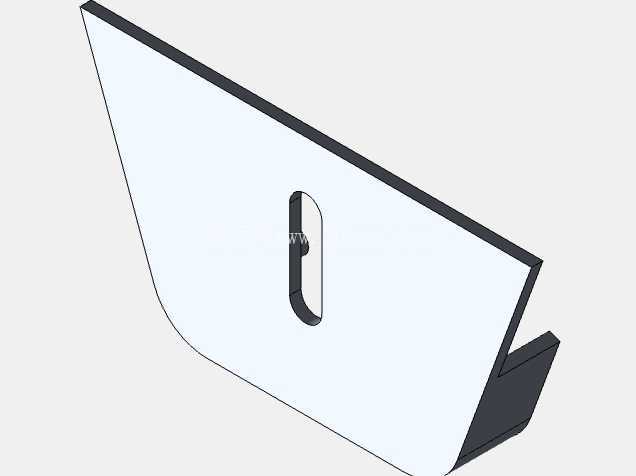

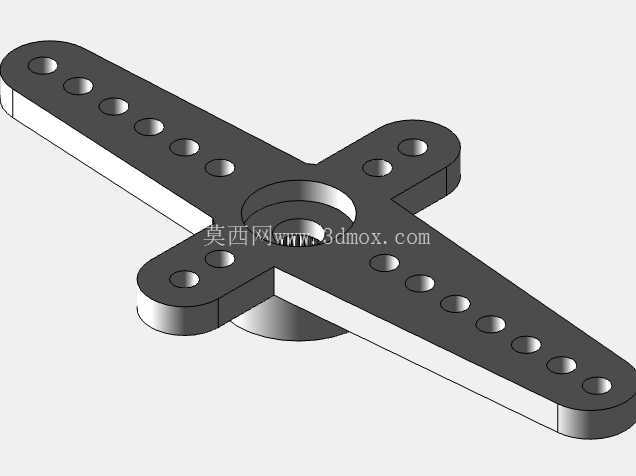

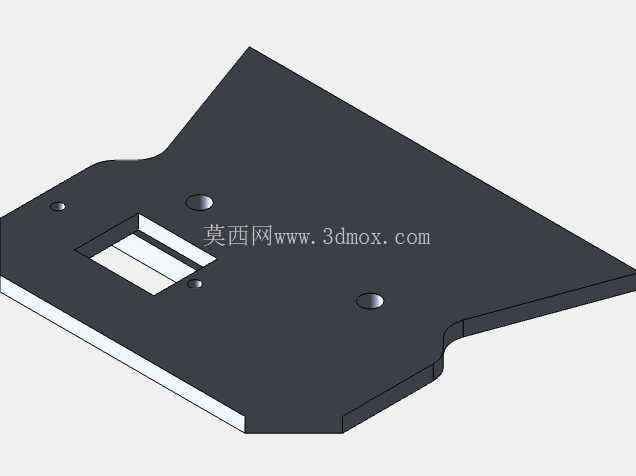

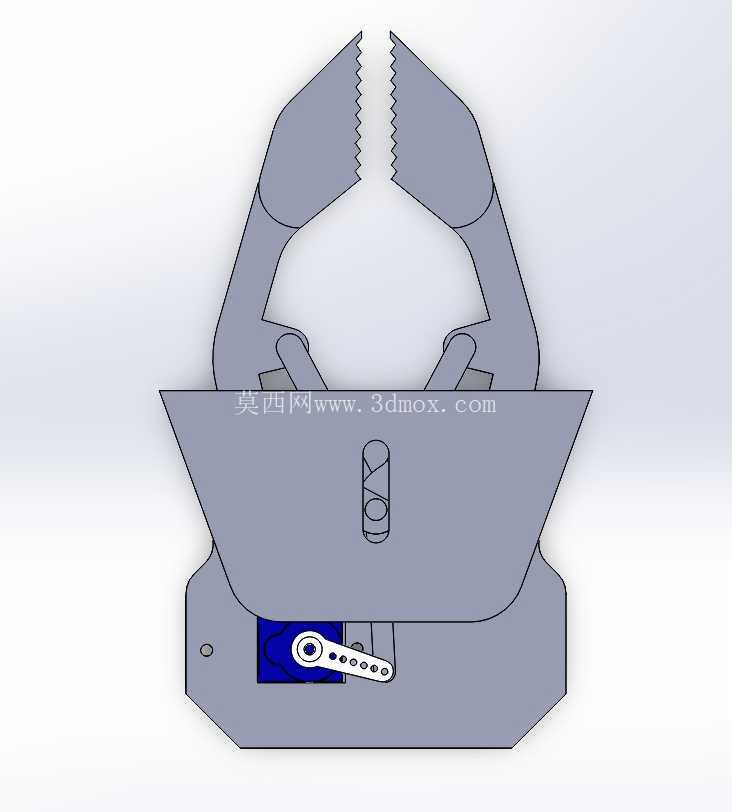

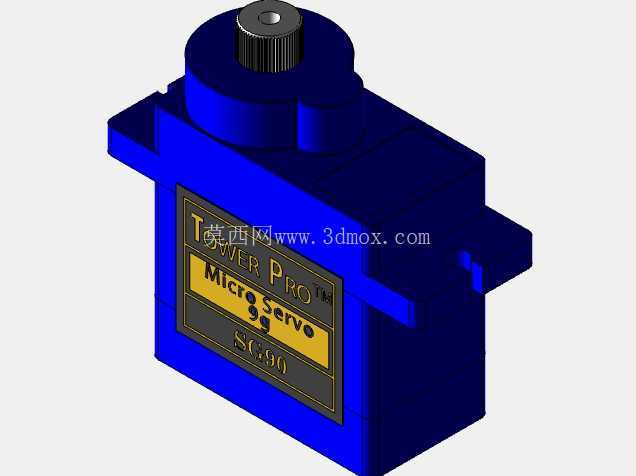

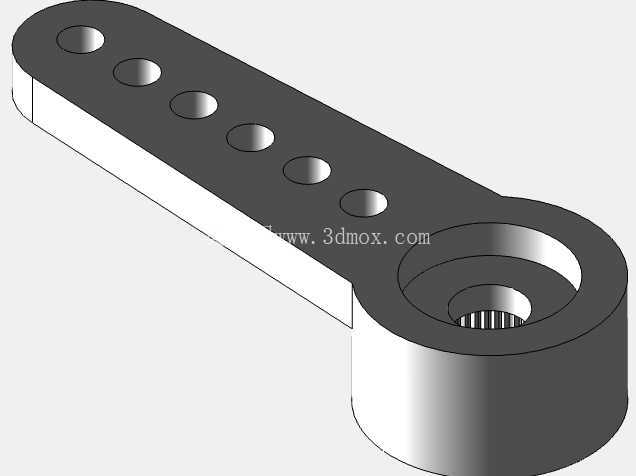

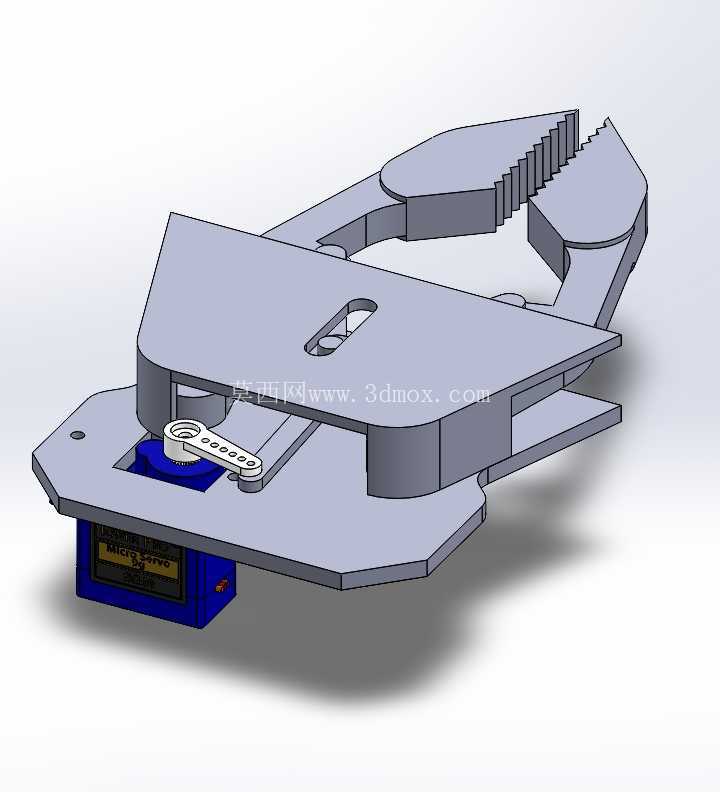

从安装边界来看，整套机构的底座采用平板式安装设计，底面预留了与标准舵机输出端匹配的连接位，不需要额外设计转接法兰就能直接固定在常用的9g舵机或者微型直线推拉执行器上，整体安装面的轮廓尺寸控制在极小范围内，不会超出小型机械臂末端的负载承载边界，哪怕是臂展200mm以内的桌面级小型机械臂，搭载这套夹爪也不会出现末端负载过载的问题。夹爪的开合行程通过底座上的长圆形腰型孔进行限位，不需要额外加装行程开关就能通过机械硬限位限制最大开合角度，避免驱动件过推造成的结构损坏，夹爪的夹持面做了锯齿形防滑齿结构，在夹持硬质光滑工件的时候能增加接触摩擦力，不需要额外粘贴防滑垫就能保证夹持过程中工件不会滑脱。

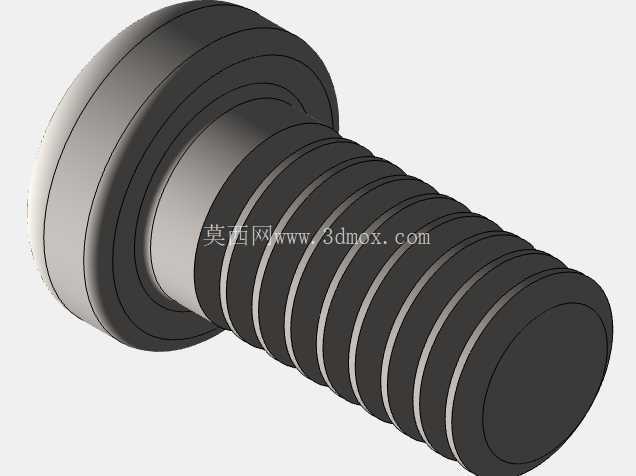

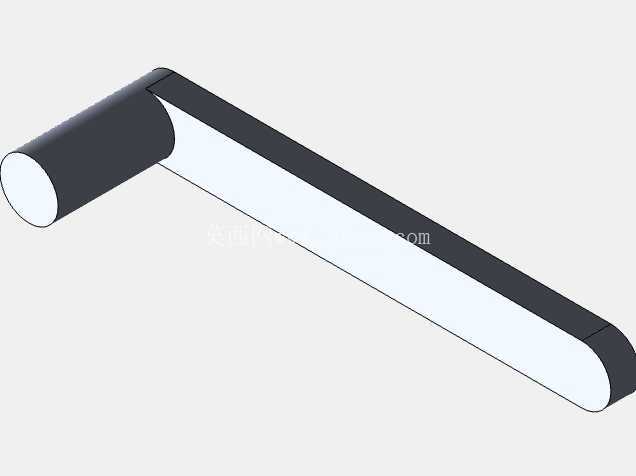

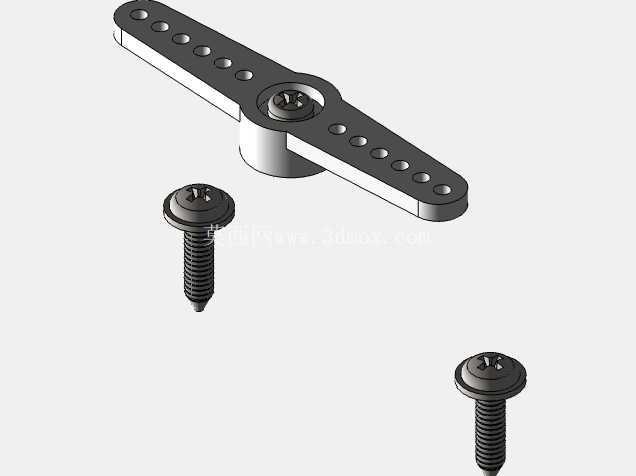

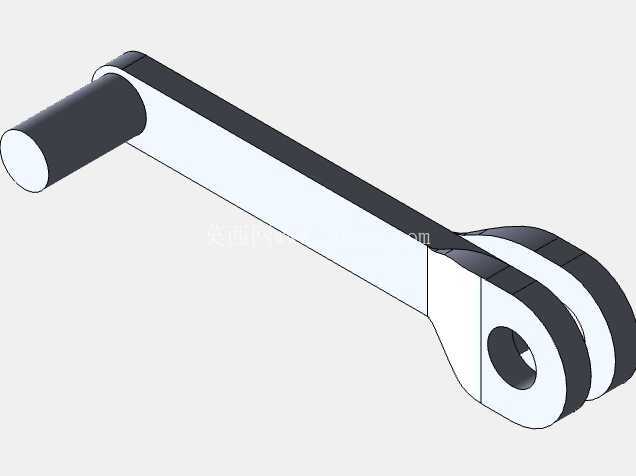

设计思路上完全围绕小型项目的落地需求展开，没有追求复杂的力反馈或者自适应结构，所有结构件都采用等厚板材加工的思路，不管是采用激光切割亚克力、铝板，还是采用3D打印制作，都能快速加工出成品，不需要多轴联动的加工设备，个人开发者或者小型工作室也能快速复现这套结构。夹爪的铰接点都采用了同轴孔位设计，装配时只需要用标准销轴就能完成铰接，不需要额外定制异形连接件，铰接处的间隙可以通过选配不同直径的销轴进行调整，长期使用出现磨损后只需要更换销轴就能恢复装配精度，维护成本极低。

实际应用场景覆盖了桌面级小型机械臂的绝大多数作业需求，包括小型电子元器件的拾取转运、轻型工件的上下料、教学演示类机械臂项目的执行末端搭建，甚至可以改装到小型移动机器人上作为简易抓取机构使用。和传统齿轮传动夹爪相比，这套推拉式结构的驱动件直接作用在夹爪的力臂上，传动效率更高，相同推力下能获得更大的夹持力，在夹持同等重量工件的时候可以选用功率更小的驱动件，进一步降低末端的整体重量，提升机械臂的有效负载占比。结构上没有多余的凸出部件，在狭窄空间内作业时不会和周边设备发生干涉，夹爪张开时的外轮廓也控制在底座投影范围内，伸入小型工装夹具内部取件时不会卡滞。

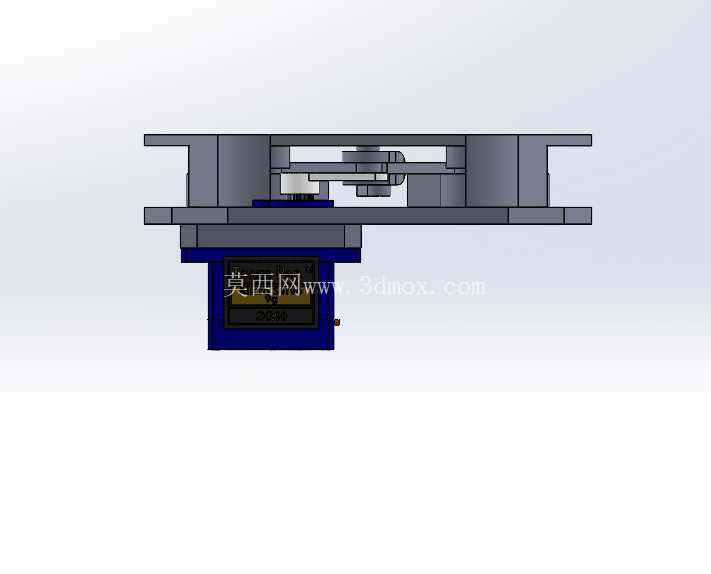

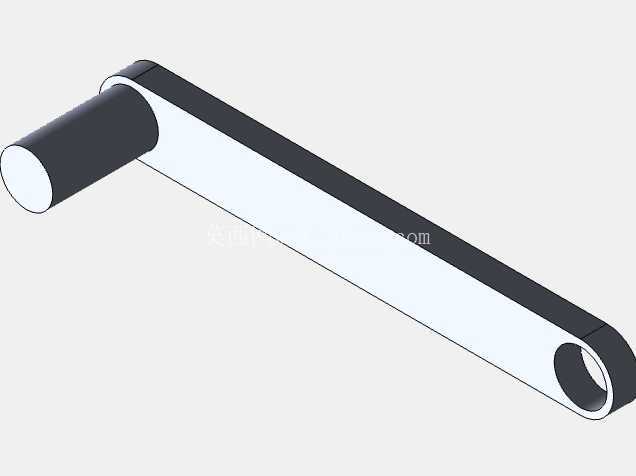

从结构受力的角度来看，夹爪闭合时的受力方向直接沿着推拉件的轴线方向，没有额外的分力损耗，铰接点的受力分布均匀，长期反复开合也不会出现铰接点偏磨的问题。底座上的驱动件安装位做了下沉式设计，驱动件嵌入底座内部，既降低了整体的高度尺寸，也能对驱动件起到一定的防护作用，避免作业过程中碎屑落到驱动件的运动行程内造成卡滞。整套机构没有采用弹簧复位结构，夹爪的开合完全由驱动件的推拉动作控制，开合位置可以通过驱动件的行程进行任意调整，既可以完全张开到最大行程拾取较大尺寸的工件，也可以半开状态夹持小型工件，适配不同尺寸的被夹持物，不需要更换夹爪头就能覆盖一定范围内的工件夹持需求。
