低气压越野卡车车轮结构三维设计

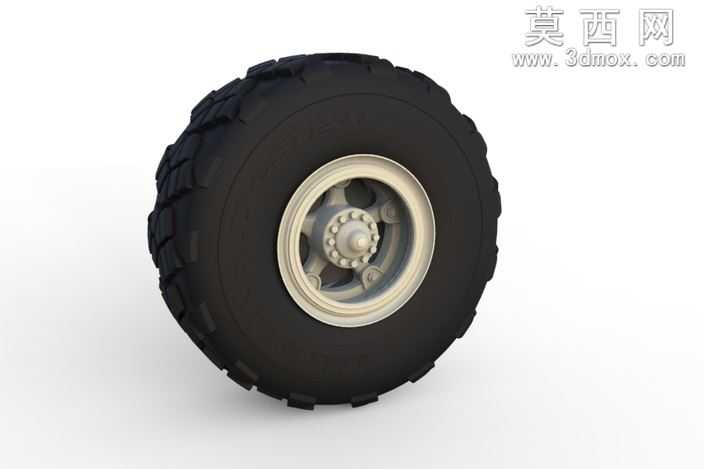

本作品为适配低气压使用场景的卡车车轮三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循载重越野车辆的车轮设计逻辑展开。建模初期先梳理低气压卡车车轮的功能需求：这类车轮需要在低胎压状态下增大接地面积，适配非铺装路面的行驶需求，同时要满足卡车重载工况下的结构强度要求，因此建模时优先拆分轮胎、轮毂、轮辋、紧固螺栓组件、轮毂轴承端盖几个独立子部件，分别完成参数化建模后再进行整体装配约束。轮胎部分建模重点还原块状越野胎纹结构，通过曲面拉伸、阵列、布尔运算完成胎面花纹的细节刻画，胎侧做了加厚处理以匹配低气压下的形变冗余，材质渲染时赋予橡胶材质的哑光深黑质感，调整表面粗糙度参数还原橡胶轮胎的真实视觉效果，胎纹的凸起角度、沟槽深度都参考真实低压越野卡车轮胎的参数设置，保证结构合理性。轮毂部分采用分体式建模思路，轮辋部分做了适配低压轮胎的深槽结构设计，保证低胎压下轮胎与轮辋的贴合度不会出现脱圈问题；轮毂辐条采用多辐条承重结构，通过圆周阵列完成辐条的均匀排布，每个辐条的过渡位置都做了圆角处理避免应力集中，材质渲染时赋予金属浅灰哑光质感，模拟钢制轮毂的表面处理效果；轮毂中心的紧固螺栓组件按照真实卡车车轮的螺栓排布规律做圆周阵列，螺栓头、螺母的细节都做了精细化建模，中心端盖部分做了圆弧过渡造型，还原真实车轮的防尘端盖结构。装配阶段严格按照真实车轮的装配关系添加配合约束，轮胎与轮辋之间添加同轴配合与面贴合约束，螺栓组件与轮毂安装孔添加同轴与端面贴合约束，保证整体装配结构无干涉，可直接用于后续的整车装配、运动仿真或者结构力学分析。渲染阶段调整场景光照角度，添加柔和的环境阴影，突出轮胎的橡胶质感与轮毂的金属质感差异，整体模型结构完整，细节还原度高，可用于卡车设计教学、车辆结构展示、越野车辆改装方案验证等多个场景。
