高机动装甲越野防护车辆结构设计

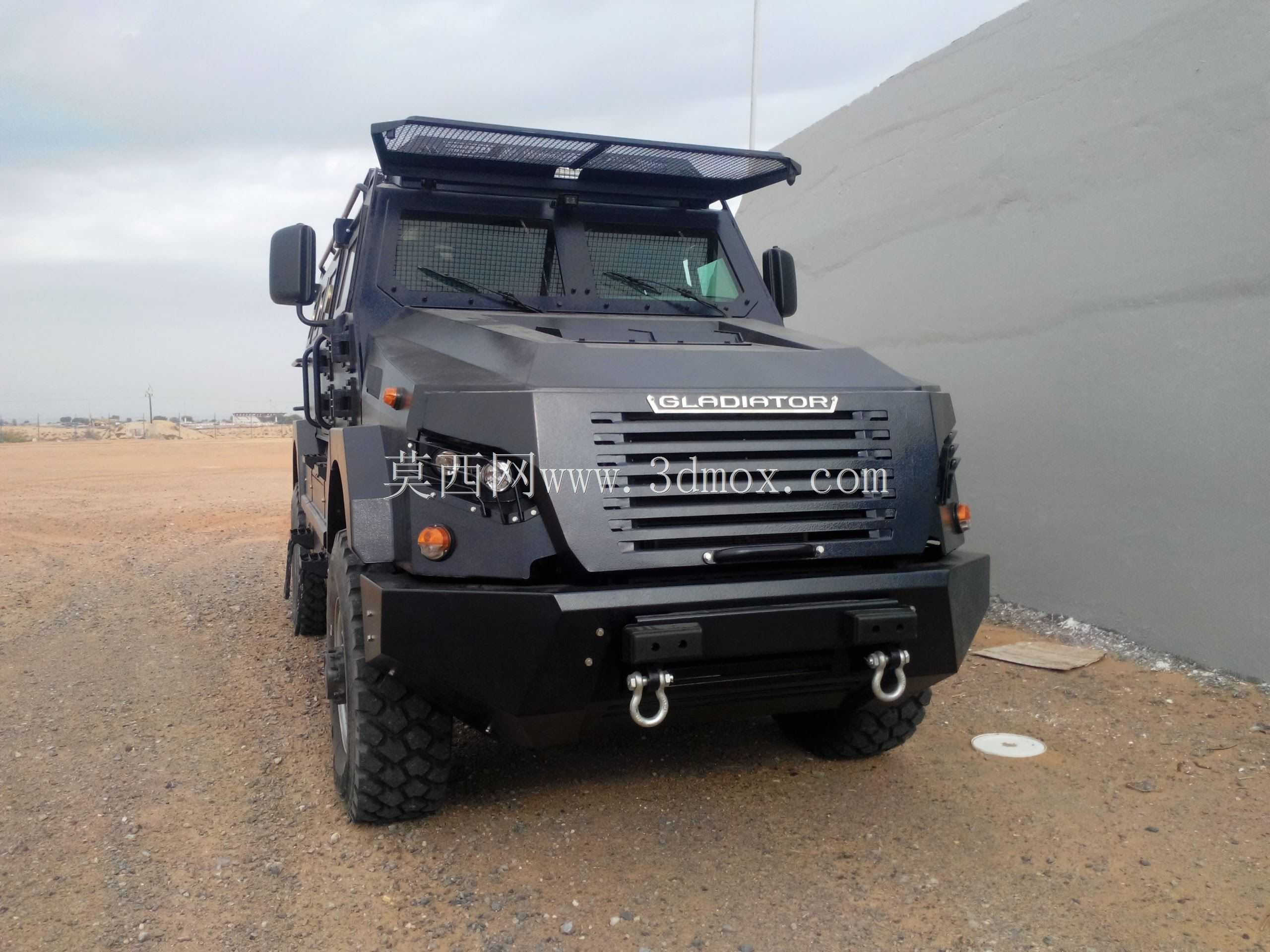

　　该轮式装甲防护载具的三维结构设计，核心围绕复杂非铺装路面的高机动通行需求、高危环境下的人员防护需求展开，整体构型在常规越野卡车底盘基础上做了全维度的防护强化与通过性优化。从结构布局来看，整车前部设置了大倾角的一体式装甲引擎舱盖，表面冲压有加强筋结构，既可以提升前部弹道防护能力，避免垂直入射的穿透风险，也能在高速越野行驶时引导气流减少正面风阻，引擎舱盖上方预留了外置观察窗的防护格栅安装位，可在不拆除舱盖的前提下完成前部挡风玻璃的防弹网快速拆装，适配不同任务场景的防护等级切换需求。前部保险杠采用整体式高强度钢焊接结构，厚度远超民用越野车型，保险杠中部预留了两组重型拖拽锚点，单锚点额定拖拽载荷匹配整车整备质量的1.5倍冗余，可满足泥泞、

　　陷车场景下的自救与互救需求，保险杠两侧集成了侧置示宽灯与近光辅助灯，灯组外部带有金属防护网，避免越野行驶中飞溅的碎石击破灯组外壳。车头进气格栅采用横向百叶窗式装甲结构，每一片格栅条都带有倾斜角度，在保证发动机进气通流面积的前提下，阻挡正面飞溅物与破片侵入散热系统，格栅中部预留了品牌标识的嵌入式安装位，安装后与格栅表面齐平，避免突出结构在穿越灌木、狭窄路段时被剐蹭脱落。车身侧面采用小倾角垂直装甲板设计，在控制整车宽度不超过常规道路通行限界的前提下，最大化内部乘员舱的可用横向空间，车门采用一体化装甲门结构，铰链位置做了内置式防护处理，避免外部冲击导致铰链失效车门无法开启，车门下部设置了内嵌式踏步，

　　兼顾人员快速上下车需求与侧面防护的完整性，不会因为外置踏步增加额外的被弹面积。行走系统采用大颗粒深花纹越野轮胎，胎壁厚度做了强化设计，可在低胎压状态下适应沙地、碎石路面的附着需求，轮拱位置设置了宽体非金属轮眉，既可以阻挡行驶中车轮带起的泥水飞溅到车身侧面，也能在发生轻微剐蹭时吸收冲击，避免金属装甲板直接变形。车顶部分设置了可拓展的武器站安装基座，基座周围预留了标准的螺纹安装孔位，可根据任务需求快速换装不同的观瞄、武器设备，车顶前部设置了倾斜的防冲击挡板，可在车辆高速穿越低矮障碍时阻挡树枝、落石对车顶设备与前部挡风玻璃的冲击。整车的离地间隙设计充分考虑了越野场景的通过需求，前桥、变速箱、油箱等关键底盘部件都设置了底部装甲护板，

　　护板采用螺栓连接的分体式结构，可在部件维护时单独拆卸对应位置的护板，无需整体拆除底部防护结构，降低日常维护的工作量。从设计思路上，该载具没有盲目追求过高的防护等级导致整备质量超标影响机动性，而是采用了分级防护的设计逻辑，正面、侧面等高危受弹面采用更高等级的防护材料，底盘、顶部等位置根据常见威胁等级做匹配设计，在防护能力与机动性能之间找到平衡，同时所有外露的功能部件都做了防磕碰、防脱落设计，充分考虑野外无补给场景下的车辆可靠性，减少易损部件的外露数量，降低故障概率。乘员舱内部的布局预留了标准座椅安装位与安全锚点，可根据载员数量快速调整内部座椅配置，舱壁上预留了电气线路的走线槽与设备安装位，可适配通讯、观瞄等不同任务设备的加装需求，不需要额外在装甲板上钻孔破坏防护结构。整车的外形尺寸控制在公路通行的标准限界内，可通过常规等级的公路桥梁、隧道，不需要额外办理超限运输许可，兼顾了公路快速机动与越野通行的双重需求，前部接近角、后部离去角都做了优化设计，可应对35度以上的陡坡攀爬需求，纵向通过角也匹配大尺寸越野轮胎的配置，避免在翻越驼峰路面时磕碰底盘中部结构。
