大容量矩形储液箱体结构设计方案

　　在工业流体存储、厂区给排水配套、小型污水处理站中转、户外应急供水站点搭建等场景中，矩形储液箱体的应用占比远高于同容积的圆柱形容器，核心原因在于矩形结构能够充分利用边角安装空间，在狭长场地、设备夹层、车间靠墙区域布置时，不会出现圆柱罐两侧的空间浪费问题，同时平直的外壁也更方便对接液位监测、管路接口、检修爬梯等附属配件。本次设计的储液箱体采用上下分段式结构，下部为深紫色防腐涂层的储液主舱，上部为浅灰色的设备安装舱，这种分层设计能够将液位计、溢流阀、通气帽、进出水控制阀组统一布置在上部舱段，避免管路直接暴露在储液舱外壁，减少户外布置时的管路冻裂、磕碰损坏风险，同时上部舱段的封闭结构也能为阀组提供遮阳挡雨的防护空间，降低户外长期使用的配件老化速度。

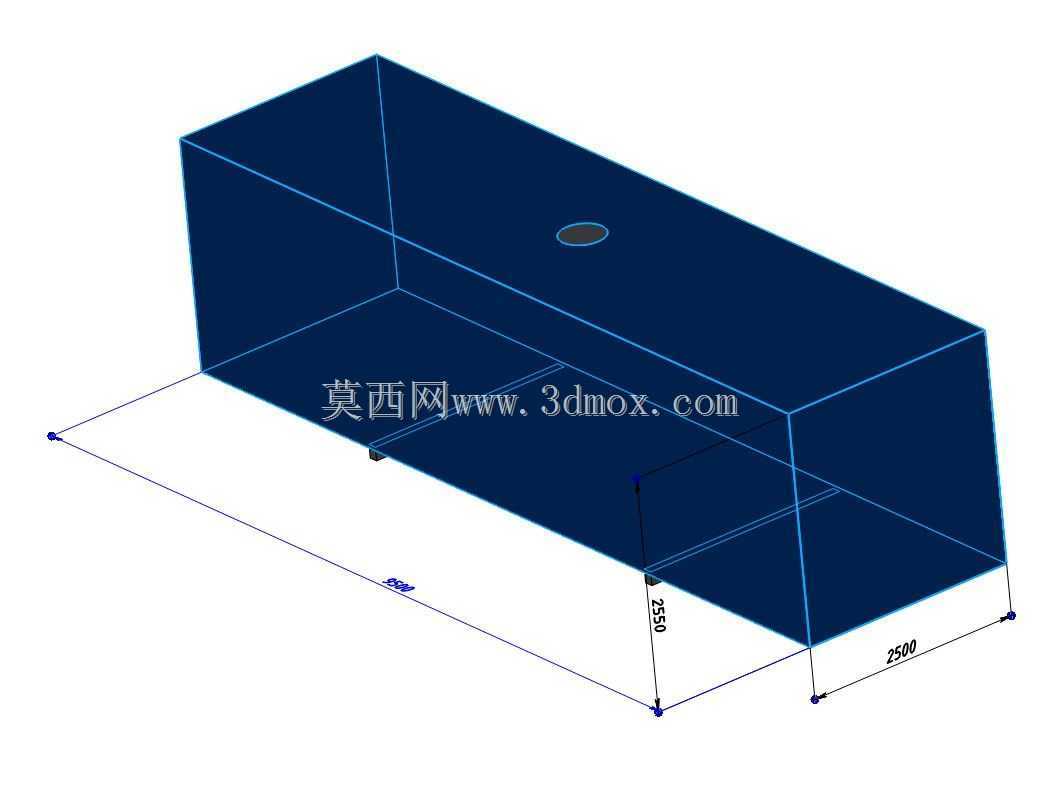

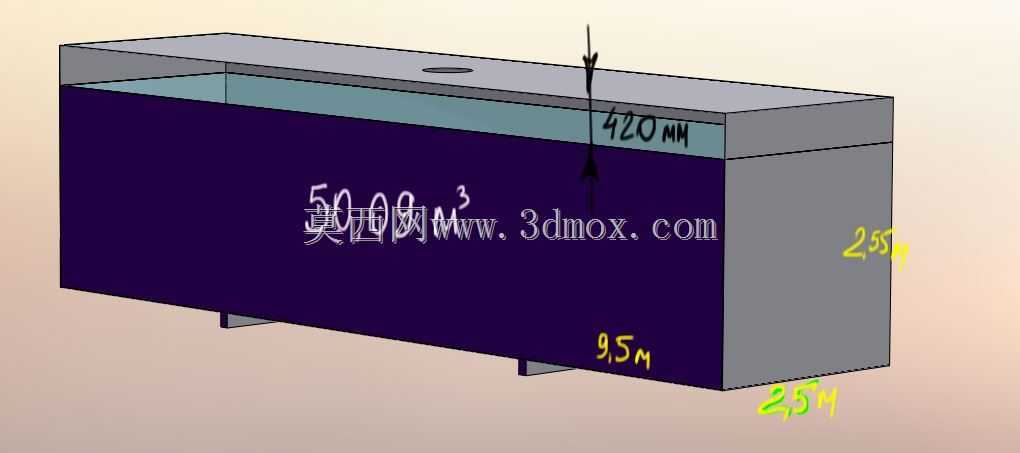

　　从安装边界来看，箱体总长度为9.5m，总宽度为2.5m，储液主舱的有效液位高度为2.5m，上部设备舱的高度为420mm，整体有效容积达到50.08立方米，能够满足中小型工业厂区3-5天的生产备水需求，或是小型商业体的消防应急储水要求。箱体底部设置了三个均匀分布的支撑脚，支撑脚的间距经过载荷校核，能够将满液状态下近50吨的总重量均匀传递到安装基础上，避免箱体底板因局部载荷过大出现变形开焊的问题，支撑脚与基础之间预留了20mm的调整间隙，方便安装时通过垫铁调整箱体水平度，抵消基础施工的平面度误差，同时也为底部排污管路的安装预留了操作空间，不需要额外抬高箱体就能完成排污阀的安装与检修操作。

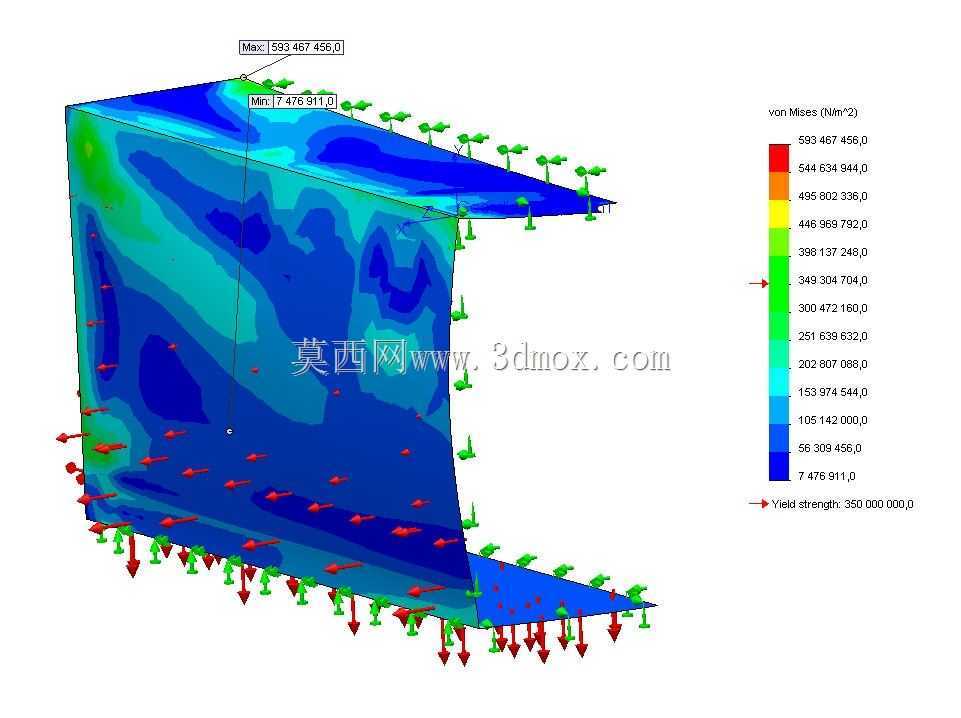

　　设计过程中优先考虑了箱体的刚度问题，因为大容积矩形储液箱在满液状态下，侧壁会承受较大的液体静压力，越靠近底部的位置压力越大，如果仅采用平板焊接结构，很容易出现侧壁鼓胀变形的问题。本次设计在储液主舱的内壁设置了横向与纵向交错的加强筋结构，横向加强筋间距为500mm，纵向加强筋间距为800mm，加强筋采用折弯槽钢制作，与箱体内壁采用满焊连接，既能够提升侧壁的抗变形能力，也不会在箱体内壁形成过多的积液死角，方便后期清洗箱体内部的沉积杂质。上部设备舱的顶板上预留了一个直径300mm的检修人孔，人孔位置偏离箱体中心线300mm，既方便检修人员进入箱体内壁开展防腐层修补、焊缝检查等作业，也不会影响上部阀组的管路布局，人孔盖采用快开式压紧结构，不需要额外工具就能开启，同时配备了密封胶条，避免雨水、灰尘从人孔位置进入储液舱污染水质。

　　在管路接口的设计上，进出水口均设置在箱体宽度方向的侧壁上，进水口距离箱体顶部200mm，采用上进下出的流向设计，能够避免进水时冲击箱底的沉积杂质，减少出水的浑浊度；出水口距离箱底150mm，能够预留足够的沉渣空间，避免底部沉积的杂质被吸入出水管道；排污口设置在箱体长度方向的一端底部，位置比箱底平面低50mm，能够在放空箱体时将内部的沉积污水完全排净，不会出现积液残留的问题。箱体的外壁涂层采用环氧煤沥青防腐材质，能够适应弱酸弱碱的存储环境，既可以存储生产用水、消防清水，也可以短期存储低浓度的工业废水、中水回用的中转水体，适用场景覆盖了工业生产、市政配套、农业灌溉储水等多个领域。

　　考虑到户外安装的抗风需求，箱体上部设备舱的四个角均预留了地脚连接孔，能够通过拉索或者角钢支架将箱体与周边的固定建筑、地面锚点连接，提升大风天气下的箱体稳定性，避免满液状态下的箱体出现移位或者倾覆问题。箱体的焊接工艺采用二氧化碳气体保护焊，所有内壁焊缝都做了打磨钝化处理，避免焊缝位置出现毛刺、焊瘤，减少杂质挂壁的可能，外壁焊缝则做了防锈底漆和面漆的两层涂刷，提升焊缝位置的抗腐蚀能力，延长箱体的整体使用寿命。在实际选型配套时，该箱体可以直接对接变频供水泵组、水质过滤设备、液位自动控制系统，不需要额外改造箱体结构，上部设备舱的内部空间足够容纳一套小型的供水增压泵组，实现储水、增压、供水的一体化集成，减少现场安装的管路连接工作量，缩短项目的施工周期。
