CoreXY架构DIY桌面级3D打印设备

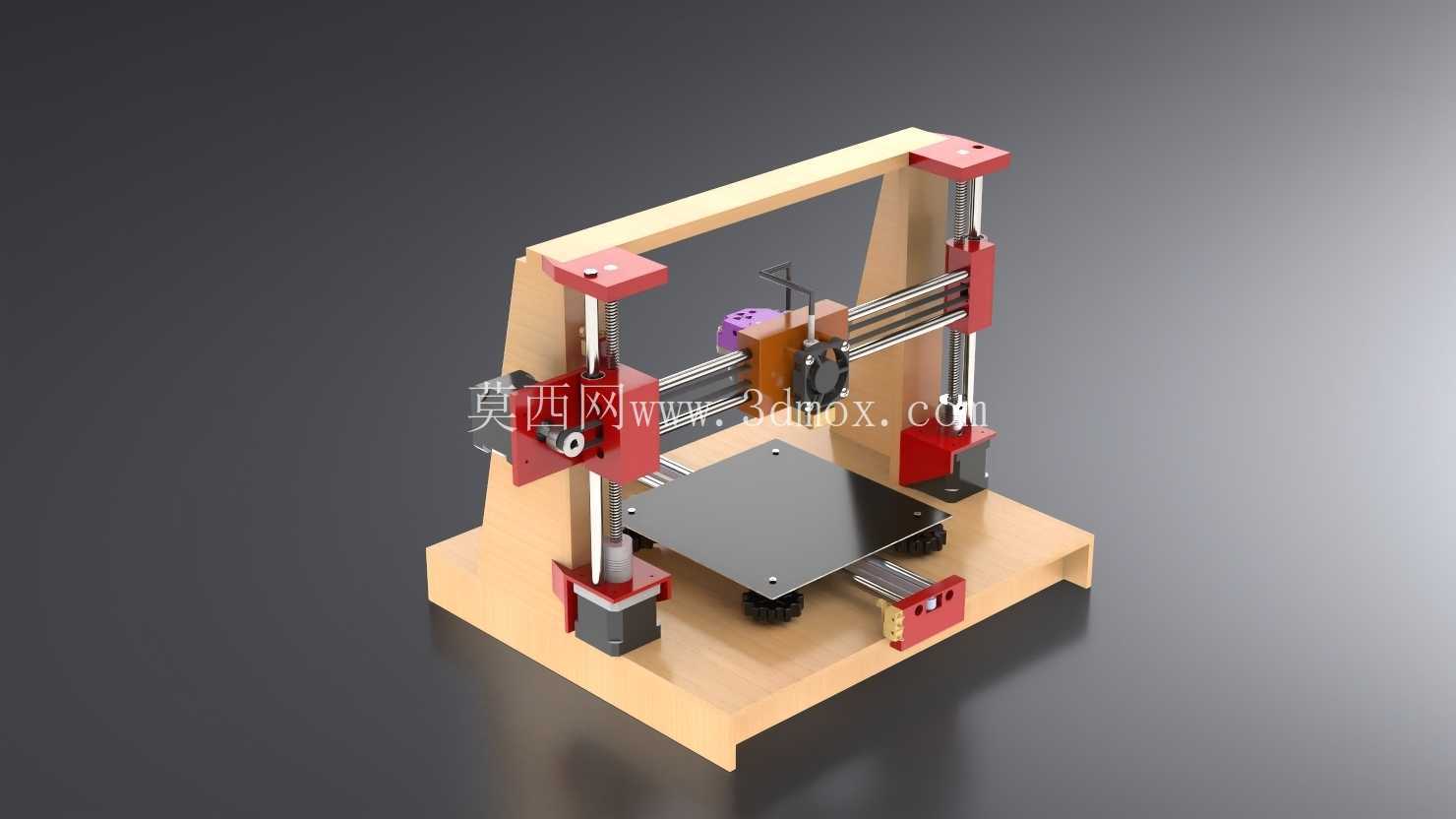

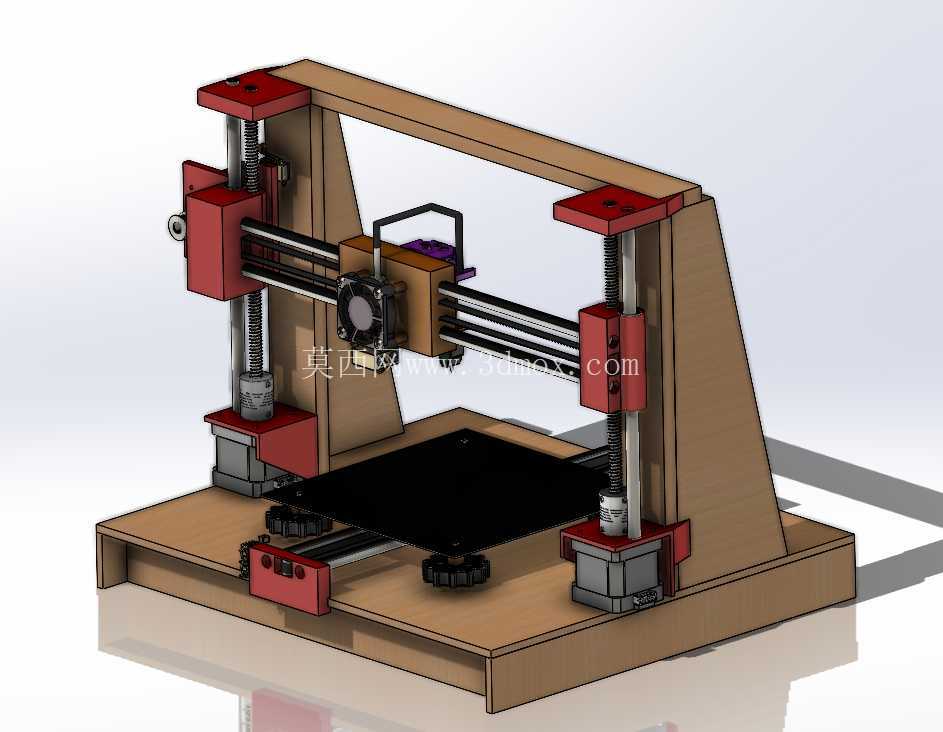

　　这款桌面级增材制造设备，面向个人创客、小型工作室的原型制作场景设计，可覆盖PLA、ABS等常用熔融沉积耗材的成型需求，能完成结构验证件、定制化工装、创意手办等不同类型工件的打印作业，适配小批量非标零件的快速打样环节，无需依赖工业级大型设备即可完成从三维数模到实体工件的转化。设备整体采用开放式框架布局，主体支撑结构选用20×20规格工业铝型材搭建，兼顾组装便捷性与结构刚性，安装时可通过型材槽口灵活调整各部件的固定位置，后期维护更换配件无需复杂的拆解工序，框架的边界尺寸适配常规桌面摆放需求，不会占用过多工作台面空间，底部预留的安装孔位可直接固定在木质或金属工作台面上，抵消高速运动时产生的轻微振动。

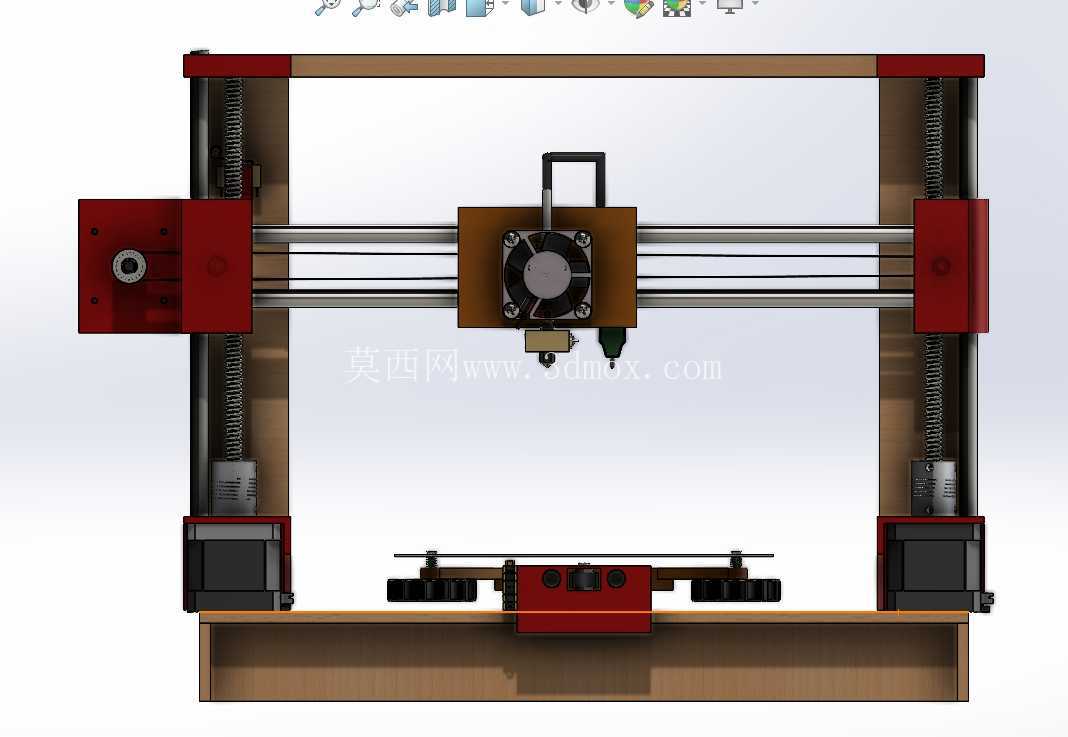

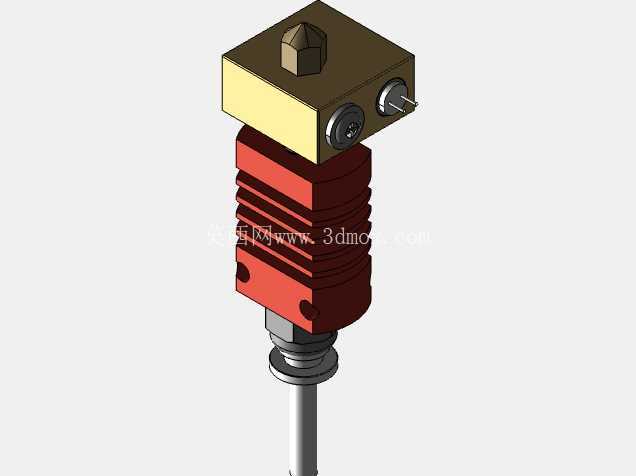

　　运动系统采用CoreXY皮带传动架构，XY轴运动通过两组同步带的差速配合实现喷头的平面移动，相比传统十字轴结构能有效降低运动部件的整体重量，提升高速打印时的动态响应精度，减少惯性带来的位置偏差；Z轴采用丝杠传动搭配双线性导轨的结构，承载热床平台做垂直方向的升降运动，可保证平台升降过程的平行度，避免层厚不均导致的打印失败。热端组件采用成熟的E3D式结构，可快速更换不同口径的喷嘴，适配不同层厚、不同打印速度的作业需求，加热块能快速达到耗材熔融所需的温度，配合散热风道可减少耗材在喉管位置的提前软化堵头风险。

　　热床平台采用带加热功能的平板结构，可在打印ABS等易翘曲耗材时将平台加热到指定温度，降低工件底部的翘曲变形概率，搭配BLTouch自动调平组件，可在打印前自动检测平台多个点位的高度偏差，通过固件补偿实现首层打印的均匀贴合，无需人工反复调整平台调平螺母，降低新手的操作门槛。设备的冷却系统分为喉管散热与工件冷却两部分，喉管位置的散热风扇可持续带走热量，避免耗材提前熔融造成送料不畅；喷头侧方的工件冷却风扇可在耗材挤出后快速降温固化，保证悬垂结构、小细节特征的打印成型质量。

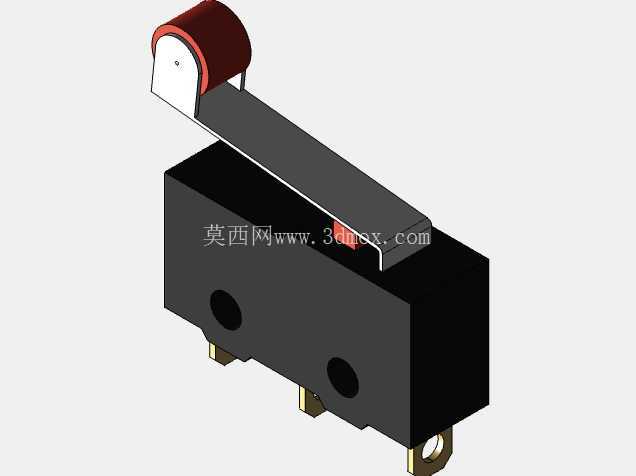

　　组装调试过程中，各运动轴的限位开关位置可根据实际安装情况微调，同步带的张紧度可通过框架上的张紧结构快速调整，无需额外制作张紧工装；电气走线可沿铝型材槽口布置，配合理线夹固定后可避免运动过程中线缆与传动部件发生干涉。从结构设计逻辑来看，这款设备没有采用复杂的一体化钣金外壳，所有组件都采用模块化设计，送料机构、喷头组件、热床、传动部件都可单独拆卸更换，使用者可根据自身需求升级更高功率的热端、更大尺寸的热床，或是更换静音驱动板降低运行噪音，适合作为机电一体化学习的实践载体，使用者可在组装调试过程中掌握机械传动约束、运动路径规划、机电系统匹配的相关知识，也可基于现有框架做二次结构改进，比如加装封闭保温罩适配高温耗材打印，或是扩展自动换色组件实现多色打印功能。
