eSun eBox长丝烘干机壁挂安装支架

在桌面级FDM3D打印作业场景中，耗材受潮是影响打印成品质量的核心诱因之一，尤其是PLA、尼龙这类吸湿性较强的长丝材料，暴露在常规车间或工作室湿度环境下数小时，就会出现打印层间结合力不足、表面鼓包、拉丝溢料等问题，eSun eBox作为桌面端常用的长丝烘干存储设备，多数用户初期会将其直接放置在工作台面，但实际生产中桌面空间往往被打印机、工具盒、待加工工件占满，设备平放不仅挤占操作空间，还容易在取放工具、清理打印平台时被磕碰，甚至出现长丝导出路径弯折、送丝阻力增大的问题，这款壁挂式安装支架就是针对这类实际使用痛点设计的挂载结构。

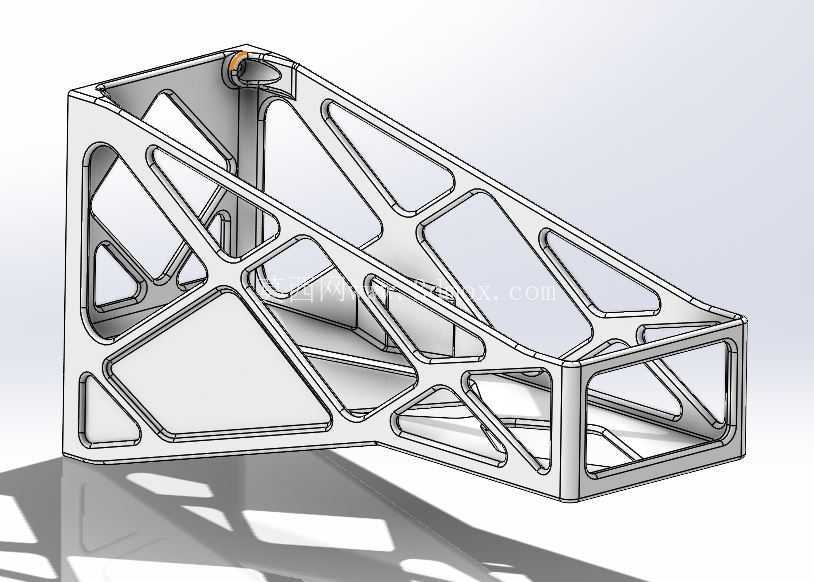

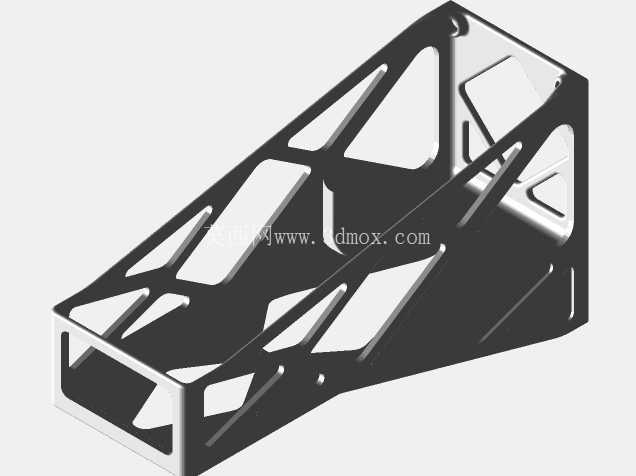

从结构设计逻辑来看，支架整体采用三角支撑的受力构型，贴合墙面的竖直边与承托设备的水平边形成稳定的直角承托结构，内部没有采用整块实心板材设计，而是做了仿生拓扑优化的镂空筋格布局，这种设计首先是大幅降低了打印耗材的用量，用1毫米喷嘴、0.5毫米层厚的PLA材料打印即可满足强度要求，不需要额外增加填充率或者更换更高强度的工程材料；其次镂空结构不会遮挡eBox设备本身的散热通风路径，设备运行时产生的微量热量可以顺着筋格间隙自然散出，不会因为支架包裹导致局部积温，影响烘干温控的稳定性。筋格的走向完全贴合受力传递路径，从壁挂安装孔位开始，主支撑筋沿着斜向45度方向延伸到承托面的最外端，次筋格分割成大小不一的三角形镂空单元，每个单元都能独立分散承托时的局部应力，即使设备满载两卷1公斤装的长丝，支架也不会出现明显的形变下弯。

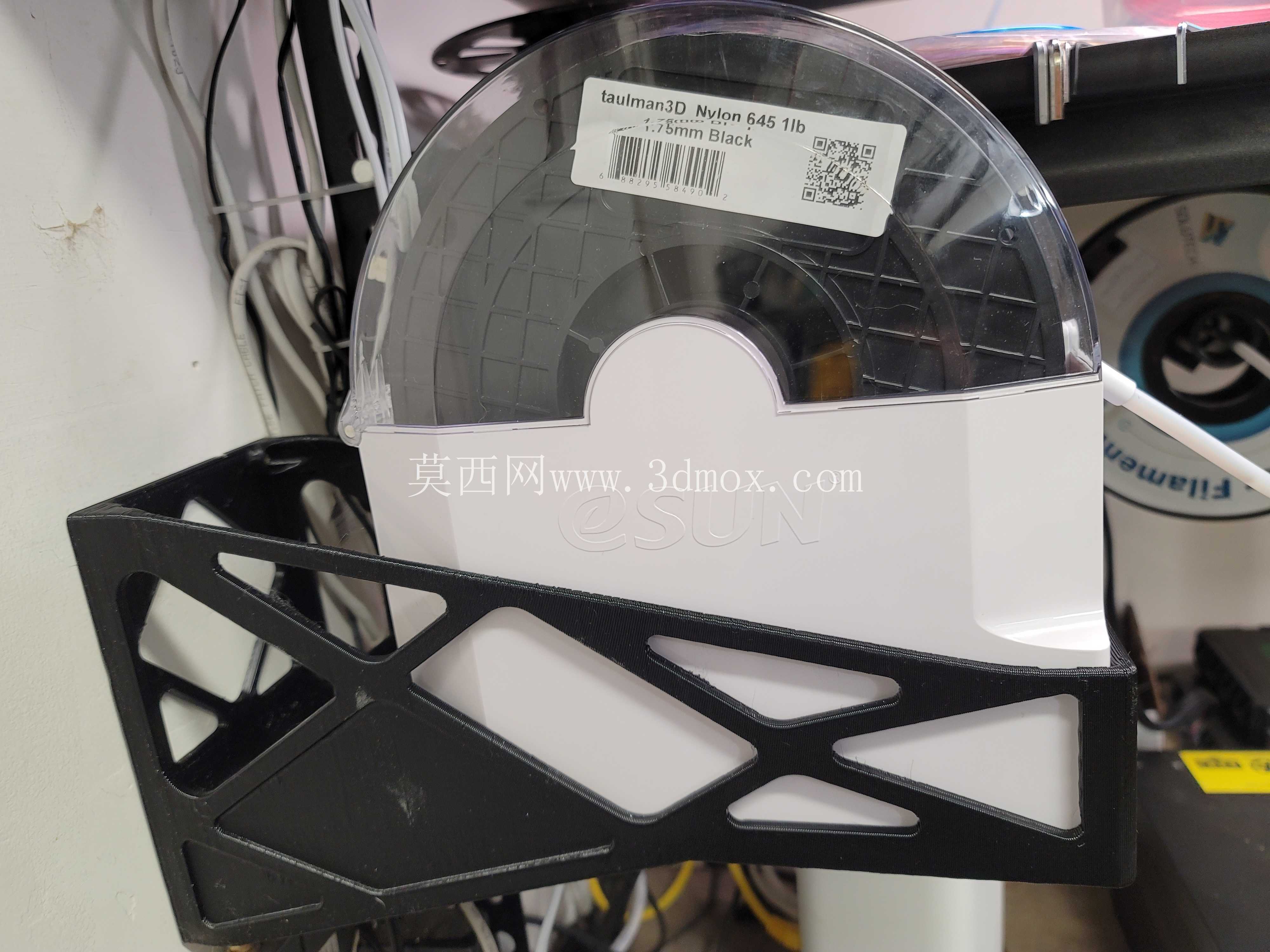

安装边界方面，支架的竖直安装边预留了对应墙面膨胀螺丝或者自攻螺丝的安装位，安装时只需要在垂直墙面上找准水平位置打孔固定，就能保证承托面处于水平状态，不需要额外做调平结构；承托面的内轮廓完全匹配eBox烘干机的底部外形，设备放上去之后不会出现前后左右的滑动，靠近墙面的一侧特意做了让位缺口，不会干涉eBox上盖的开合动作，用户不需要把设备从支架上取下来，就能直接打开上盖更换长丝、查看烘干状态，设备放置到位后整体离地面有足够的高度，完全脱离工作台面，既不会被桌面的杂物、冷却液、打印废料污染，长丝从设备导出后可以顺着支架侧面的导向空间直接送入3D打印机的送丝机构，送丝路径更顺畅，减少了长丝弯折导致的送丝卡顿问题。

实际使用场景中，这类壁挂支架尤其适合多台打印机排布的小型工作室或者教学实训场景，把多台eBox烘干机统一壁挂在打印机后方的墙面上，可以把整个工作台面的操作空间完全释放出来，用于放置打印模型、清理工具、后处理设备，同时壁挂安装的位置高度刚好和多数桌面级3D打印机的进料口高度齐平，长丝导出的角度更合理，不需要额外加装长丝导向架，就能避免长丝在送丝过程中出现过度弯折、缠绕的问题。支架的边角位置全部做了圆角过渡处理，没有尖锐的直角棱边，安装和取放设备时不会划伤手部或者刮破长丝外包装，靠近安装面的一侧做了贴合墙面的平整止口，固定后支架和墙面之间没有明显缝隙，不会因为长期承重出现支架前倾的问题。从打印制造的角度来说，整个支架没有设计支撑结构，打印时可以直接将竖直安装边贴合打印平台放置，所有镂空筋格都处于自支撑角度范围内，不需要额外添加打印支撑，打印完成后只需要简单去除底部的 raft 或者裙边就能直接使用，没有需要二次打磨、装配的分体部件，一体打印的结构强度也比分体粘接的支架更高，长期使用不会出现粘接处开裂的问题。
