笔记本用高精度直流电源插头结构

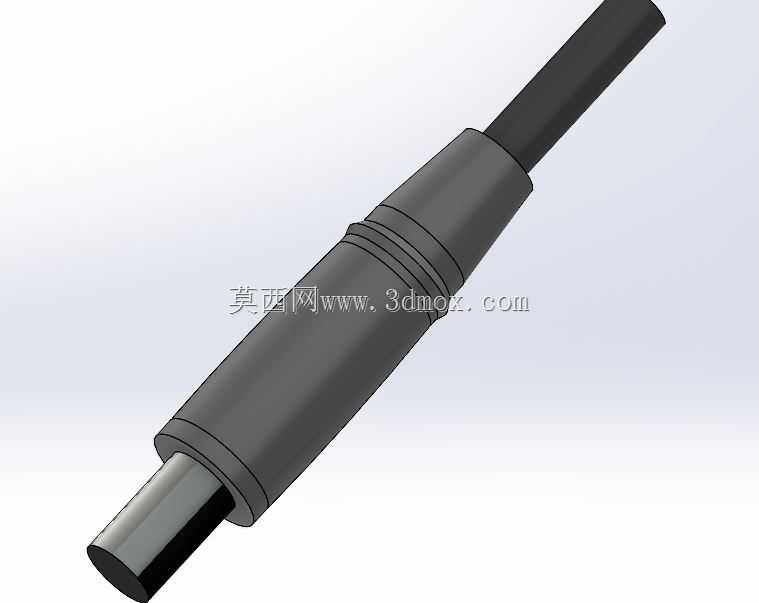

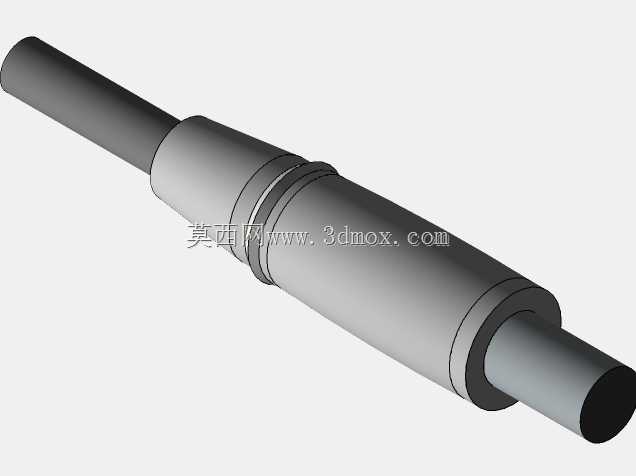

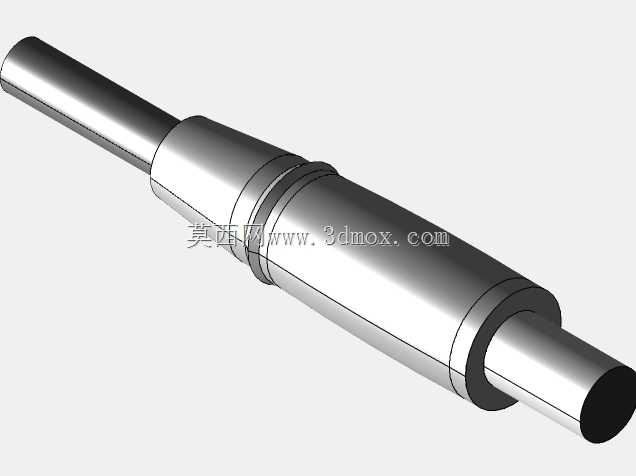

在消费电子外设配套领域，笔记本电源插头是连接电源适配器与主机供电回路的核心接插部件，日常使用中需要承受数千次的插拔循环，同时要兼顾线缆防弯折、接触可靠性、绝缘防护等多重工程要求，这类部件的结构合理性直接影响笔记本供电稳定性与用户使用体验。从实际应用场景来看，这类插头主要适配戴尔系列笔记本的直流供电输入接口，日常使用场景覆盖办公桌面、差旅外出、居家使用等多种环境，需要应对不同角度的线缆拉扯、频繁插拔带来的结构磨损，以及长期通电状态下的接触温升控制。从功能特性层面拆解，该插头的金属插芯采用同轴结构设计，内芯为正极供电端，外层金属套筒为负极回路，插芯根部做了倒角导向处理，插拔时可以自动对准接口内的接触弹片，避免硬插导致的接口针脚弯折；插芯与绝缘基座的配合采用过盈压装工艺，保证长期插拔过程中插芯不会出现松动移位，避免接触不良导致的供电闪断。插头尾部的线缆衔接位置设计了多段阶梯式的防弯折护套，护套采用柔性橡塑材质，从靠近插头主体的硬质段逐步过渡到贴近线缆的软质段，能够分散线缆弯折时的应力集中，避免线缆根部因为反复弯折出现铜丝断裂、外皮破损的问题，这一结构也是消费电子接插件设计中针对易损位置的典型优化方案。在外形尺寸与安装边界上，该插头的金属插芯外径、插入深度严格匹配对应型号笔记本的供电接口尺寸，插合后配合间隙控制在合理范围，既不会因为间隙过大出现接触晃动，也不会因为过盈量过大导致插拔阻力过高；插头主体的握持段做了细微的滚花防滑处理，方便用户插拔时施力，整体外径控制在合理范围，不会遮挡笔记本侧边相邻的其他接口。从设计思路来看，整个结构优先保障接触可靠性与耐用性，绝缘基座采用耐温阻燃的工程塑料材质，能够承载额定供电电流下的长期温升，金属导电部件采用铜基镀镍处理，兼顾导电性能与抗氧化能力，避免长期使用后接触表面氧化导致的接触电阻升高、发热加剧问题；插头内部的线缆焊接位置做了应力释放结构，线缆与插芯焊接完成后会通过卡扣结构固定在绝缘基座内部，避免外力拉扯线缆时直接将力传递到焊接点，导致焊盘脱落、线缆脱焊。这类接插件的三维建模过程中，需要重点把控同轴结构的同轴度公差，插芯与外层套筒的同轴度偏差需要控制在极小范围内，否则插入时会出现卡滞、单边磨损的问题；同时防弯折护套的各段硬度过渡、壁厚变化也需要结合材料特性做匹配，避免出现弯折时护套发白、开裂的情况。在实际选型替换场景中，这类插头的尺寸参数是匹配适配器与笔记本的核心依据，建模时还原的各段尺寸、配合公差可以直接作为维修替换、自制转接线的结构参考，也能为同类型直流供电接插件的结构设计提供可参照的工程样本。
