戴尔笔记本电源线固定夹持结构

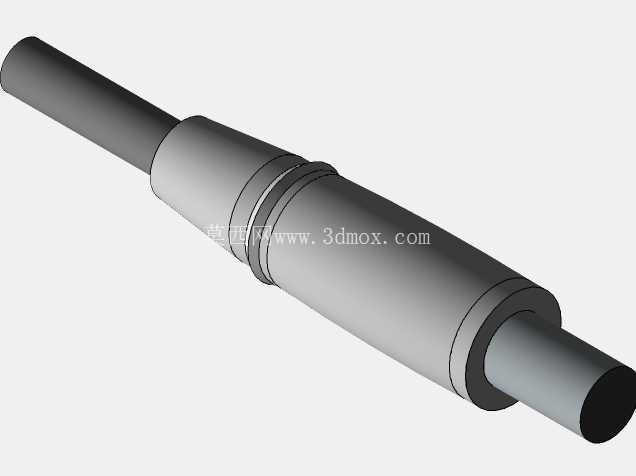

　　在移动工作站日常运维场景中，大尺寸高性能笔记本的电源线脱落问题一直是高频痛点，尤其是Dell precision 7520这类15.6英寸移动工作站，机身背部电源接口深度较浅，配套的大功率电源插头自重偏大，日常挪动设备、拖拽线缆或是桌面震动时，插头极易从接口松脱，轻则中断数据传输、造成未保存内容丢失，重则在高负载运算场景下意外断电损伤硬件。这款夹持结构正是针对该场景开发的线缆固定方案，核心作用是将电源线插头段牢牢约束在机身背部的对应位置，从根源上避免外力拉扯导致的接头松脱问题。

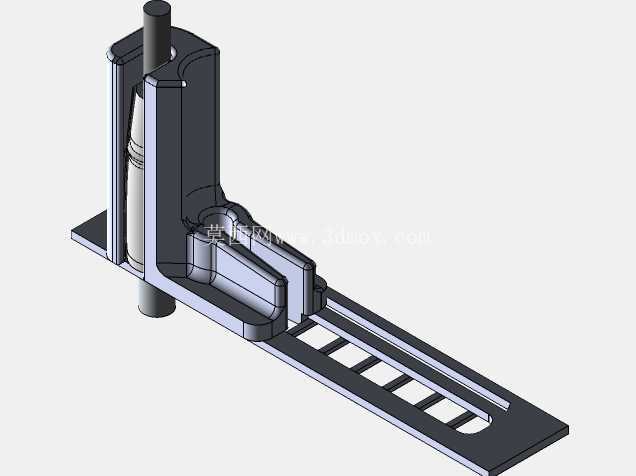

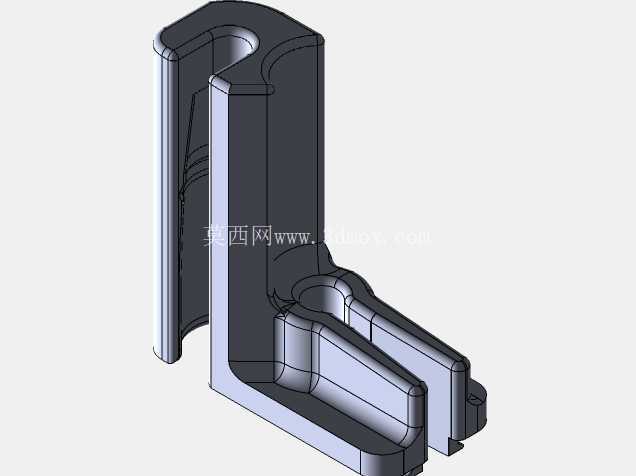

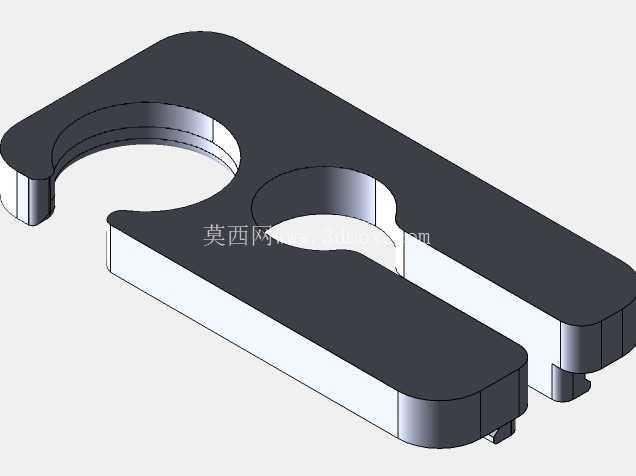

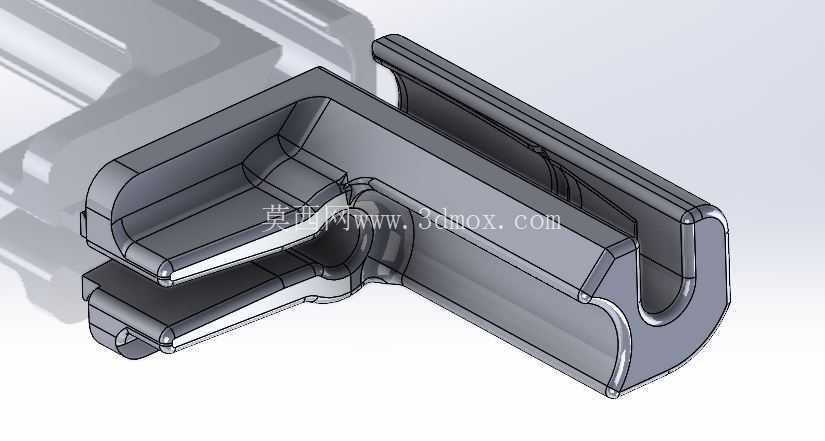

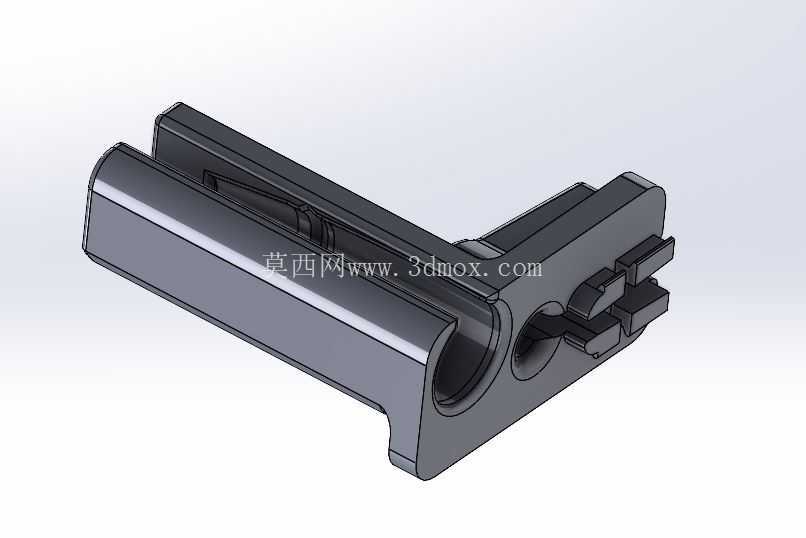

　　从结构设计逻辑来看，整个夹持组件分为两个核心功能单元：一是与机身背部卡合的固定基座，二是包裹约束线缆的夹线环。固定基座采用长条形悬臂卡接结构，卡接边的厚度经过反复适配，刚好可以卡入Dell precision 7520机身背部靠近电源接口的散热格栅缝隙，不需要对机身做任何打孔、胶粘改造，完全依靠卡扣的过盈配合实现基座的定位固定，安装后不会遮挡机身散热风道，也不会在机身外壳留下残留胶印，拆卸时只需轻轻撬动卡扣边缘即可取下，不会损伤机身漆面。夹线环部分采用开口式抱箍结构，内径尺寸匹配该机型原装电源线的线径，开口处做了15度的导向倒角，不需要额外工具就能把线缆卡入环内，卡入后抱箍的抱紧力刚好可以约束线缆的径向窜动，同时不会过度挤压线皮造成内部线芯损伤。

　　考虑到实际使用中的公差适配问题，夹线环与固定基座之间采用了一体化的铰接连接结构，铰接处预留了0.12mm的转动间隙，可以适配不同角度的出线方向，避免线缆在弯折处出现应力集中导致的线皮开裂。整个结构的壁厚控制在2mm，既保证了足够的结构强度，不会在日常拉扯下出现断裂变形，也不会因为壁厚过大导致安装后突出机身过多，影响笔记本的平放或是外接支架的安装。结构上所有的棱边都做了R0.5的圆角处理，没有尖锐毛刺，安装和拆卸过程中不会划伤手或是刮蹭机身外壳。

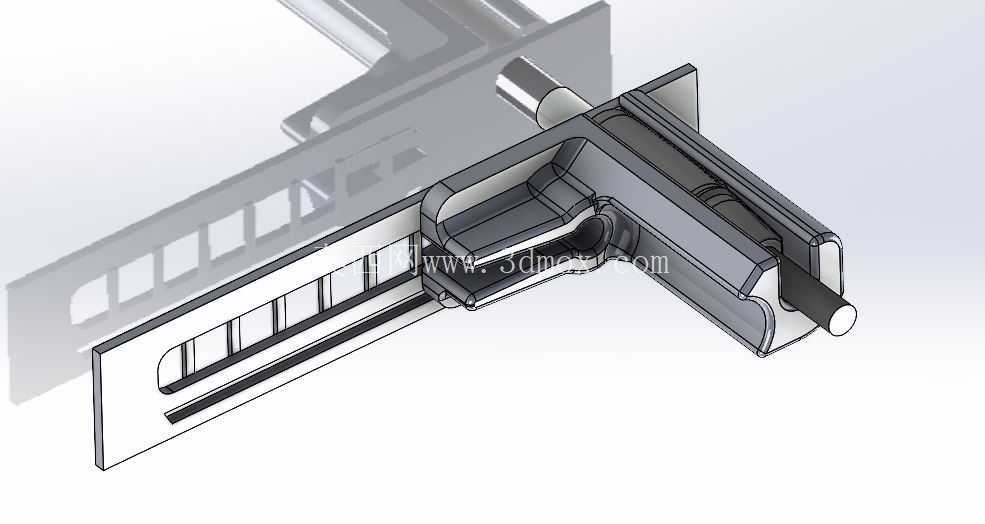

　　这款夹持结构支持采用PLA及更高强度的工程塑料通过FDM 3D打印制作，打印时层厚设置为0.12mm即可获得足够的尺寸精度，不需要额外添加支撑结构，打印完成后只需要简单去除打印溢料就能直接使用，不需要二次打磨或是装配。实际测试中，将该夹具安装在机身背部对应位置后，施加15N的横向拉扯力作用在线缆上，电源插头也不会出现松脱移位，完全可以满足日常挪动笔记本、调整桌面布线时的固定需求。除了适配Dell precision 7520机型外，调整固定基座的卡接尺寸、夹线环的内径参数后，该结构也可以适配其他接口布局类似、存在电源线松脱问题的笔记本机型，只需要根据对应机型的格栅间距、线径尺寸调整对应参数即可快速衍生出适配不同型号的固定夹具，结构本身的拓展性较强。

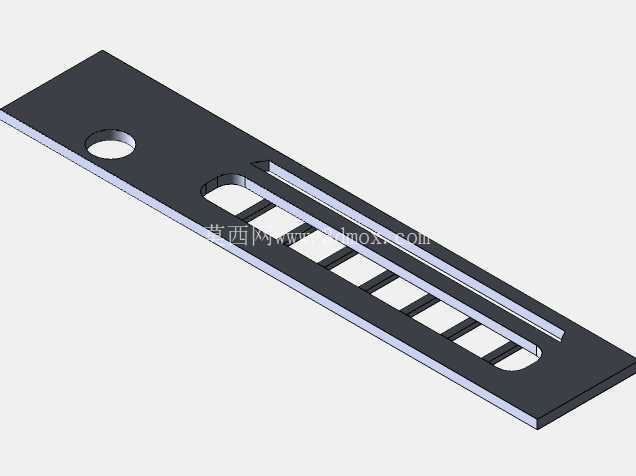

　　在实际桌面布线场景中，该夹具除了固定电源线防止松脱外，还可以起到梳理线缆走向的作用，让机身背部的布线更加规整，避免线缆杂乱缠绕影响散热或是日常操作。夹线环的位置经过反复调整，刚好对应电源接口的出线高度，线缆卡入后不会出现过度弯折，符合线缆的最小弯曲半径要求，长期使用也不会因为弯折疲劳导致线芯断裂。固定基座的长度设计为85mm，跨接了3格散热格栅的宽度，卡接后的受力分布更加均匀，不会因为单点受力过大导致格栅变形，整个夹具的重量仅为8g，安装后不会给机身增加额外的负重，也不会影响笔记本的开合角度。
