农用喷雾器配套TeeJet吹扫过滤组件

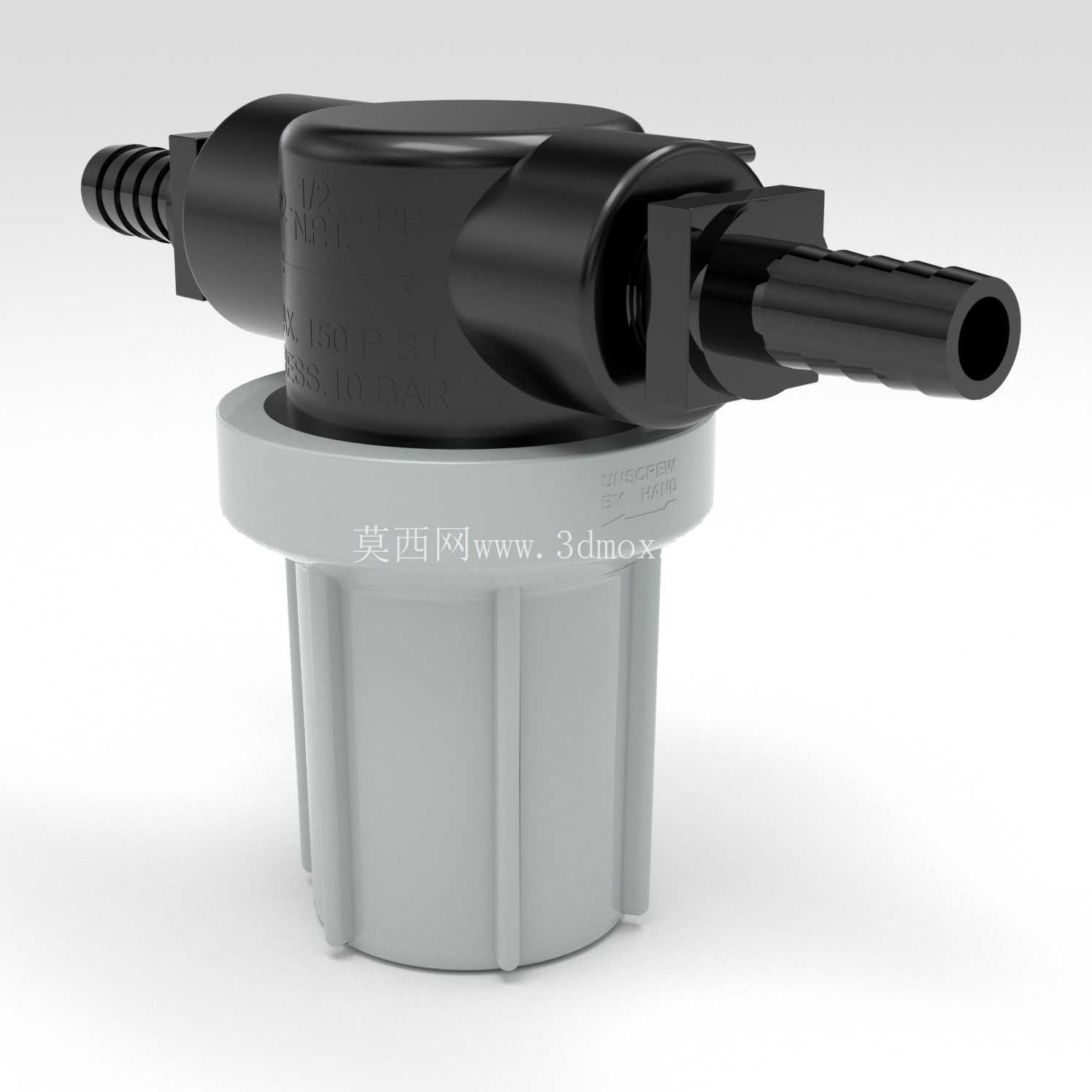

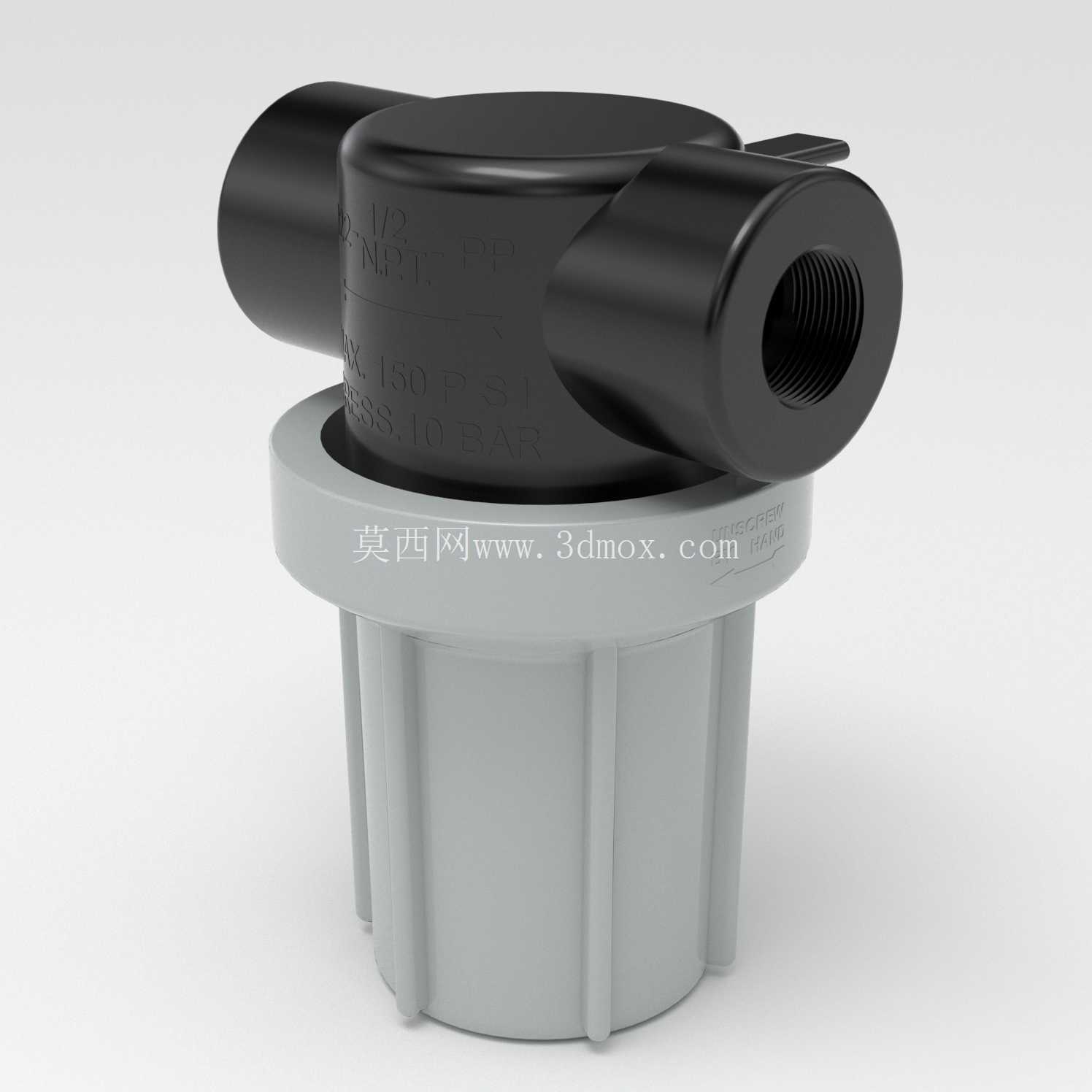

　　在大田植保、果园施药这类农用喷雾作业场景里，管路中残留的药渣、未完全溶解的药剂颗粒、水源携带的泥沙杂质，一直是造成喷嘴堵塞、喷雾均匀度下降、施药效果打折扣的核心诱因，这款吹扫过滤器就是针对这类痛点设计的管路配套组件，直接串接在喷雾系统的供液管路中，承担药液输送过程中的杂质拦截功能。从结构设计来看，整体采用上下分体式装配结构，下部为滤杯容纳腔，采用浅灰色工程塑料材质，侧壁做了竖向加强筋结构，既能够承受供液管路的常规工作压力，也能在日常维护时快速旋开，清理内部截留的杂质，不需要额外拆卸整条管路，大幅降低田间作业时的维护耗时。

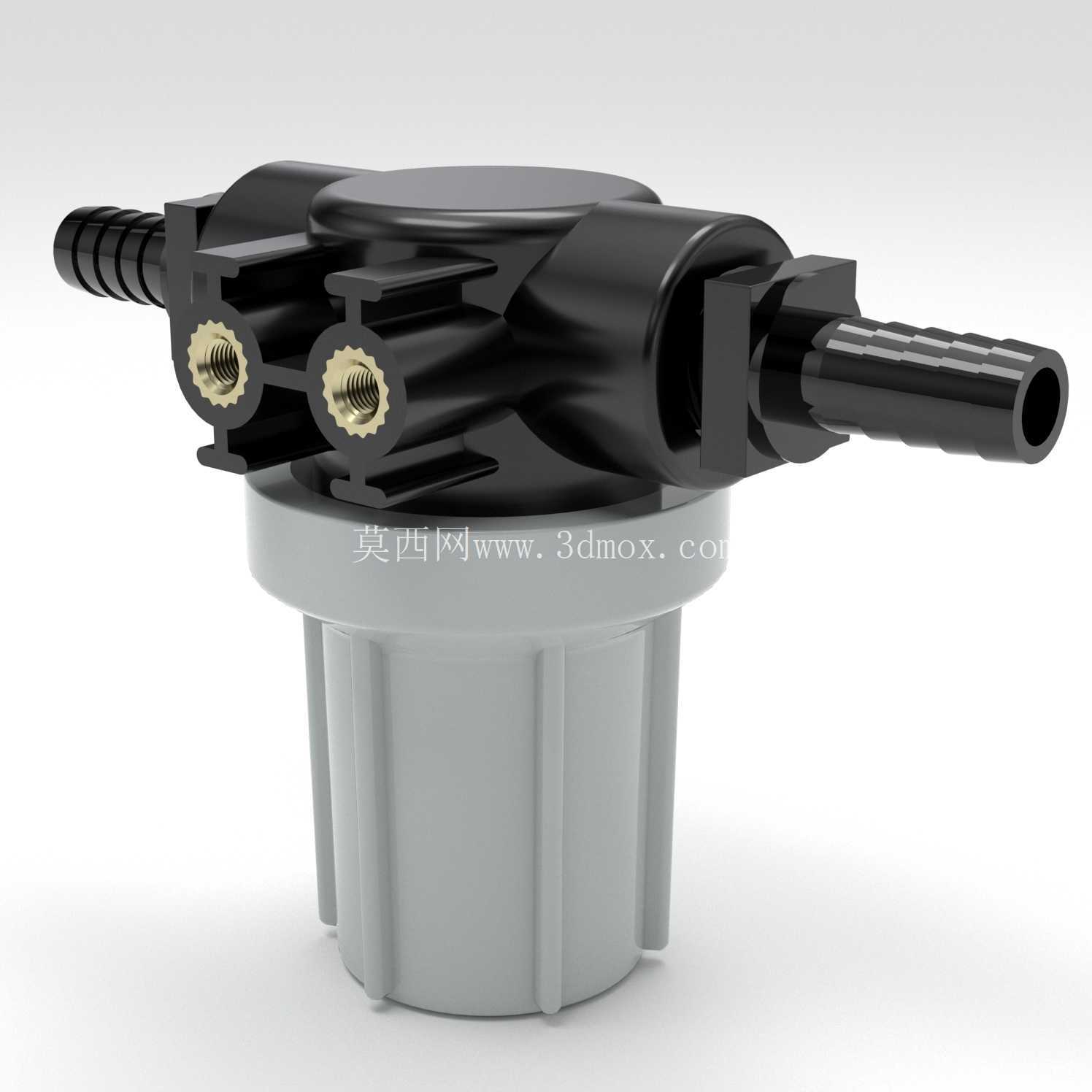

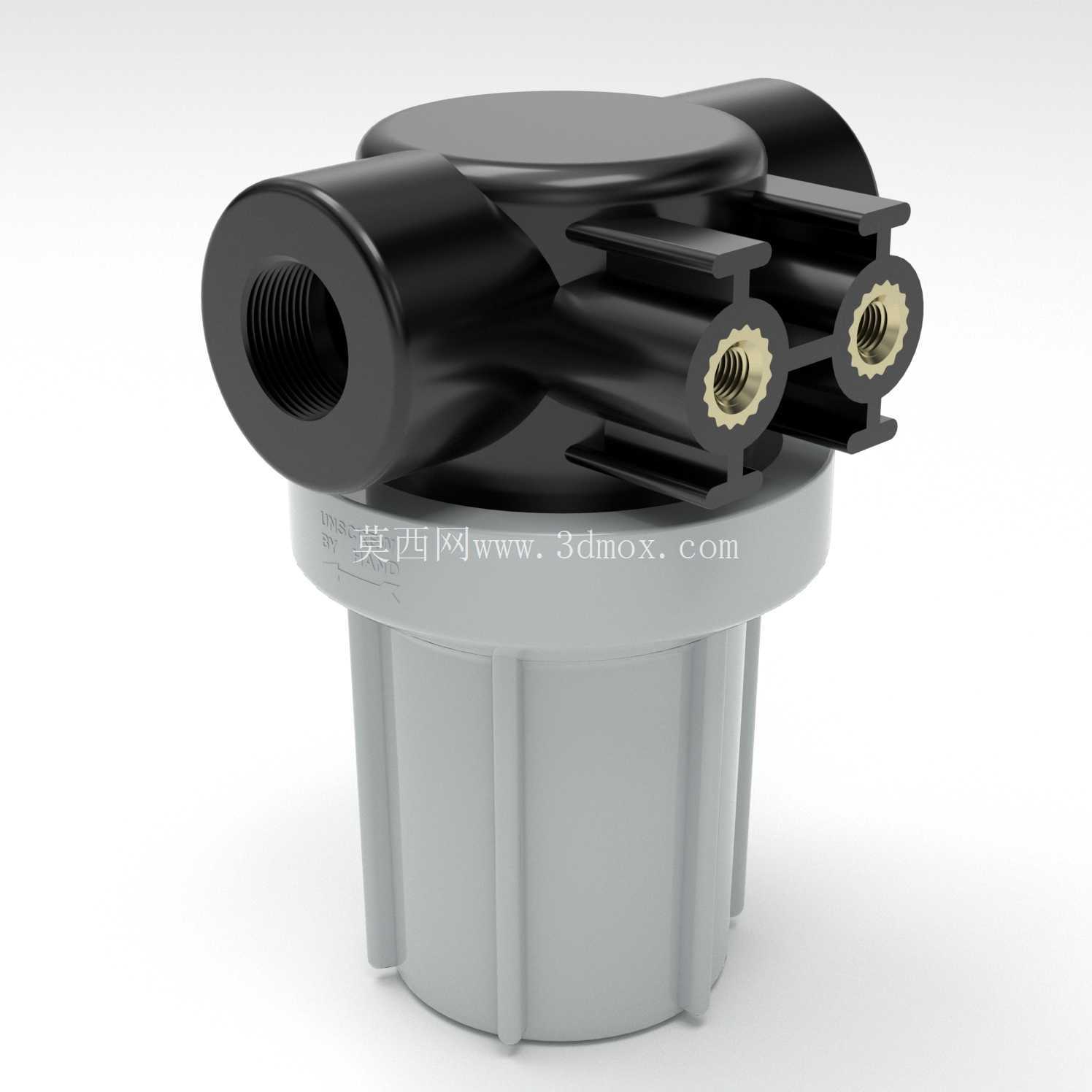

　　上部的阀体主体为黑色耐农药腐蚀的工程塑料材质，两侧设置了宝塔式管路接头，接头的外径尺寸匹配农用喷雾系统常用的软管内径，插接后配合喉箍固定即可完成密封连接，不需要额外加工过渡接头，适配性较强。阀体顶面设置了两个带铜质嵌件的安装孔，铜嵌件直接注塑嵌入阀体主体，避免塑料螺纹反复拆装后出现滑牙问题，安装孔的孔位间距经过匹配，既可以通过支架固定在喷雾机的机架上，也可以直接贴装在药箱侧壁，安装边界灵活，不会和周边的管路、泵体产生干涉。

　　这款过滤器的吹扫功能设计，主要是为了解决常规过滤器停机后滤网易堵塞、残留药液无法排空的问题，在停止喷雾作业后，可以通过配套的气路接口接入低压气流，将滤杯内部残留的药液反向吹回药箱，同时将附着在滤网表面的杂质吹离，避免杂质干结在滤网上造成下次作业时的通流阻力上升。从流体通道设计来看，内部采用侧进底出的流道结构，药液进入阀体后先经过导流槽缓冲，避免高压药液直接冲击滤网造成滤网局部变形，流道的转角处全部做了圆弧过渡，减少药液流动过程中的压力损失，保证喷嘴端的喷雾压力稳定。

　　在实际选型适配时，需要注意这款过滤器的通流能力匹配常规中小型背负式喷雾器、担架式喷雾机的供液流量，不适合大流量的牵引式喷杆喷雾机使用，安装时要注意阀体上的流向标识，避免反向安装造成过滤失效，滤杯的旋合位置设置了橡胶密封圈，常规工作压力下不会出现漏液问题，日常维护只需要定期旋下滤杯冲洗滤网即可，不需要更换额外的易损件。从建模细节来看，所有的装配止口、密封圈槽位、嵌件安装位置都做了精确的还原，接头处的宝塔倒刺角度、加强筋的拔模斜度都符合注塑加工的工艺要求，既可以作为植保机械设计时的选型参考模型，也可以用于喷雾系统管路装配的干涉检查，帮助设计人员在样机加工前确认安装空间是否充足，避免后续装配时出现管路弯折、安装孔位错位的问题。在田间实际作业过程中，这类过滤器的安装位置通常选择在液泵出口与喷嘴管路之间的位置，距离喷嘴的管路长度不宜过长，避免过滤后的药液再次经过较长管路时被二次污染，同时安装位置要预留足够的手部操作空间，方便作业人员在不借助工具的情况下旋开滤杯进行清理，这款模型的外形尺寸还原了实物的安装边界，设计人员可以直接将其导入装配体中，确认周边的机架、管路、泵体的位置是否存在干涉，提前调整布局，减少样机试制阶段的修改次数。
