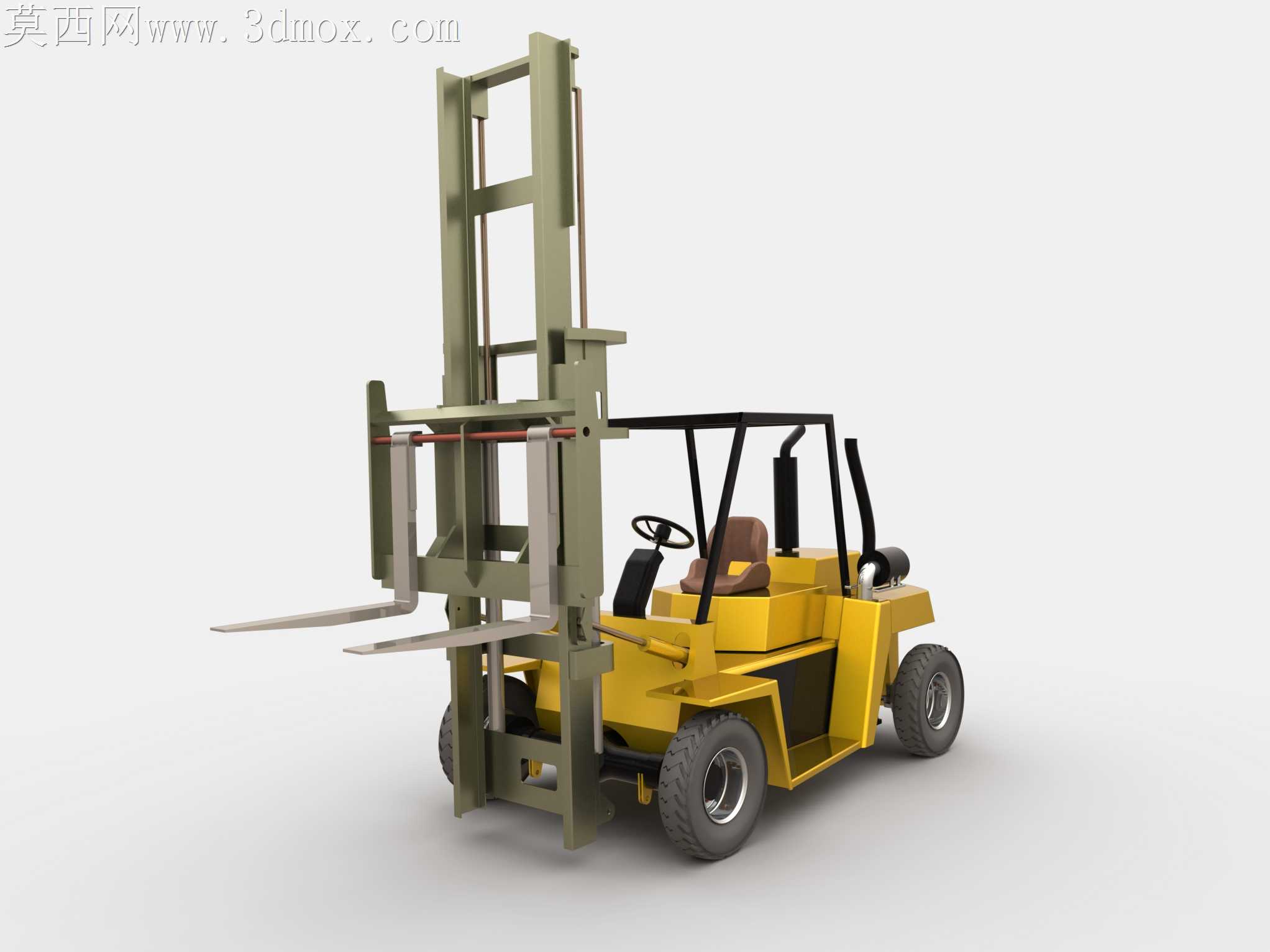

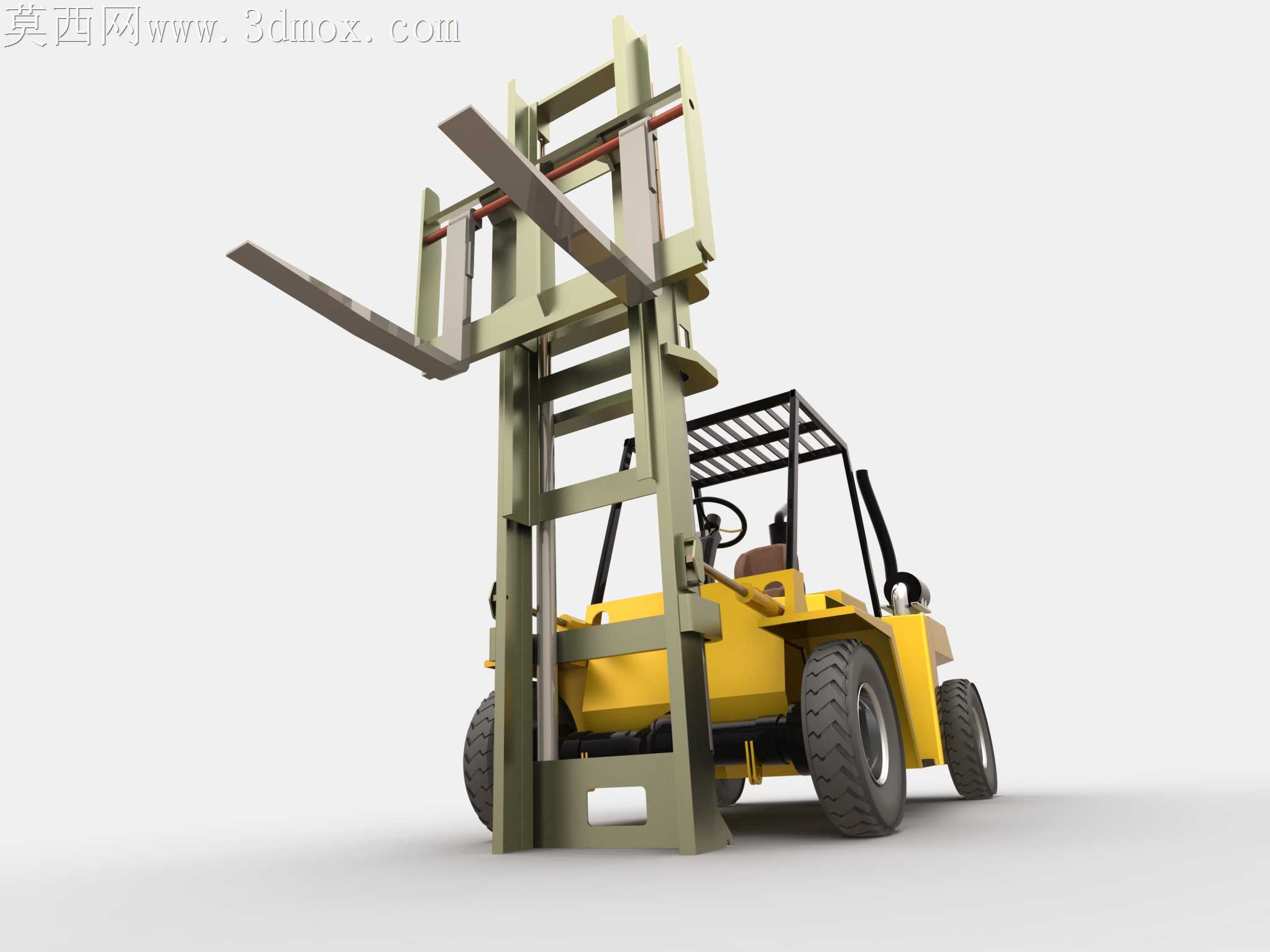

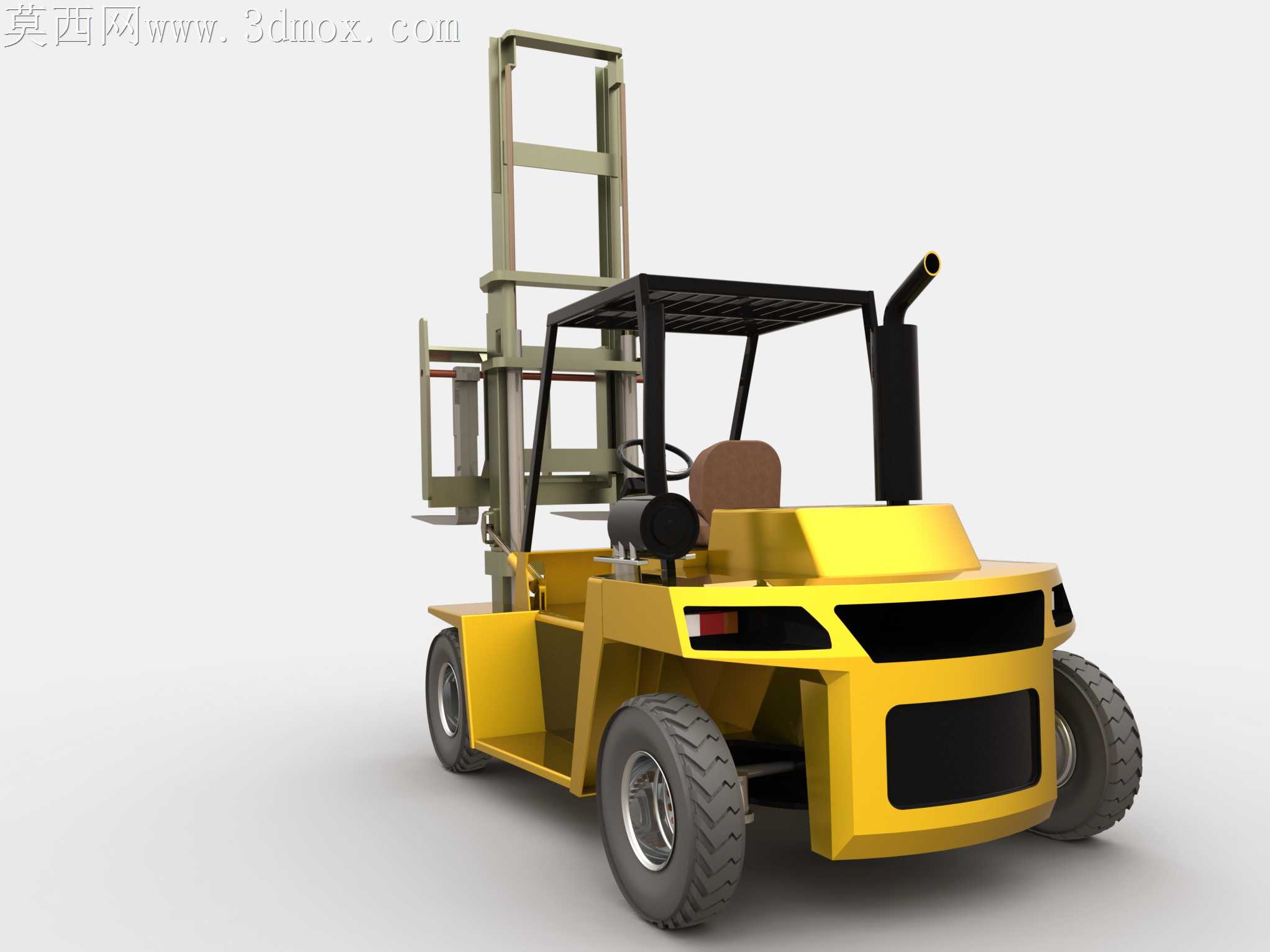

内燃平衡重式叉车整机结构三维设计

车间内重载搬运作业时，内燃叉车常因门架焊接变形、货叉间隙超差出现起升卡滞、载荷偏移的隐患，这套三维设计从加工适配视角出发，把每一处钣金折弯、轴套配合的公差要求直接嵌入模型特征，避免后续加工时反复修配。门架的内外槽钢滑道没有做理想化的等宽设计，特意在槽钢翼缘内侧预留了0.3mm的耐磨衬板安装余量，衬板的沉头孔位置完全匹配槽钢的冲孔工艺，不用二次划线找正，滚压成型的槽钢曲率误差也在模型里做了补偿，装配时衬板能完全贴服滑道面，不会出现局部凸起导致滚轮啃轨。

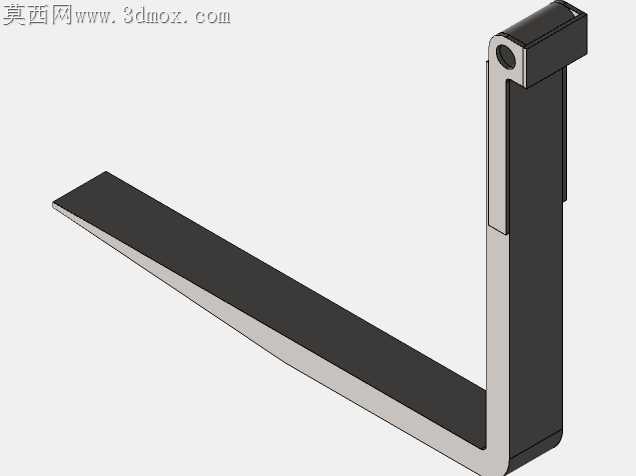

货叉的挂钩与叉架的配合面做了1:50的斜度修型，不是生硬的直角搭接，挂钩的受力面特意加厚了8mm，对应铸造时的圆角过渡也在模型里做了清根处理，避免铸造应力集中导致挂钩断裂，货叉的水平段上表面做了2mm的上翘预变形，抵消额定载荷下的下挠量，保证叉取货物时货叉面保持水平，不会出现货物滑脱的风险。

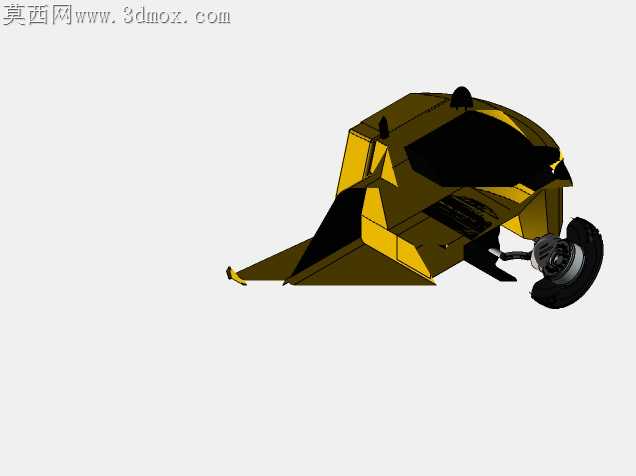

平衡重块的安装定位销孔没有直接做在车架尾部的厚板上，而是在模型里设计了可拆卸的定位套，销套与车架孔采用H7/p6的过盈配合，后期平衡重更换时不用扩孔修复，直接更换销套就能恢复定位精度，平衡重的外形曲面贴合尾部车架的轮廓，没有突出的棱角，倒车时不会刮蹭货架或者通道旁的工件，曲面的拔模斜度完全匹配铸造工艺要求，不用额外做工艺补正。

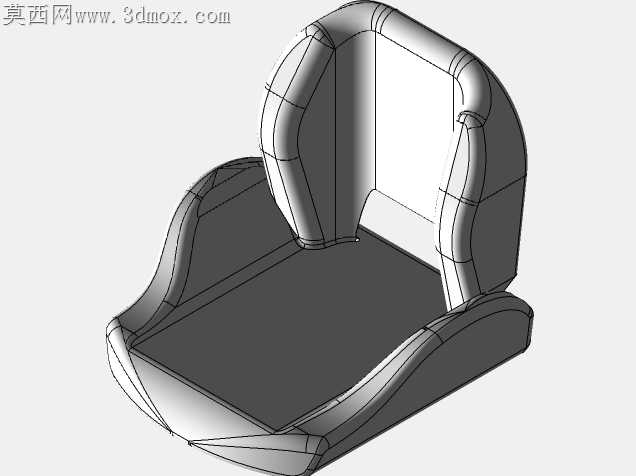

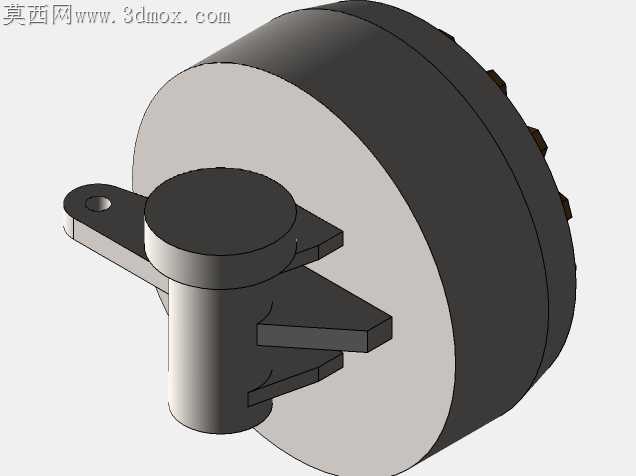

驾驶室的防滚架采用圆管折弯拼接，模型里每一处折弯处的止裂孔位置、焊缝坡口角度都做了明确标注，圆管的相贯线切口完全适配等离子切割的走刀路径，不用二次打磨修型，座椅的安装滑轨预留了前后调节的行程余量，滑轨的安装孔做了长圆孔设计，装配时能抵消车架焊接的位置误差，不用强行撬动车架就能完成座椅固定。转向桥的转向节主销配合处，模型里预留了黄油嘴的安装空间，不会出现装配后黄油嘴被车架挡住无法注油的问题，转向轮的前束值也在模型装配约束里做了预设，总装时直接调整横拉杆长度就能达到设计参数，不用反复测量调校。

液压管路的走向全部沿着车架内侧的走线槽布置，模型里特意避开了排气管的高温区域，管路的固定卡箍位置均匀分布，每段管路的弯曲半径都大于管径的3倍，避免液压油流动时产生过大的阻力，也防止管路长期弯折出现开裂漏油的问题。发动机舱的散热格栅开孔方向顺着行车时的气流走向，格栅的条板做了向后倾斜的角度，既能保证通风量，又能避免雨水直接溅到发动机表面，格栅的安装卡扣位置完全匹配车架的安装孔，装配时直接卡入即可，不用额外打螺丝固定。
