汽车通用左右侧电动车窗驱动电机结构

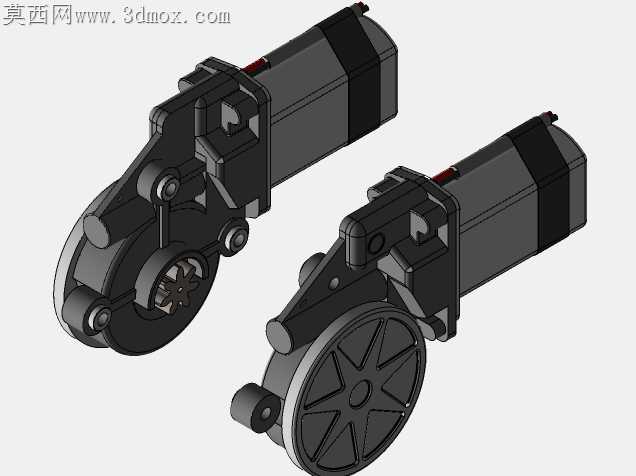

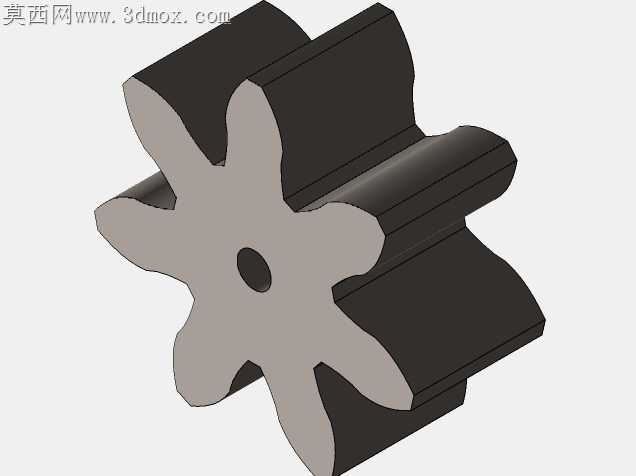

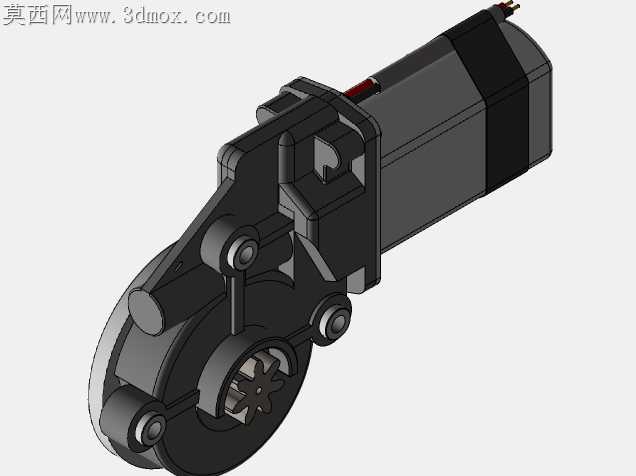

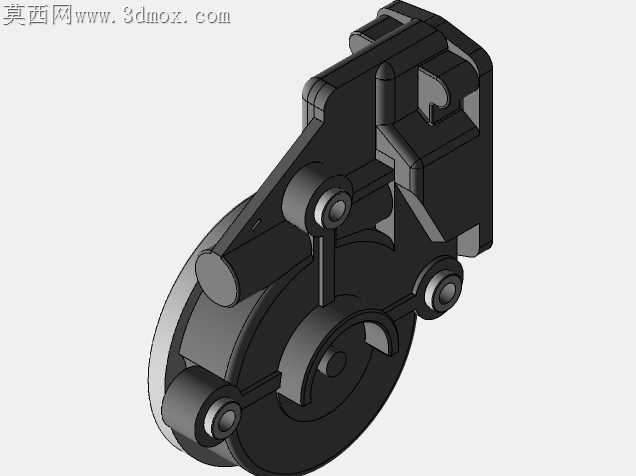

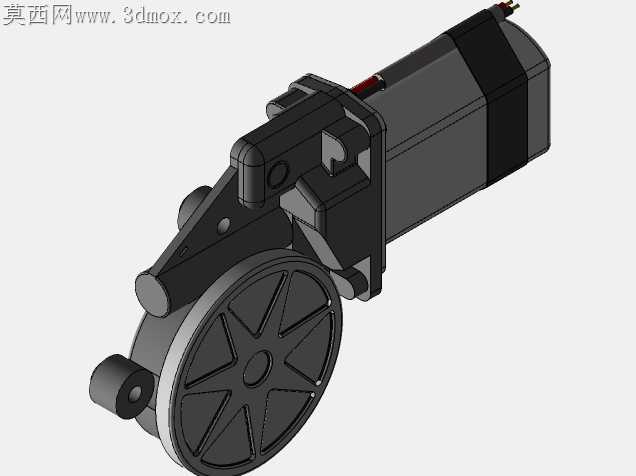

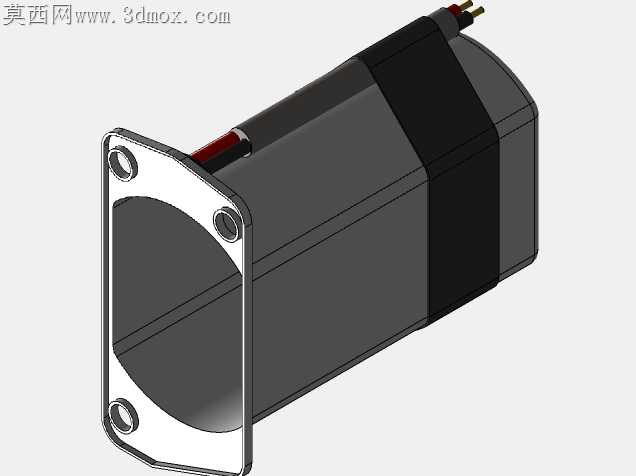

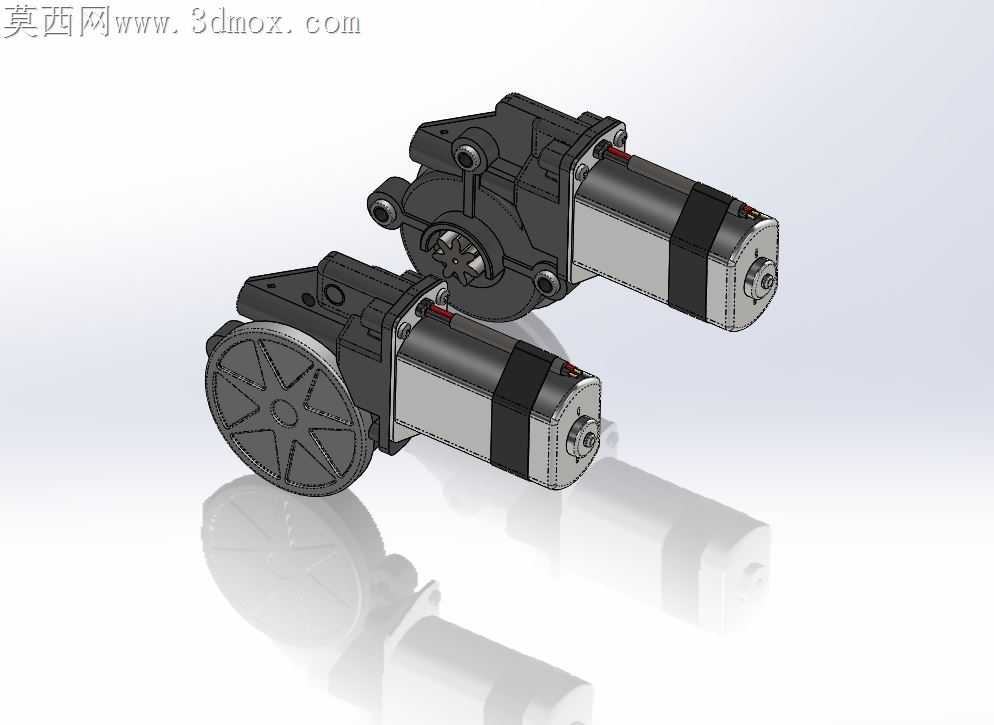

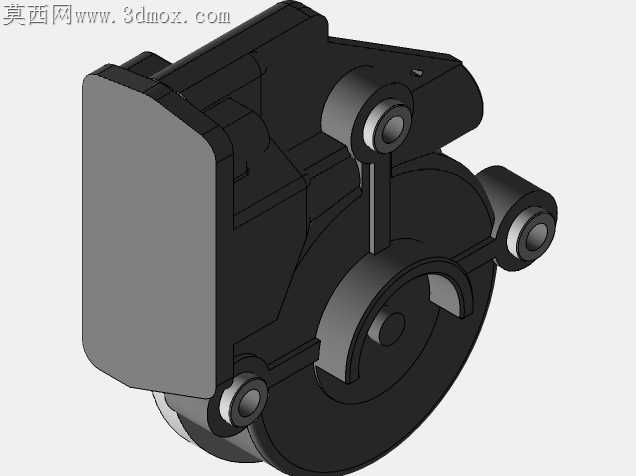

车窗升降卡滞、异响是售后返修率居高不下的常见故障，根源多藏在电机与减速机构的配合公差里。这套左右配对的车窗驱动电机，在蜗轮输出端的齿圈啮合间隙上做了针对性调整，没有照搬常规0.15mm的通用侧隙，而是把塑料蜗轮与金属蜗杆的啮合侧隙控制在0.08-0.12mm区间，既抵消了低温下塑料件收缩带来的卡滞风险，也避免了间隙过大导致的升降旷量与反向撞击异响。输出端的卷绳轮做了辐条式镂空设计，不是为了视觉上的轻量化噱头，轮缘的绳槽深度比常规设计深0.3mm，钢丝绳在满行程升降时不会因为车门钣金的轻微形变出现脱槽故障，辐条的排布角度刚好匹配注塑成型时的熔胶流向，减少了轮盘翘曲变形的概率，省去了成型后额外的校形工序。电机外壳的安装耳位做了局部加厚，加厚区域刚好对应车门钣金的安装支撑点，三个固定孔的位置度公差控制在0.05mm以内，装配时不用反复调整电机位置就能对准安装孔位，橡胶减震垫的卡槽深度做了0.2mm的过盈设计，减震垫压入后不会因为长期振动出现松脱，能过滤掉电机运转时的高频振动传递到车门内饰板。左右侧电机的主体机壳、电枢、磁瓦部分做了完全通用化设计，只有输出端的减速箱壳体和卷绳轮方向做了镜像调整，减少了开模数量，也降低了售后配件的储备难度，不用单独区分左右侧的核心配件，只需要更换端盖部分就能完成左右侧的适配。电机尾部的接线端子做了防呆卡扣设计，卡扣的凸起方向和车门线束插头的锁止方向完全匹配，装配时不会出现插反的问题，端子周围的密封胶圈做了唇边结构，车门内的冷凝水顺着壳体流下时不会渗入接线腔，避免了端子氧化导致的接触不良。减速箱内部的润滑脂储油槽做了环形导油结构，蜗轮转动时能把润滑脂持续带到啮合齿面，不会因为长期垂直安装出现润滑脂堆积在箱底、齿面干磨的问题，储油槽的容积刚好容纳3g润滑脂，既不会因为注脂过多导致运转时溢油污染车门内饰，也不会因为脂量不足出现早期磨损。
