板载安装式有源蜂鸣器塑壳结构设计

　　这款蜂鸣器外壳是面向PCB板载安装场景设计的声学元器件防护结构，日常在工业控制板卡、家电主控板、仪器仪表操作面板、小型电子设备告警模块中都能见到这类结构的应用，核心作用是为内部压电蜂鸣片、驱动振荡电路提供物理防护，同时兼顾出声效率与安装便捷性，避免装配、使用过程中元器件受外力磕碰、积灰受潮导致性能衰减。

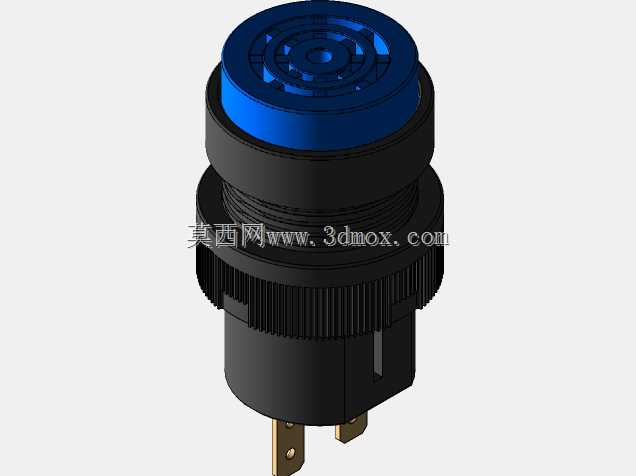

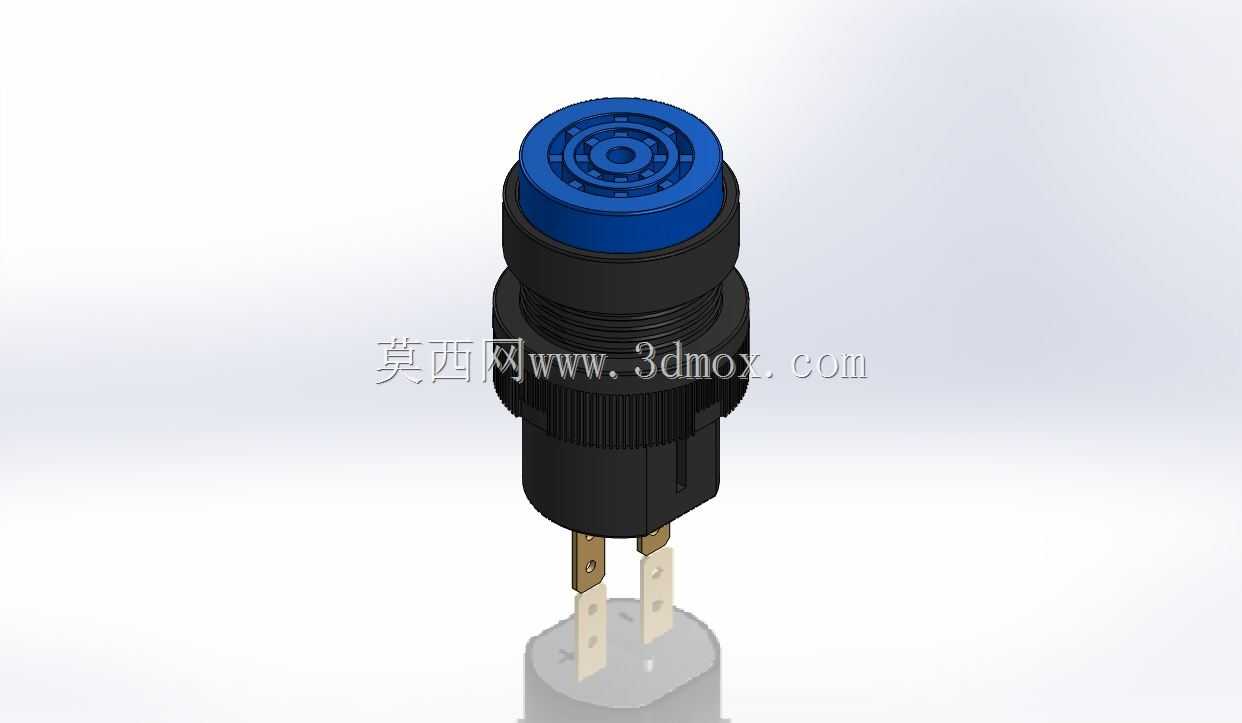

　　从结构设计逻辑来看，整体采用三段式同轴圆柱布局，顶部出声端做了内凹式同心圆格栅设计，没有采用完全通透的开孔，而是通过多圈环形窄缝实现出声，既能够保证蜂鸣片振动产生的声波顺利向外扩散，又能阻挡外界较大颗粒的灰尘、焊锡渣直接落入壳体内部损伤振膜，格栅的凸起环筋还能在面板装配时与配套的防尘密封圈贴合，提升面板安装后的IP防护等级。出声段下方是直径略小的限位轴肩，安装时这个轴肩会抵在PCB板或者设备面板的安装面内侧，控制壳体插入安装孔的深度，避免装配过度挤压内部蜂鸣片导致振膜变形、发声频率偏移。

　　中部的螺纹段采用细牙三角螺纹设计，配套六角薄螺母即可完成面板式安装，螺纹下方的滚花段做了轴向直纹滚花处理，当壳体从面板正面插入安装孔后，滚花段的纹路能够与安装孔内壁形成轻微的阻尼卡滞，在背部拧螺母的时候不需要额外用工具固定壳体，单手即可完成锁紧操作，大幅提升流水线装配效率。滚花段下方的壳体主体做了等直径圆柱设计，内部预留的腔体空间刚好匹配标准直径的压电蜂鸣片与小型贴片驱动电路，腔体深度经过测算，能够让蜂鸣片的振动形成合适的共鸣空间，保证发声的声压级满足常规设备告警需求，不会因为腔体过小导致声音发闷，也不会因为腔体过大出现谐振杂音。

　　底部的接插端采用两片平行的黄铜插片端子，插片的间距严格遵循通用板载接插件的标准间距，能够直接插入PCB板对应的焊盘孔完成波峰焊焊接，不需要额外飞线连接，插片根部做了定位凸台，焊接时凸台会抵在PCB板表面，控制插脚的插入深度，避免插脚过度伸入顶到内部的驱动电路元件。插片表面做了镀锡处理，既能够提升焊接的浸润性，又能防止长期使用后铜片氧化导致接触不良。

　　安装边界方面，这款壳体适配的面板安装孔直径与中部螺纹段外径保持0.2mm的间隙配合，面板厚度适配范围覆盖1mm到5mm的常见钣金、塑料面板，背部焊接端距离PCB板的安全高度预留了3mm的余量，不会和板上其他低矮元件产生干涉；整体外形没有尖锐棱角，所有过渡位置都做了R0.3以上的圆角处理，注塑生产时能够避免应力集中导致的壳体开裂，也能减少装配过程中划伤操作人员的风险。壳体材质选用常用的ABS工程塑料，顶部出声端选用蓝色配色，和常见的黑色按钮、指示灯形成视觉区分，方便设备运维人员快速识别告警元件位置，外壳的壁厚均匀控制在1.2mm，既满足结构强度要求，又能控制注塑成型的周期，减少生产过程中的缩痕、缺胶等不良问题。

　　在实际选型应用中，这类外壳结构不需要额外做定制修改，就能直接适配绝大多数中小功率有源蜂鸣器的内芯，替换不同颜色的顶部端盖还能适配不同设备的配色需求，不管是做嵌入式面板安装，还是直接焊接在PCB板上做内置告警源，都能通过调整锁紧螺母的使用状态快速适配，不需要重新开模调整结构，能够大幅缩短电子设备的结构开发周期，减少元器件选型的适配成本。
