工业用夹持固定剪辑结构件设计

　　在轻工装配、线束加工、小型零部件工位周转的场景里，这类夹持结构件的使用频率远超多数设计人员的初始预判，它不需要承担大吨位的夹持载荷，却要在高频次的开合操作里保持稳定的夹持力，同时适配工位上快速取放的操作节奏，很多时候工位上的操作效率瓶颈，恰恰出在这类不起眼的小夹持件上——如果夹持对位不准、开合行程不合理，操作人员每一次取放工件都会多耗费零点几秒，单日累计下来的工时损耗会非常可观。

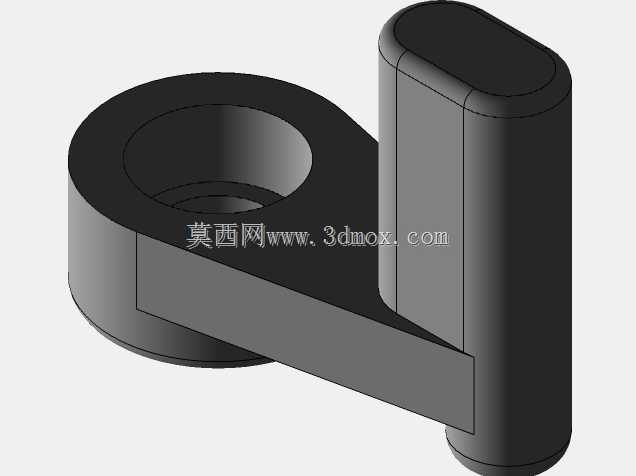

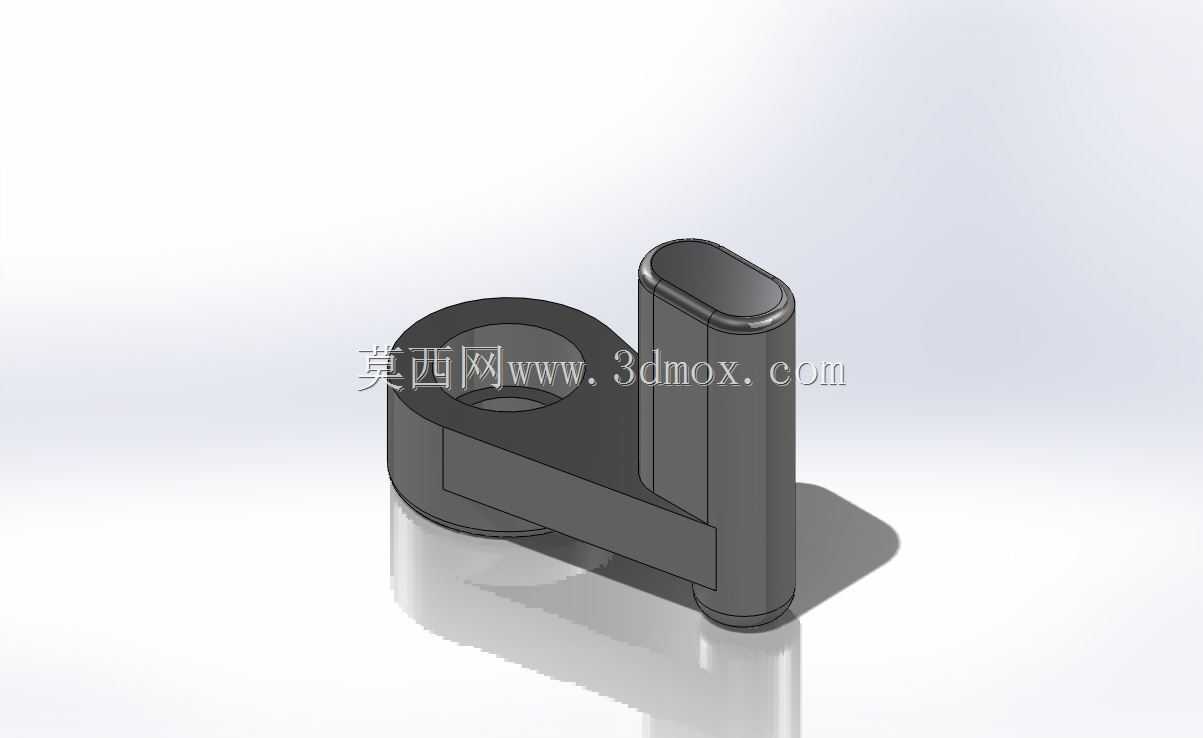

　　从结构功能上拆解，这个构件整合了铰接基座与夹持臂两个核心功能段，左侧带通孔的筒状结构是整个夹子的铰接安装位，这个内孔的尺寸公差需要严格控制，既要保证铰接销轴穿入后没有过大的径向窜动，又要让整个夹持臂绕销轴转动时没有卡滞，孔壁的表面粗糙度要控制在合理区间，避免长期转动磨损后出现间隙过大、夹持对位偏移的问题。和铰接筒垂直相连的板状结构是力传递的连接臂，它的厚度设计需要兼顾刚性与轻量化，过薄会在夹持受力时出现形变，导致夹持面贴合不严，工件容易松脱；过厚则会增加整个构件的重量，不仅提升材料成本，还会让开合操作的阻尼变大，增加操作人员的手部负荷。右侧直立的椭圆柱段是夹持操作的受力臂，椭圆柱形的设计相比常规圆柱更贴合手指捏合的接触面，操作时不会出现打滑的问题，柱体顶端做了圆弧过渡处理，避免操作时剐蹭操作人员的手部，也能减少工件取放时和构件边缘的磕碰划伤。

　　设计这类夹持件的时候，首先要明确安装边界：铰接孔的中心到夹持臂端面的距离决定了整个夹子的开合行程，这个尺寸需要匹配对应工位上被夹持工件的最大厚度，行程过小会放不进工件，行程过大则会让捏合操作的行程变长，降低操作效率。连接臂的转角位置做了圆弧过渡，没有采用直角结构，这是为了避免应力集中——在高频开合的受力工况下，直角转角处很容易出现应力疲劳裂纹，长期使用会出现断裂失效，合适的圆角半径可以分散应力，提升构件的疲劳寿命。整个构件的外形没有多余的凸起结构，所有外露边缘都做了倒角处理，一方面是避免安装操作时被锐边划伤，另一方面也能减少构件在工位上和其他工具、工件的勾挂，避免不必要的操作干扰。

　　从实际使用的适配性来看，这个夹持结构可以直接通过铰接销轴安装在工位的固定支架上，不需要额外设计复杂的安装座，铰接孔的轴向长度和支架的安装间隙匹配，穿入销轴后加装轴用挡圈就可以完成轴向固定，安装拆卸都非常便捷，适合产线快速换型时的工装调整。夹持臂的下端面是实际的夹持工作面，这个平面的平面度需要保证，和被夹持工件接触时可以均匀施加压力，不会因为接触面倾斜出现点接触、压伤工件表面的问题，针对不同的被夹持材质，还可以在这个夹持面上粘贴橡胶垫或者毛毡垫，提升摩擦力的同时避免夹伤软质工件表面。

　　在材料选择上，这类常规工况下使用的夹持件可以选用工程塑料注塑成型，重量轻、成本低，自身有一定的自润滑特性，铰接转动时不需要额外添加润滑剂，适合电子装配、食品包装这类对油污有严格要求的工位；如果需要在有切削液、油污的机加工工位使用，也可以选用铝合金或者不锈钢材质加工，耐腐蚀性更好，结构刚性更强，可以夹持重量更大的工件。不管选用哪种材质，整个构件的形位公差都要重点管控：铰接孔的轴线和夹持臂的平行度、夹持工作面和铰接孔中心的位置度，这些公差直接决定了夹子开合时的对位精度，一旦公差超差，就会出现夹持错位、开合卡滞的问题，哪怕外形尺寸完全一致，也无法正常使用。

　　很多设计人员在做这类小型工装零件的时候，往往会忽略操作手感的细节，比如夹持臂的捏合位置距离铰接点的力臂长度，力臂过短会导致捏合需要的力度变大，操作人员长时间使用会出现手部疲劳；力臂过长则会让整个结构的外形尺寸变大，占用过多的工位空间。这个结构的力臂长度经过了实际工位的操作验证，捏合时只需要施加很小的力就可以获得足够的夹持力，同时整体结构非常紧凑，不会占用过多的工位安装空间，不管是安装在流水线的工位挡板上，还是固定在小型工作台的边缘，都不会和其他工装工具产生干涉。另外，整个构件的外形没有复杂的曲面结构，不管是注塑成型还是机加工都非常容易实现，模具结构简单，加工时的走刀路径也不复杂，量产的良率很高，后续维护更换的成本也很低，非常适合产线大批量配置使用。
