平板式可拆卸合页铰链结构设计

　　这类平板式铰链是日常设备与柜体结构中最常用的铰接连接件，核心作用是实现两个被连接件之间绕固定销轴的定角度回转，同时保证两个安装面在闭合状态下的贴合精度，不会出现错位翘曲的问题。从实际应用场景来看，这类铰链广泛适配各类小型电气柜门板、设备检修门、轻型箱盖、小型家具柜门的铰接需求，相比长排合页，这类双片四孔结构的铰链安装灵活，单扇门可根据重量匹配2-4个铰链分散载荷，不会出现局部应力集中导致的门板下垂问题。

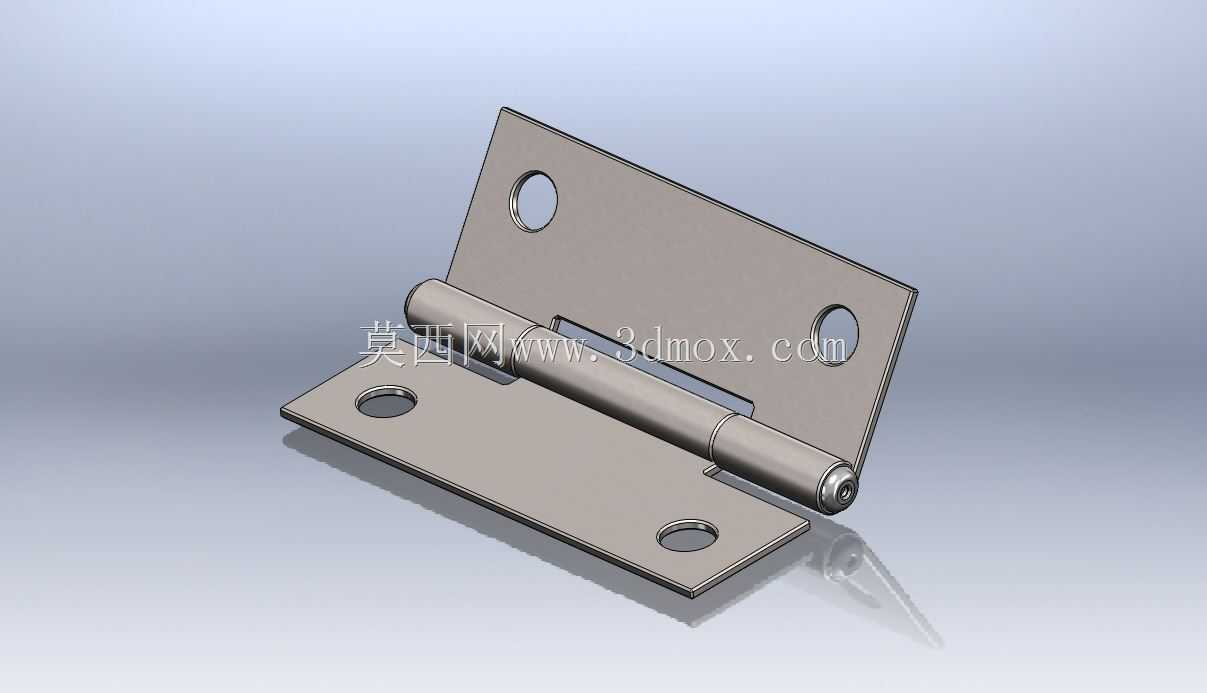

　　从功能特性上看，这款铰链采用两片对称式冲压钢板结构，中间通过卷制的筒状轴套穿入圆柱销轴实现铰接，轴套与销轴之间预留了合理的转动间隙，既保证转动过程无卡滞，又不会因间隙过大导致门板晃动。每片安装翼板上设置两个沉头安装孔，安装时螺丝可完全沉入孔内，不会突出板面影响门板闭合，四个安装孔的孔位同轴度、孔边距都经过严格校核，安装时不需要现场扩孔，直接匹配对应规格的自攻螺丝或者机丝螺丝即可完成固定。销轴两端做了收边铆压处理，使用过程中销轴不会从轴套内滑出，避免铰链散架失效，整体表面做了防锈处理，在常规室内环境下长期使用不会出现锈蚀卡滞的问题。

　　设计思路上，这款铰链优先考虑了安装通用性与结构可靠性，翼板采用平直矩形结构，没有多余的造型凸起，不管是内嵌式安装还是外盖式安装都能适配，轴套的长度刚好匹配两片翼板的卷边长度，转动时两个翼板的接触面贴合紧密，不会出现轴向窜动。从安装边界来看，单片翼板的长度方向尺寸适配常规20-30mm厚度的门板安装需求，安装时只需要在门板和门框对应位置标记孔位，预钻对应直径的底孔即可固定，不需要在门板上开槽挖缺，对安装现场的加工要求极低，普通作业人员使用常规手电钻就能完成安装。翼板的厚度经过载荷校核，单只铰链可承受10kg以内的静态载荷，多只配合使用时可满足更重型门板的铰接需求，转动角度最大可实现180度开合，完全满足常规检修门、箱盖的开合角度需求，不会出现开门角度不足导致内部设备检修操作不便的问题。

　　在结构细节处理上，翼板的所有边角都做了倒钝处理，安装和使用过程中不会划伤操作人员，轴套与翼板的连接位置采用一体卷制成型，没有额外的焊接接缝，整体结构强度更高，长期反复开合不会出现轴套断裂脱落的问题。销轴与轴套的配合间隙控制在0.1mm以内，转动时阻尼均匀，既不会过松导致门板自由晃动，也不会过紧导致开门费力，日常使用过程中不需要额外添加润滑油维护，长期使用磨损量极小。这类铰链在选型时，只需要根据被连接件的重量、安装面的尺寸匹配对应数量的铰链即可，不需要额外定制结构，标准化程度高，互换性强，是轻型铰接结构中性价比极高的选择。
