气瓶专用剪式夹持吊具结构设计

高压气瓶在车间转运、仓储堆叠环节，传统钢丝绳捆扎、链条兜吊的作业方式始终存在滑脱、瓶身刮伤、夹持力不均的隐患，尤其是满装状态下重量超40kg的工业气瓶，一旦吊点偏移极易引发倾覆风险。这款剪式夹持吊具的结构设计，完全围绕现场吊装的受力特性做适配，没有冗余的装饰性结构，每一处弯折、每一个螺栓孔位都对应实际加工与使用的需求。

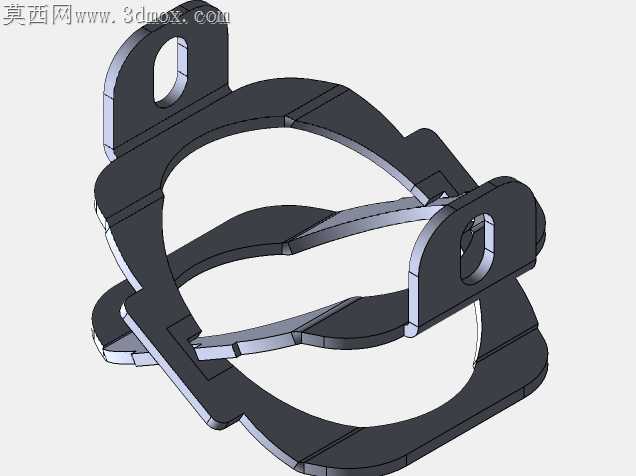

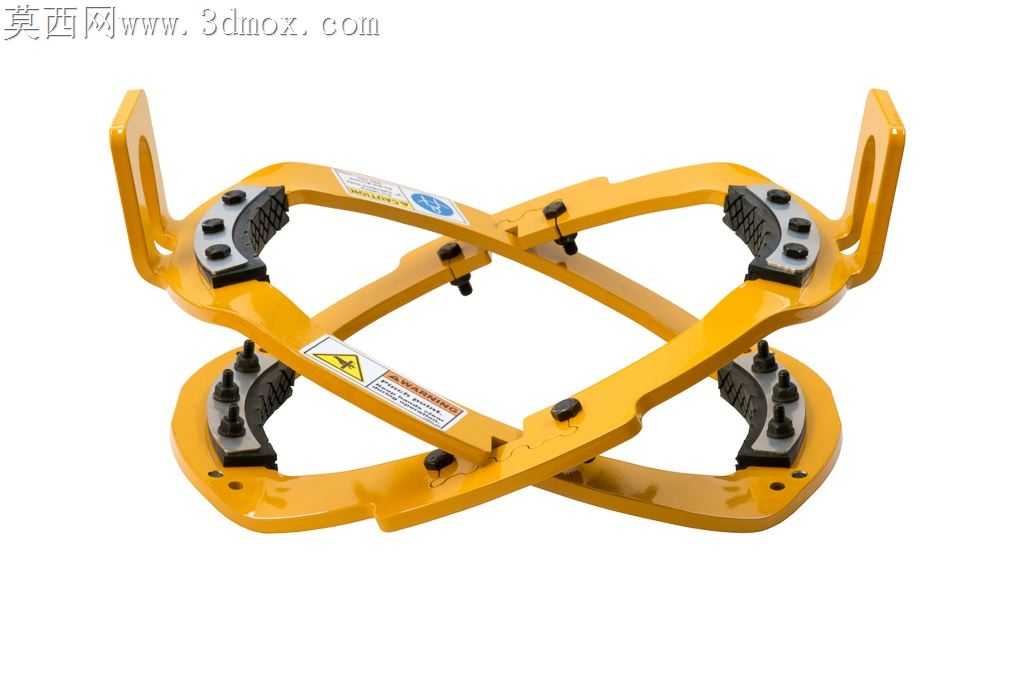

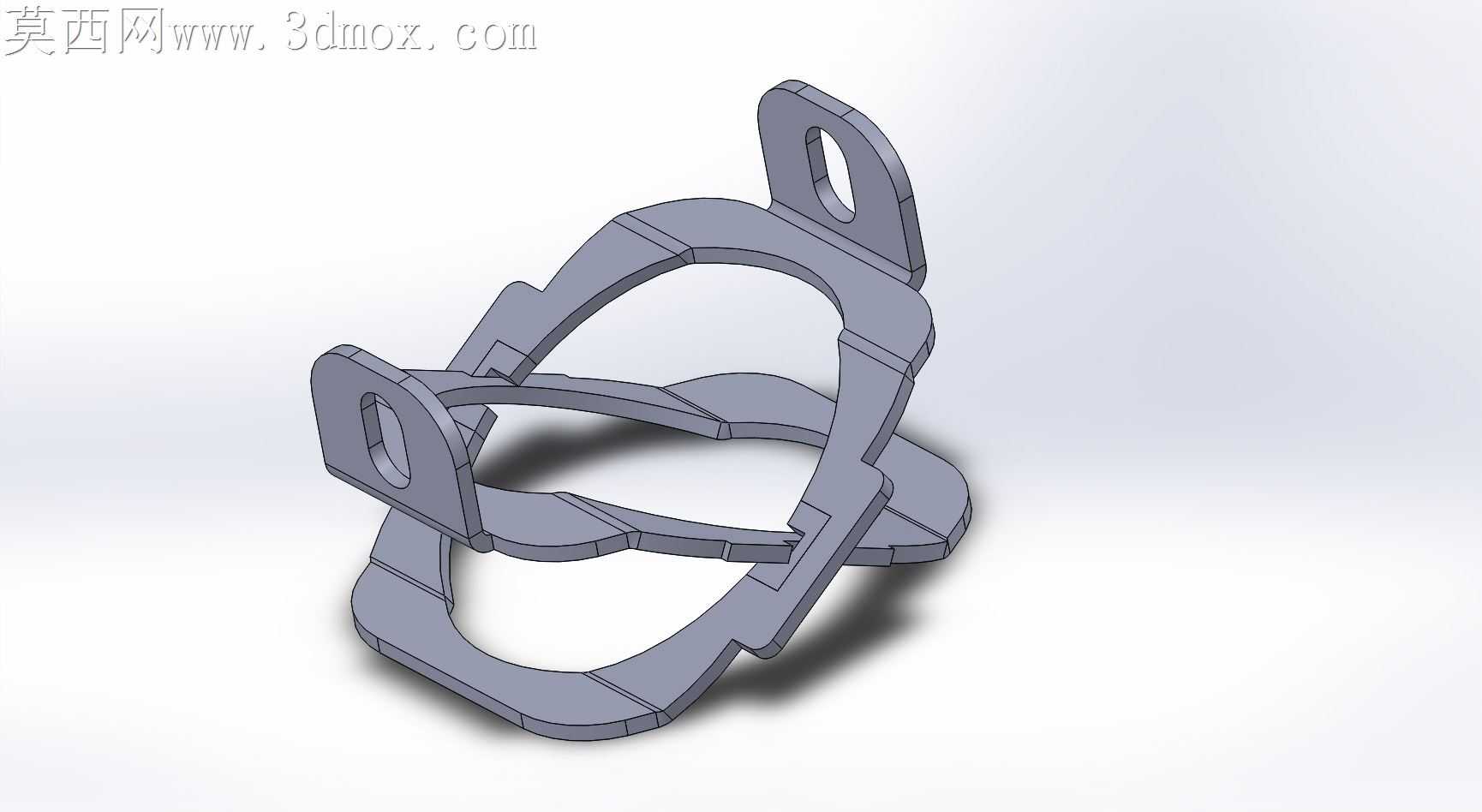

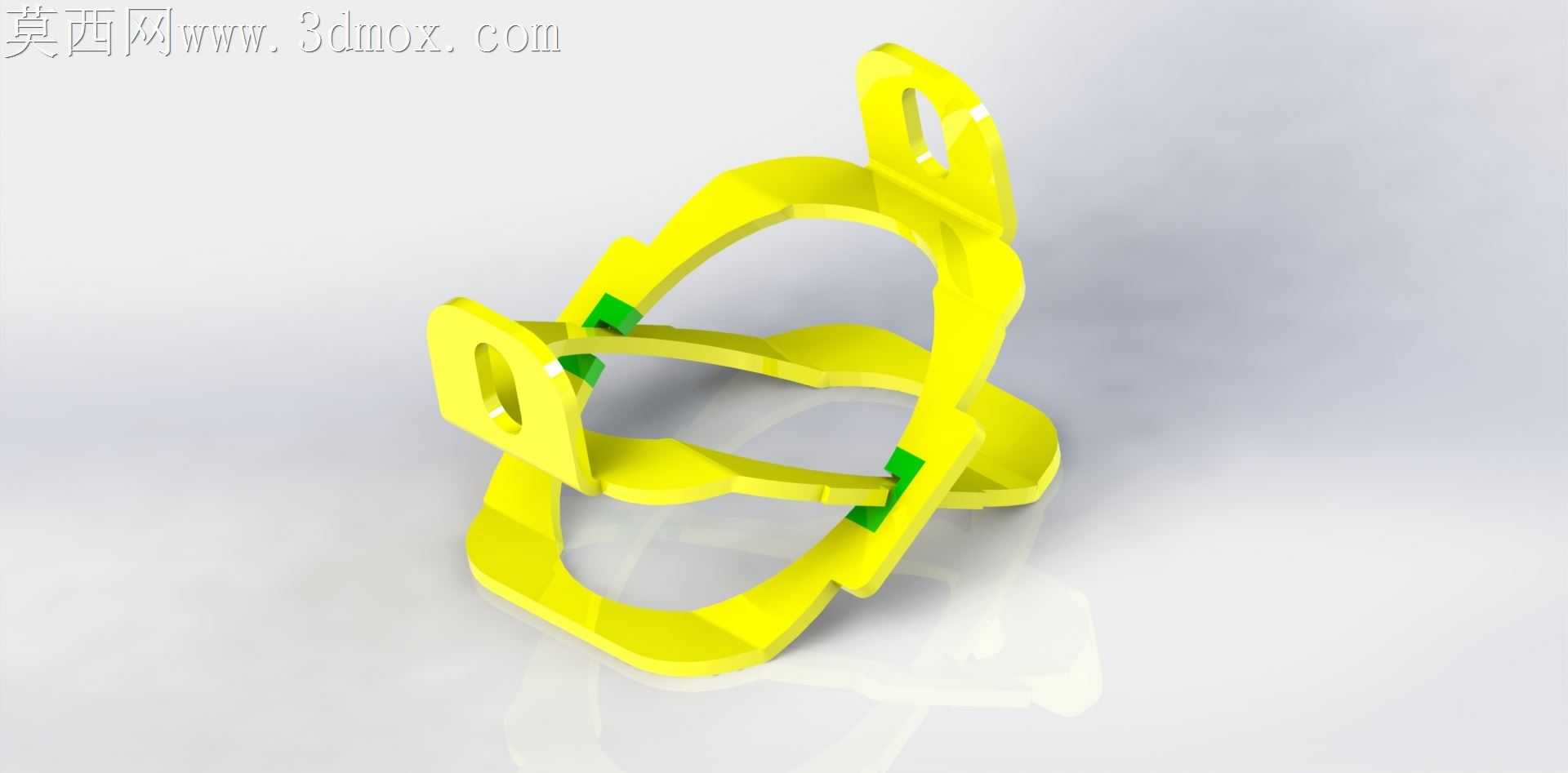

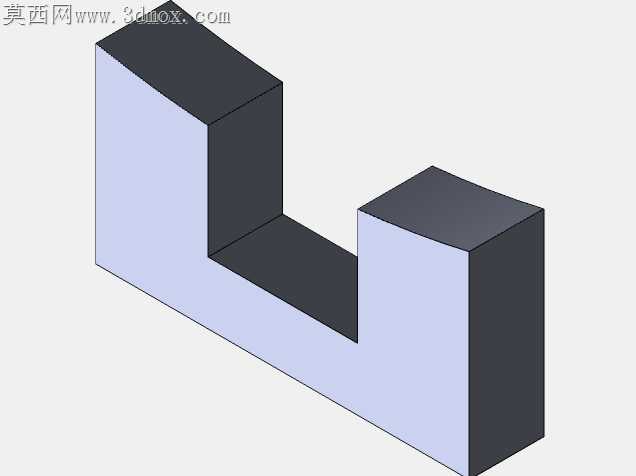

夹持臂的曲面弧度没有采用通用圆弧拟合，而是针对常用40L工业气瓶的瓶肩锥度做了分段贴合设计，接触区域内嵌的防滑压块，预留了1.2mm的橡胶衬垫安装槽，压块与夹持臂的连接采用沉头内六角螺栓，螺栓头部完全没入臂体平面，避免吊装过程中螺栓刮蹭瓶身漆层，也防止长期磕碰导致螺栓松动脱落。剪式铰接点的轴孔配合选用H7/g6间隙公差，既保证开合动作顺滑无卡滞，又不会因间隙过大产生夹持晃量，轴端采用卡簧限位而非螺栓锁紧，减少日常维护的拆装步骤，适配车间高频次作业的损耗更换需求。

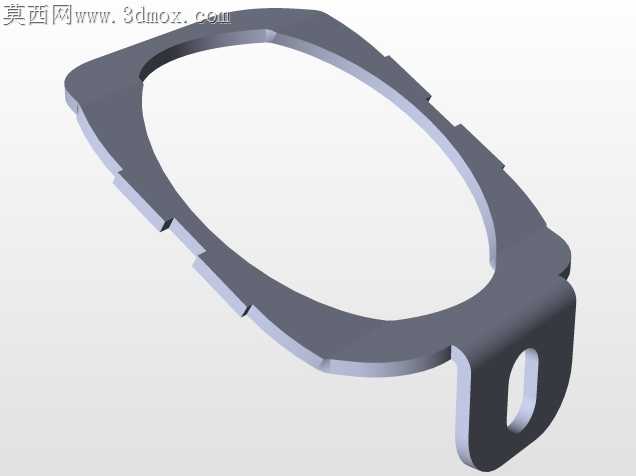

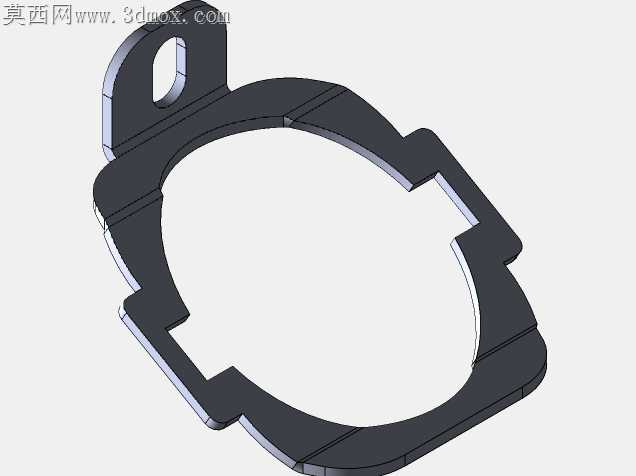

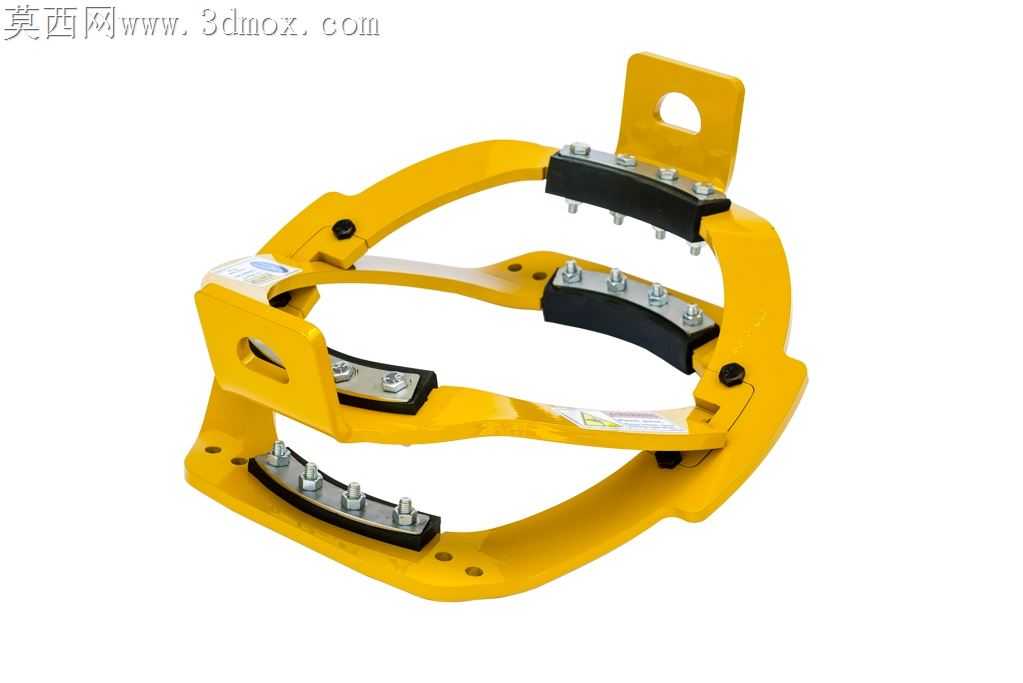

吊环连接的受力臂做了15度的外撇角度，当钢丝绳起吊受力时，拉力会顺着臂体传导至两个夹持端，自动产生向内的抱紧力，吊重越大夹持力越强，完全不需要额外的锁止机构，从结构原理上规避了锁具失效松脱的风险。臂体的弯折处做了R8的圆角过渡，没有采用直角折弯，避免冲压加工时应力集中导致臂体开裂，也防止作业人员搬运时被锐边划伤。夹持臂内侧的压块排布做了错位设计，上下两层压块分别对应瓶肩的不同锥面位置，起吊时瓶身的重力会让两层压块同时贴合受力，不会出现单点应力集中压凹瓶身的情况。

焊接位置全部避开了受力传导的主路径，吊耳与臂体的连接采用满焊后打磨平焊道，既保证焊接强度，又不会因焊道凸起影响吊环的转动角度。整体臂体选用6mm厚的Q235钢板冲压成型，没有采用铸造件，一方面降低加工成本，另一方面冲压件的材质韧性更适合起重场景的冲击载荷，不会出现铸造件常见的砂眼、裂纹导致的突发断裂。开合位置的限位凸台做了一体化冲压成型，不需要额外焊接限位块，减少装配工序的同时，避免长期使用后限位块开焊脱落导致夹持臂过度张开。

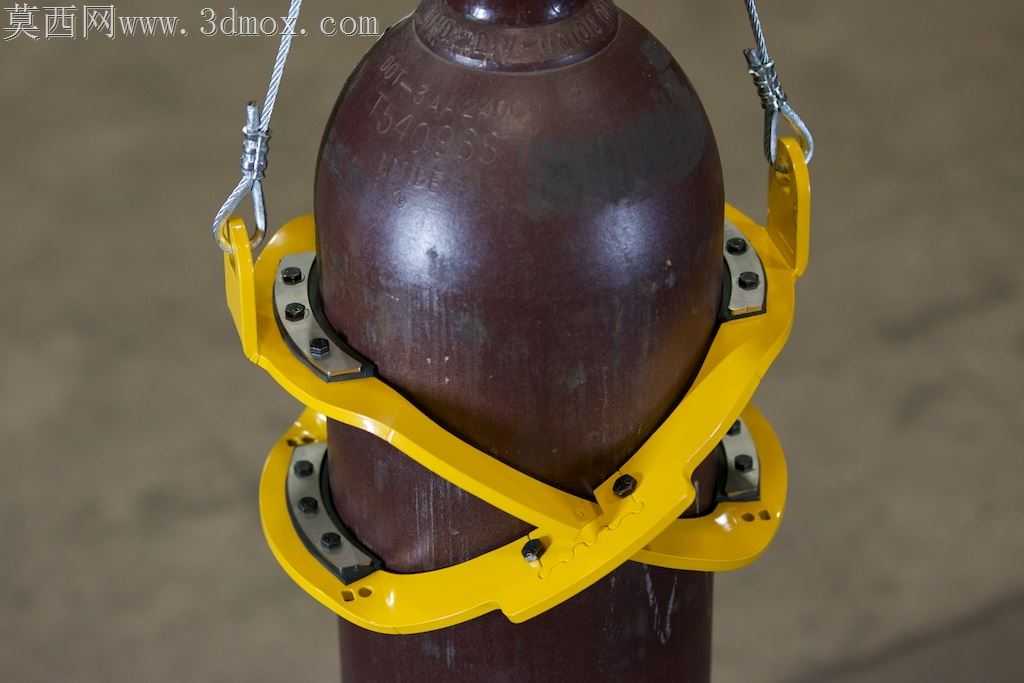

现场试吊测试时，满装气瓶反复起吊300次，臂体没有出现形变，压块的橡胶衬垫磨损均匀，铰接点没有出现旷量，哪怕是瓶身沾有少量油污、水渍的状态下，夹持力依然足够，不会出现打滑下滑的情况。针对不同规格的气瓶，只需要更换对应弧度的压块即可，不需要更换整个臂体，大幅降低了后续的配件成本，也让这套吊具能适配氧气、二氧化碳、氩气等多种常见工业气瓶的转运需求。
