液压空气系统用热风盘管换热结构

在民用住宅、小型商用空间的复合式冷暖供给系统中，热风盘管是衔接热源端与空气输配端的核心换热部件，这类部件常配套热水锅炉、燃气或燃油热源设备使用，同时可兼容冷热源切换，在供暖季承担热风制备功能，在制冷季可对接空调机组完成冷风分配，一套管路系统即可覆盖全年冷暖供给需求，大幅减少独立管线铺设的空间占用与材料成本。

从实际运行逻辑来看，热源设备加热后的循环热水通过管路输送至盘管内部的流道，均匀分布在多排并联的换热管中，管外配套的鼓风组件驱动室内空气横向掠过换热管外表面，通过管壁完成热量交换，被加热后的空气顺着送风管道均匀输送到各个房间，相比直接燃烧加热的强制热风系统，这种水-气换热的方式可将出风温度稳定控制在49℃到60℃区间，不会出现局部过热导致的空气过度干燥问题，室内温感更柔和，长时间供暖也不会出现明显的体感不适。

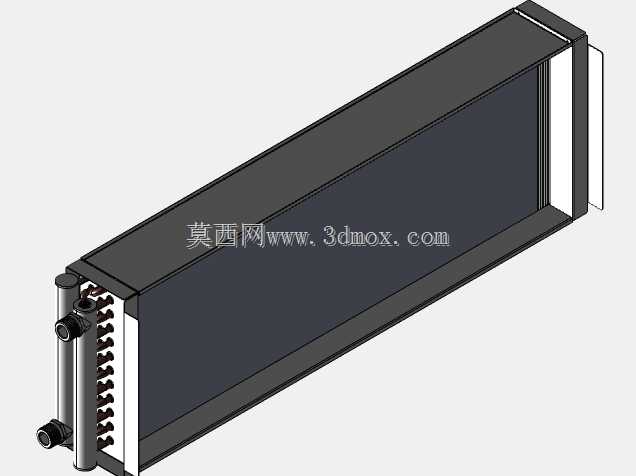

该盘管的结构设计充分考虑了安装与运维的实际需求，整体采用窄长型长方体布局，厚度方向尺寸做了压缩设计，可直接嵌入吊顶夹层、立式空调箱内部或者墙面暗装腔体中，不会过多占用室内有效空间；端部预留的两个管路接口采用标准管螺纹设计，可直接对接现场的供回水管路，无需额外定制转换接头，接口旁设置的排气与排污结构，可在系统充水阶段快速排出管内积气，长期使用后也可通过排污口排出管内沉积的杂质，避免流道堵塞影响换热效率。换热核心区采用密排肋片结构，在有限的体积内最大化拓展换热面积，肋片与换热管采用紧密胀接工艺，减少接触热阻，保证热量传递效率；外壳采用薄钢板折弯成型，边缘做折边强化处理，既可以降低运行过程中的振动噪音，也能形成规整的风道边界，引导空气全部流经换热区域，避免旁流漏风导致的换热效率损失。

在三维建模过程中，需要重点把控几个关键边界：一是换热管的排布间距，既要保证肋片安装空间，也要控制空气流经时的阻力在适配风机的风压范围内，避免风阻过大导致送风量不足；二是端部水室的流道设计，要保证进入各排换热管的热水流量均匀，避免局部管段流量过低导致的换热不均；三是外壳的安装固定点位预留，要匹配常规空调箱、风管的标准安装孔位，降低现场安装的适配难度。这类盘管的设计不需要追求过高的换热参数冗余，而是要在换热效率、风阻、水阻、安装尺寸之间找到平衡，适配中小空间冷暖系统的实际运行工况，保证长期运行的稳定性与维护便捷性。
