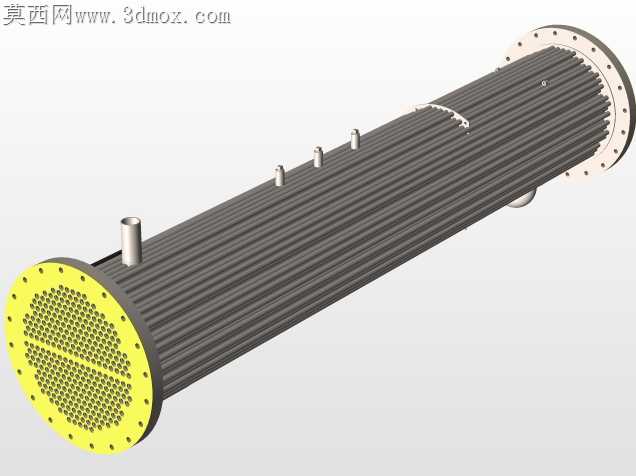

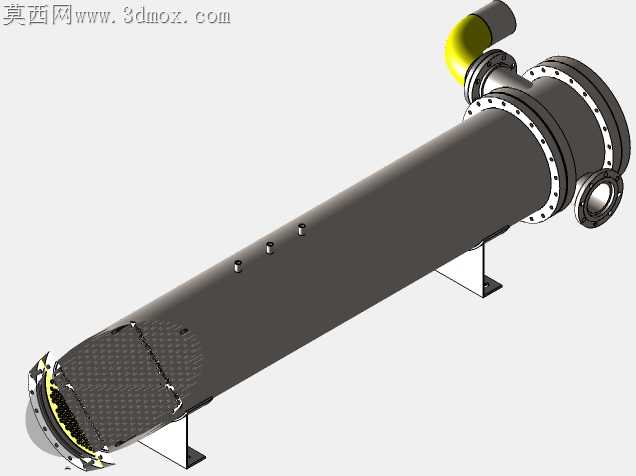

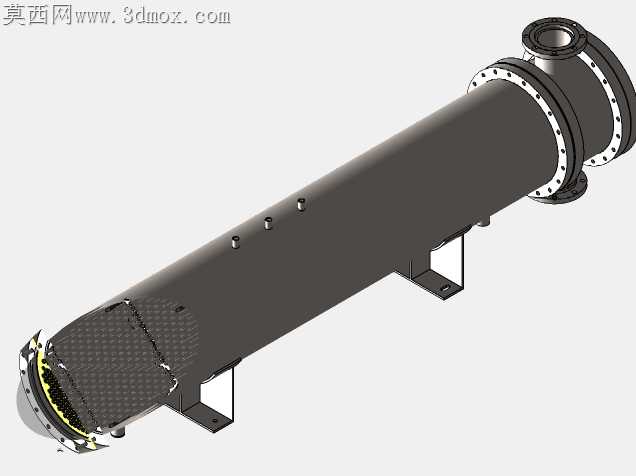

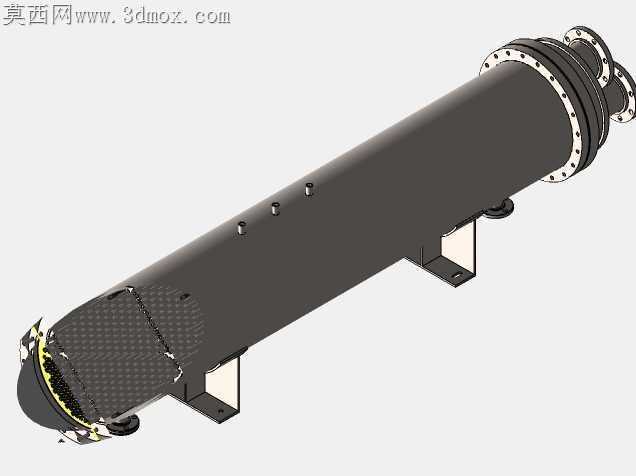

船用钛材管壳式冷凝换热装置

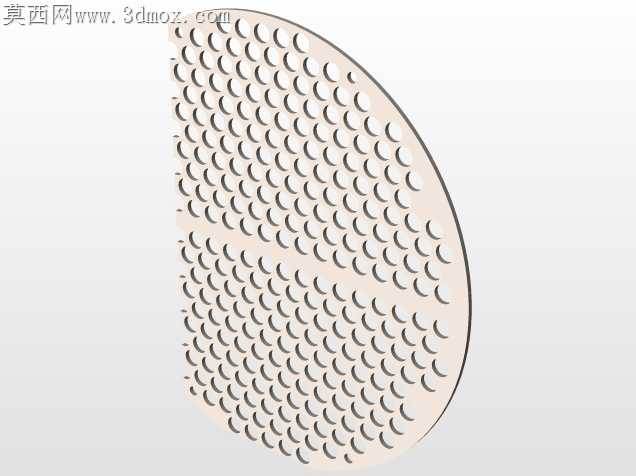

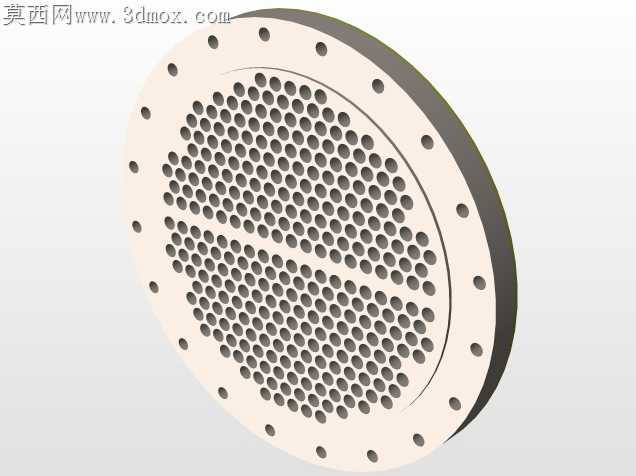

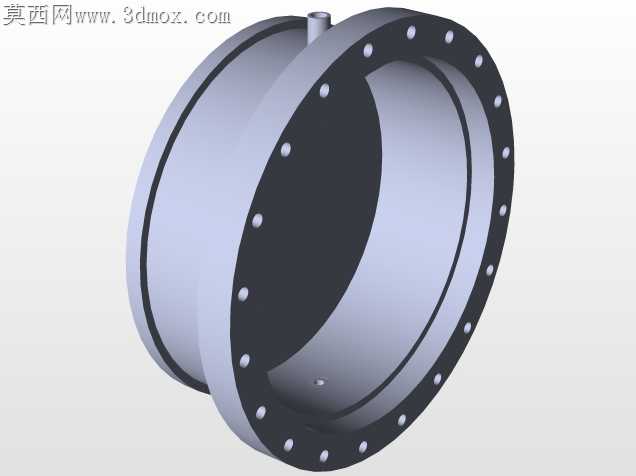

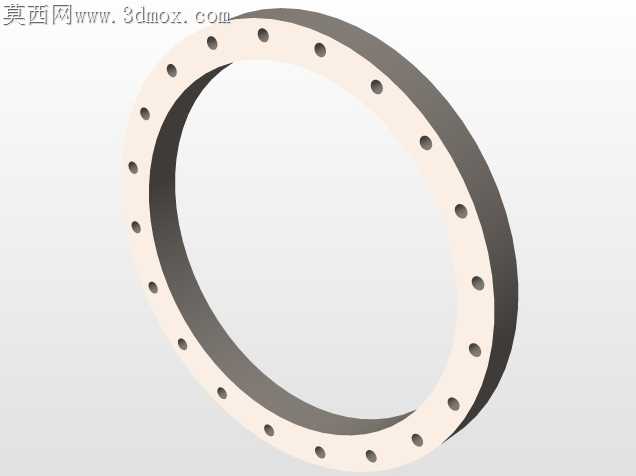

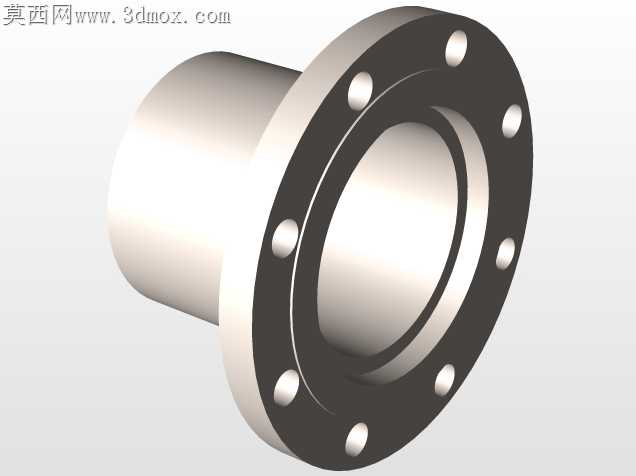

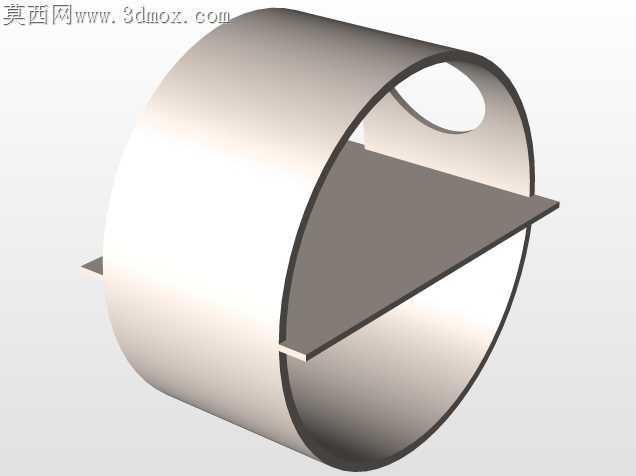

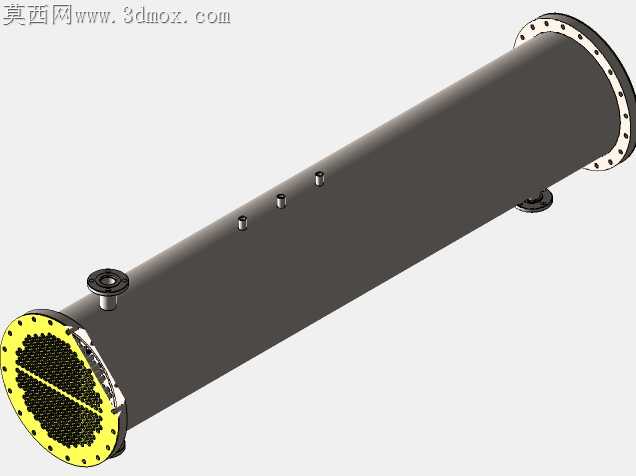

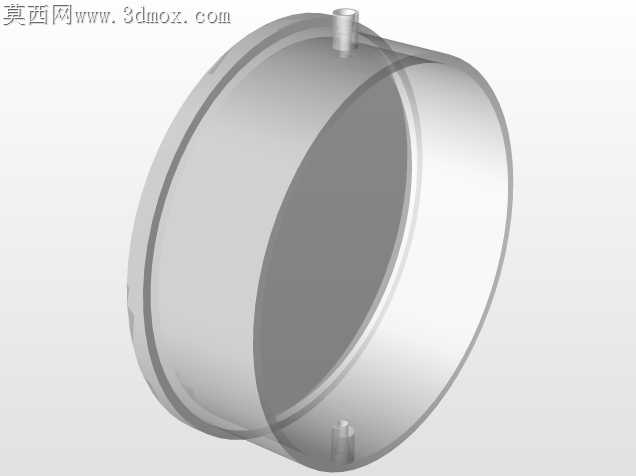

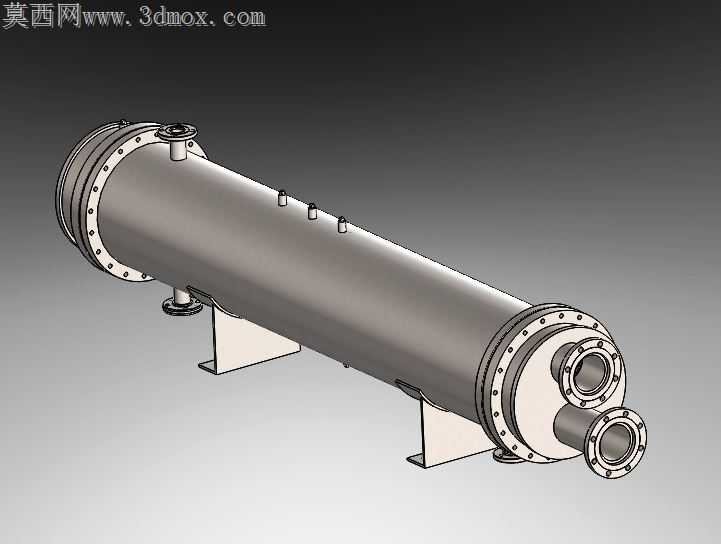

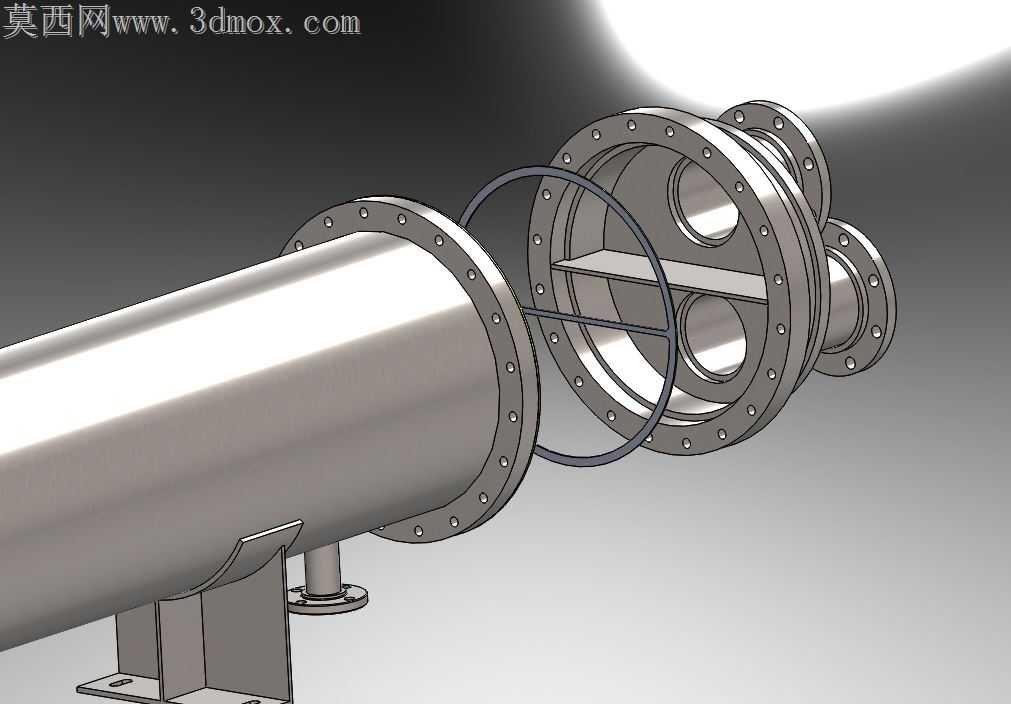

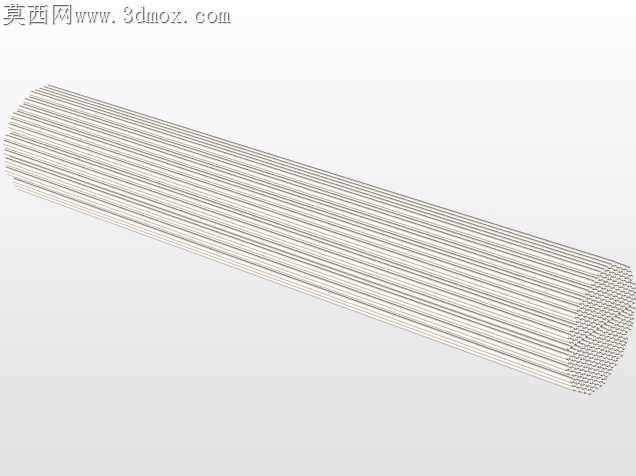

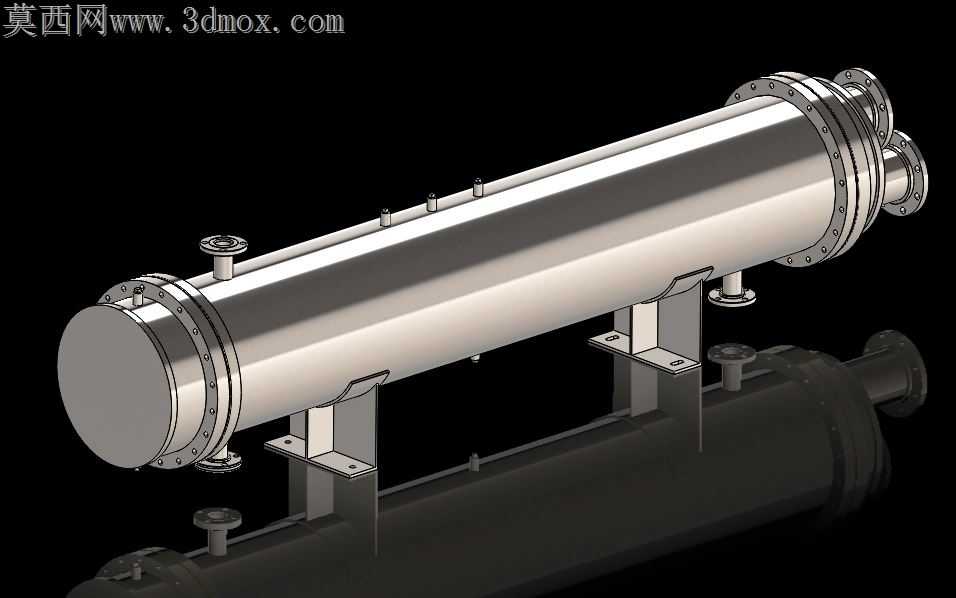

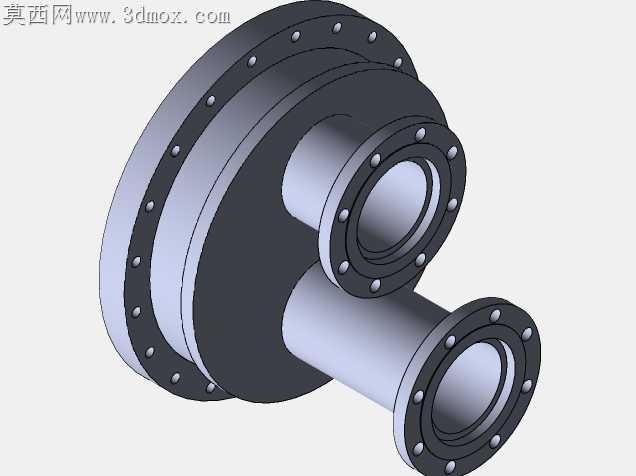

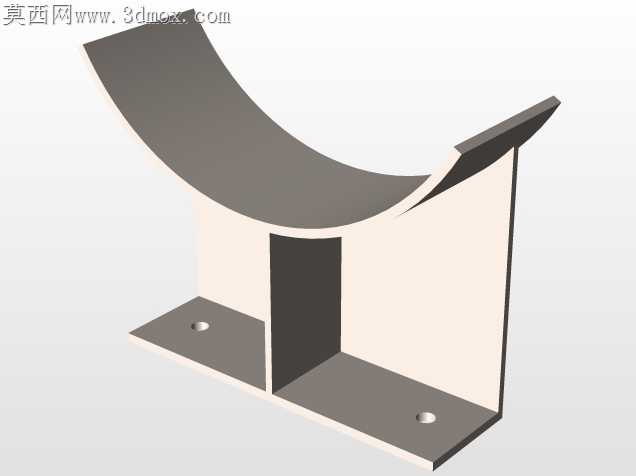

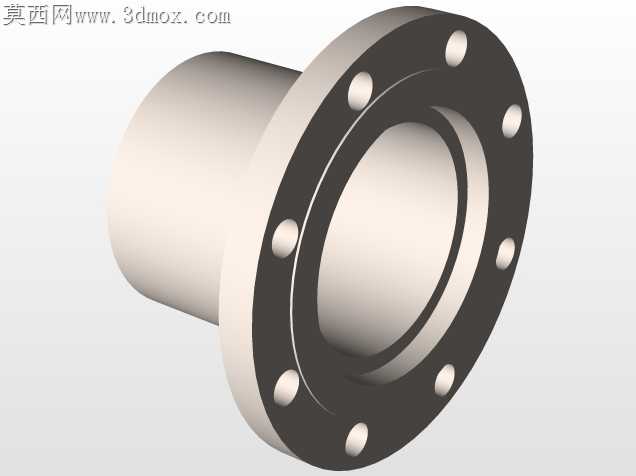

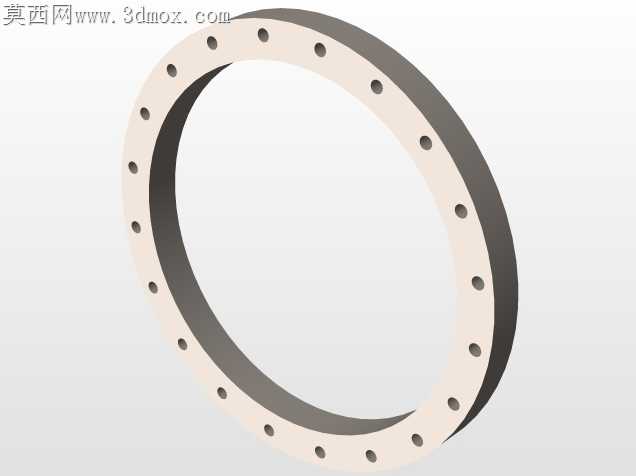

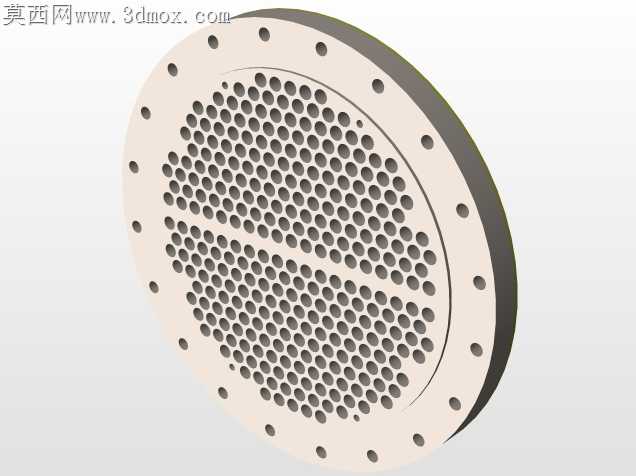

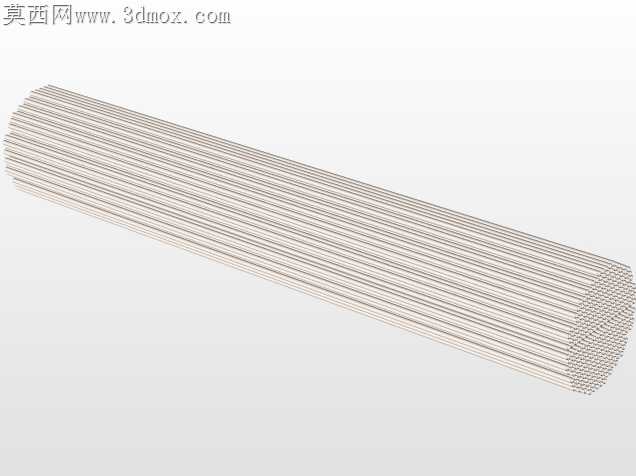

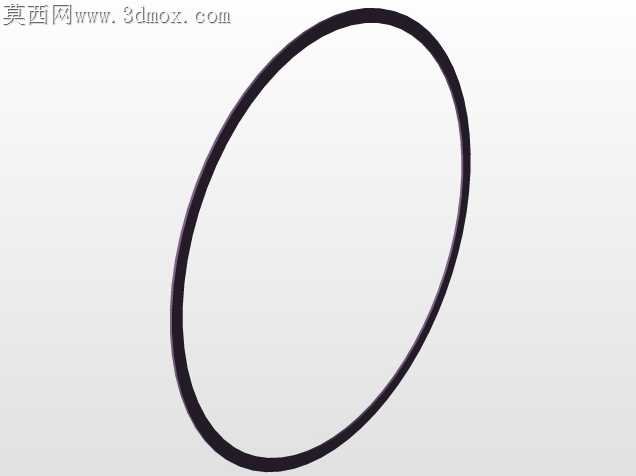

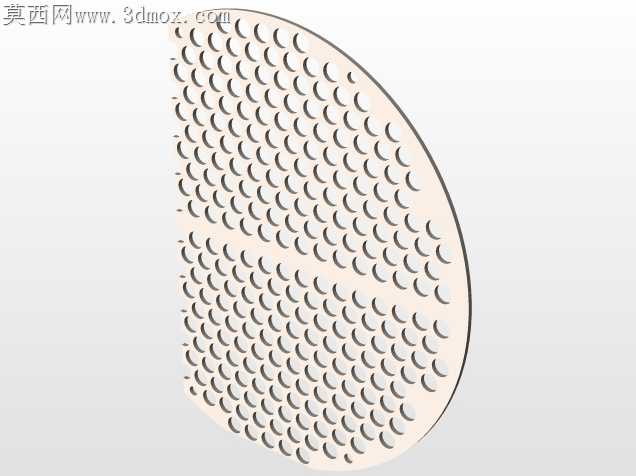

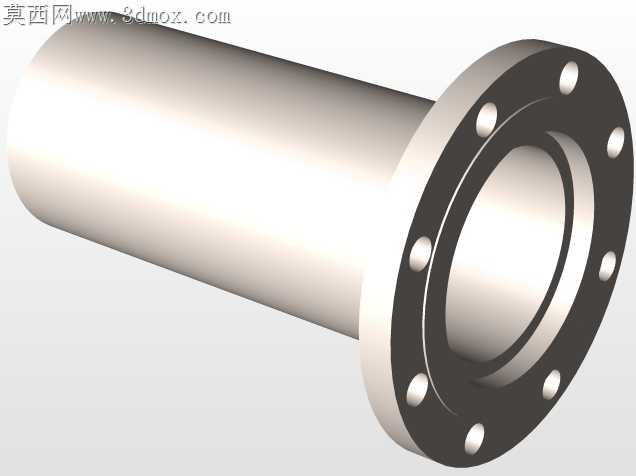

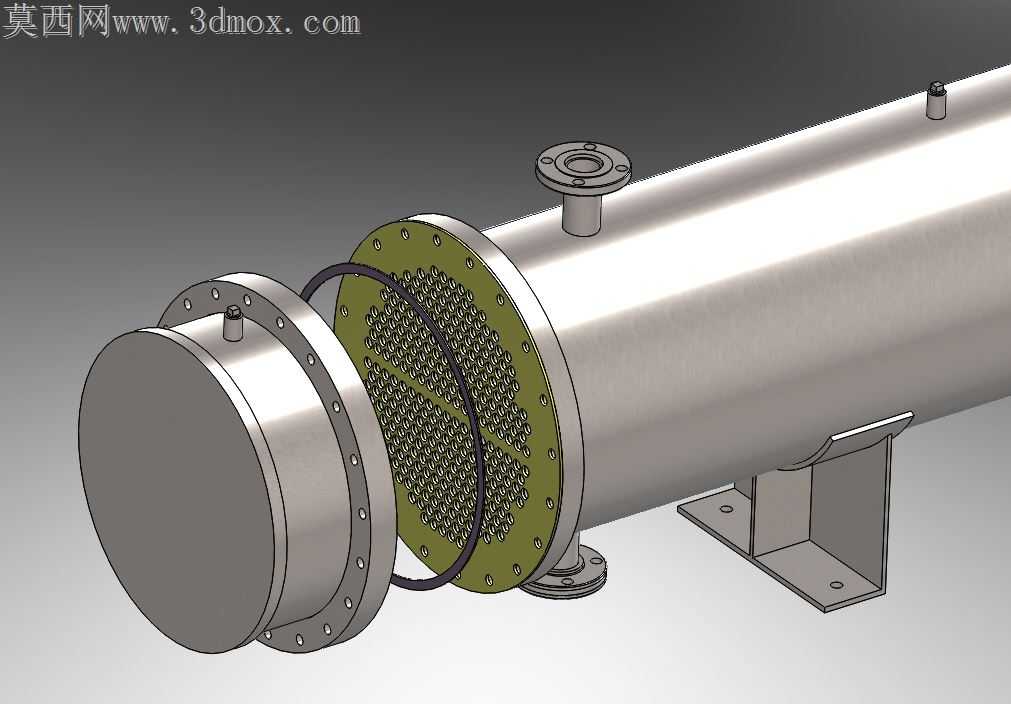

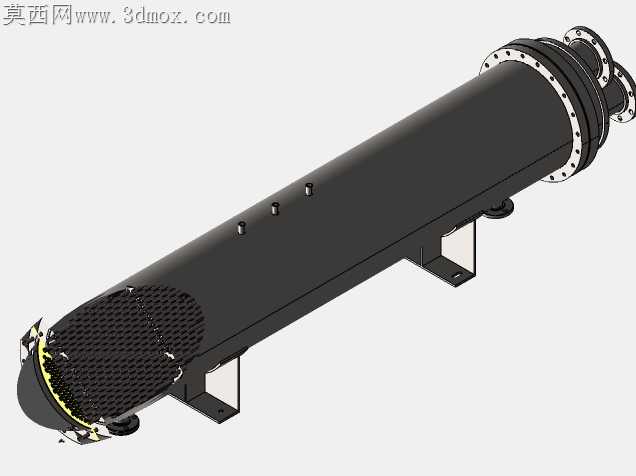

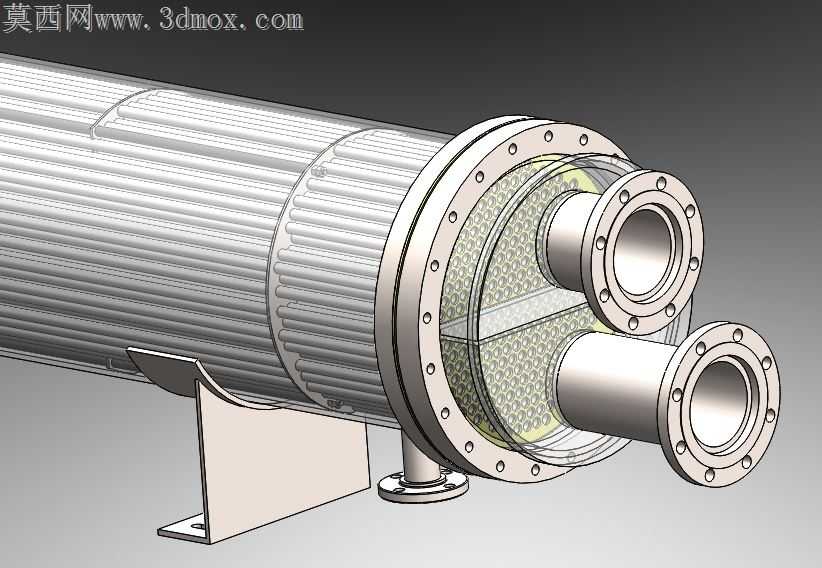

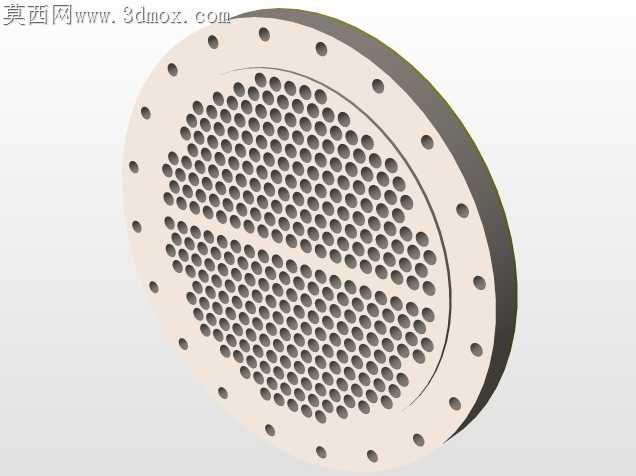

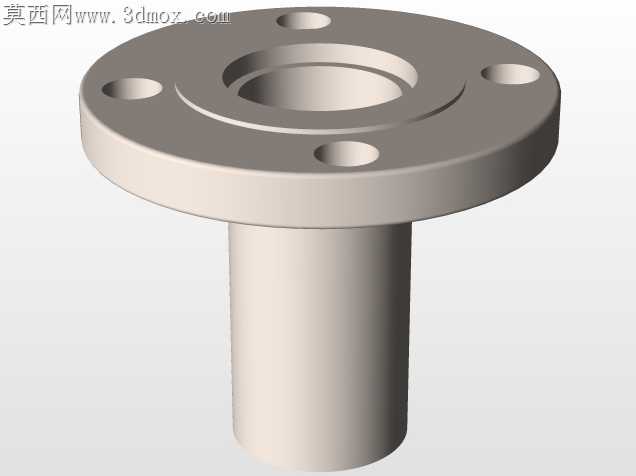

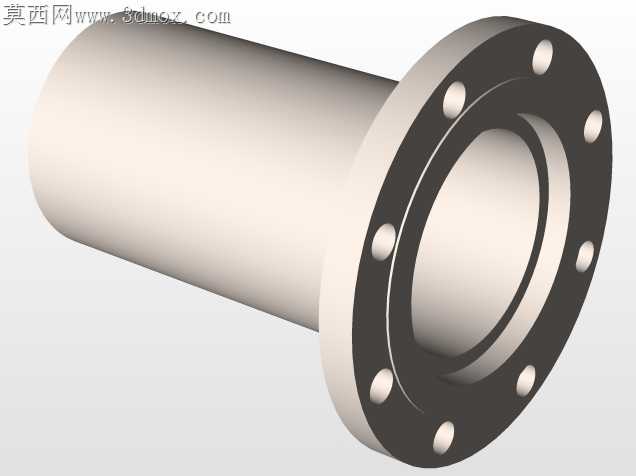

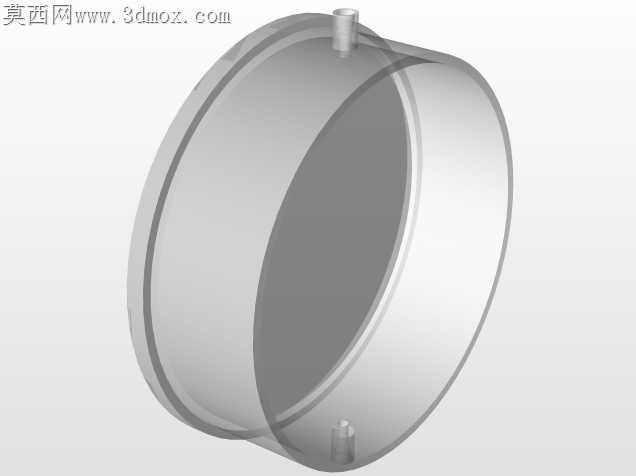

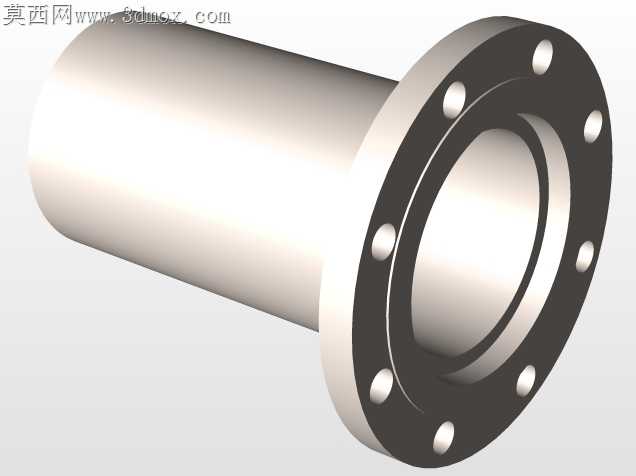

船舶航行时舱内制冷系统的冷凝端常年直面高盐雾、船体持续振动、海水侧强腐蚀的复杂工况，常规铜质换热管使用两到三年就会出现点蚀穿孔，制冷剂泄漏后不仅会造成制冷失效，漏入海水的制冷剂还会顺着管路侵蚀压缩机阀片，维修成本极高。这款船用冷凝器在结构设计阶段就把加工适配性放在核心位置，管板选用钛合金锻件，所有管孔的铰削公差严格控制在0.02mm以内，穿管前每根钛管的端部都做了30度倒角抛光，避免穿管时划伤管壁留下腐蚀隐患。管板与筒体连接的法兰密封面没有采用通用的突面结构，而是加工了两道同心梯形密封槽，适配耐油耐海水腐蚀的丁腈橡胶O型圈，哪怕船体遭遇横摇15度的恶劣海况，密封面也不会因为单侧受力出现渗漏。支座部分没有直接焊接在筒体上，而是在筒体与支座之间加了3mm厚的丁腈橡胶减震垫，支座的安装孔做成长圆孔，抵消船体航行时的振动位移，避免焊缝长期受交变应力出现开裂。热侧走制冷剂的腔室里，折流板的间距没有按通用换热器的等距排布，靠近制冷剂入口的前三块折流板间距缩小15%，让刚进入的高温气态制冷剂快速分散，避免局部热流密度过高造成管程局部结垢，冷侧海水的进出口都设置在同一端的上下位置，端盖内部做了导流隔板，让海水在管程内形成双回程流动，哪怕船舶倾斜时也不会出现管内气塞，保证换热效率稳定。管头与管板的连接采用胀接加密封焊的双重工艺，胀接时控制胀管率在6%到8%之间，既保证管壁与管孔紧密贴合，又不会因为胀接过度造成钛管出现冷作硬化裂纹，焊接时采用氩弧自熔焊，不添加焊丝，避免异种金属接触形成电偶腐蚀。筒体上的各个仪表接口、排液排气接口的位置都避开了折流板的安装位置，加工时提前在筒体上划好定位线，开孔后做内孔倒角，焊接接口时采用小电流多层焊，避免筒体局部受热变形影响管束的装配精度。端盖的法兰螺栓孔采用跨中布置，不会和筒体法兰的螺栓孔出现对位偏差，拧紧螺栓时按对角顺序分三次施加扭矩，保证密封面受力均匀，不会出现局部压溃密封垫的问题。钛管的排布采用正三角形排列，相比正方形排列能在相同筒径下多布置12%的换热管，同时管间的流速能保持在1.2m/s左右，既不会因为流速过低造成海生物附着堵塞，也不会因为流速过高冲刷管壁造成腐蚀加速。
