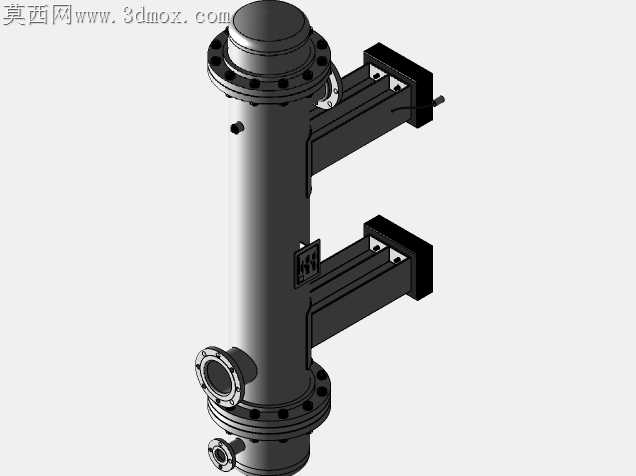

可拆卸管束立式管壳式换热设备结构

本模型采用三维参数化建模方式完成立式管壳式换热器的全结构搭建，完整还原了可拆卸管束结构的全部细节特征。建模过程中严格遵循压力容器设计规范，对筒体、管板、法兰、接管、支座等核心部件进行1:1比例的特征还原，所有法兰螺栓孔位、接管口径、支座安装尺寸均按照标准规范进行参数化约束，确保各部件装配无干涉，可直接用于结构校核与装配演示。材质渲染方面，针对承压筒体、法兰部件采用碳钢哑光金属材质，还原设备真实的金属质感与表面处理效果，对接管密封面、螺栓紧固件做了细节的倒角与纹理处理，支座部分做了安装面的防滑纹理刻画，整体渲染效果层次分明，清晰区分不同功能部件的结构边界。结构设计上，重点实现了管束可拆卸的核心特性，内置鞍座结构、接地接线结构均做了独立建模，同时还原了6英寸程喷嘴、2英寸程喷嘴的接口结构，所有接管与筒体的连接部位均做了焊接坡口的细节刻画，封头与管板的法兰连接结构完整还原了密封面、螺栓排布的全部细节，侧面的两个侧置支座采用悬臂式支撑结构，建模时对支撑筋板、安装底板的厚度、开孔位置均做了精准的尺寸约束，确保支撑结构的力学合理性。设计思路围绕ASME压力容器设计标准展开，在保证设备承压能力的前提下优化管束拆卸空间，将管程与壳程的流道接口做了合理的位置布局，避免管路干涉，同时预留了接地端子的安装位置，满足设备的静电接地安全要求，整体结构紧凑，支撑稳定，各部件的拆分逻辑符合实际设备的检修拆装流程，可直观展示可拆卸管束换热器的内部构造与装配关系，为换热设备的结构认知、教学演示、方案优化提供精准的三维模型支撑。
