商用通风空气冷却机组结构设计

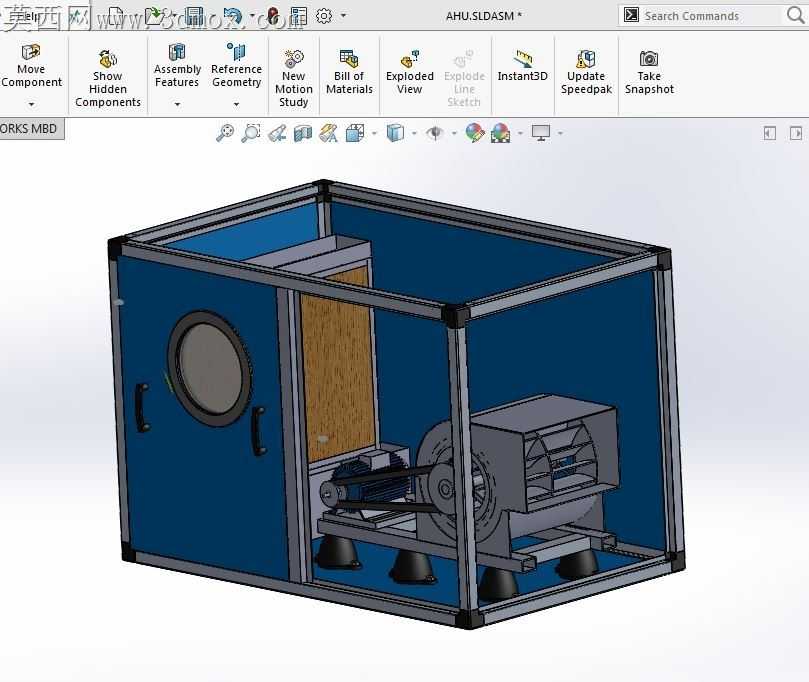

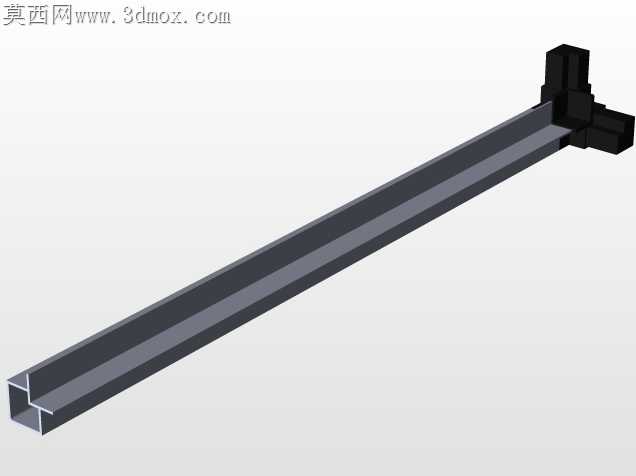

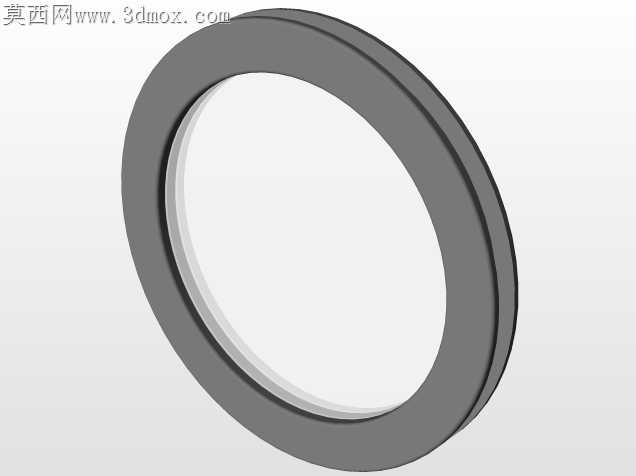

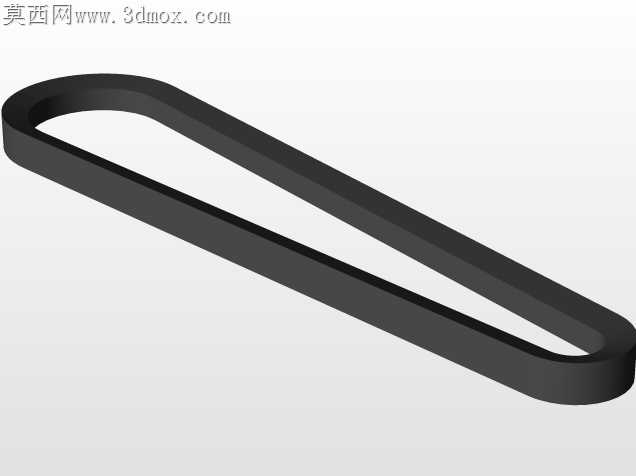

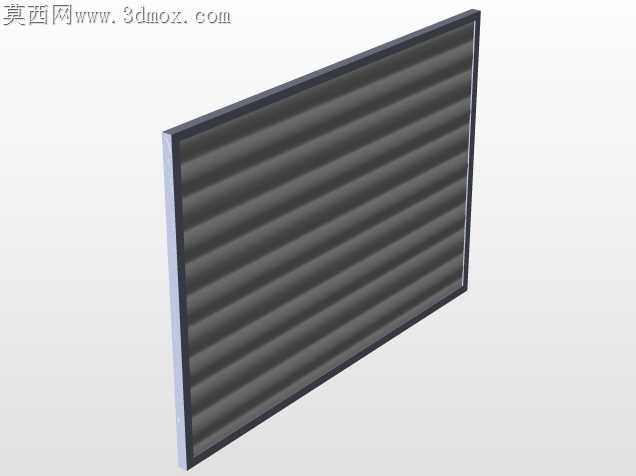

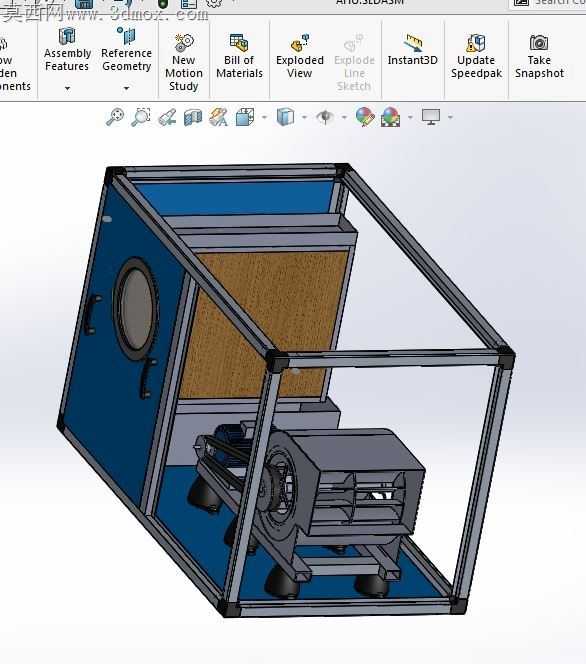

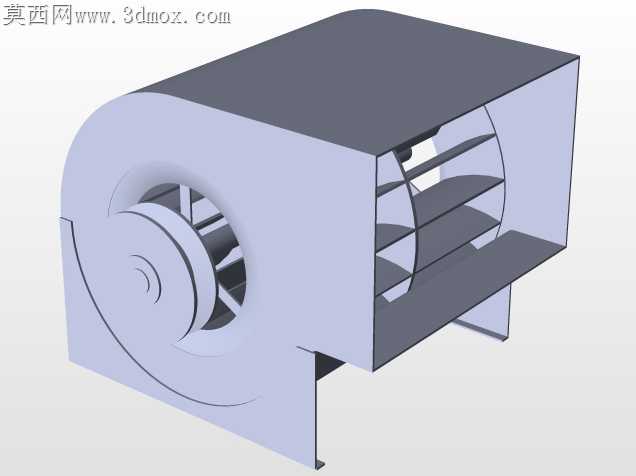

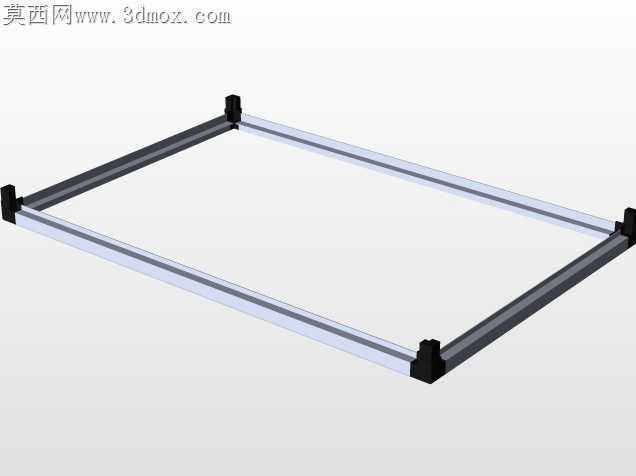

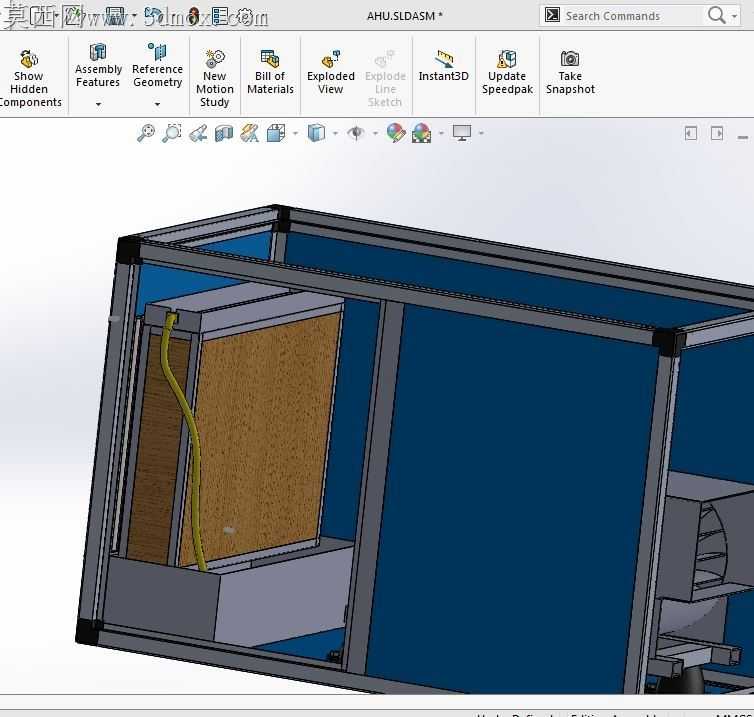

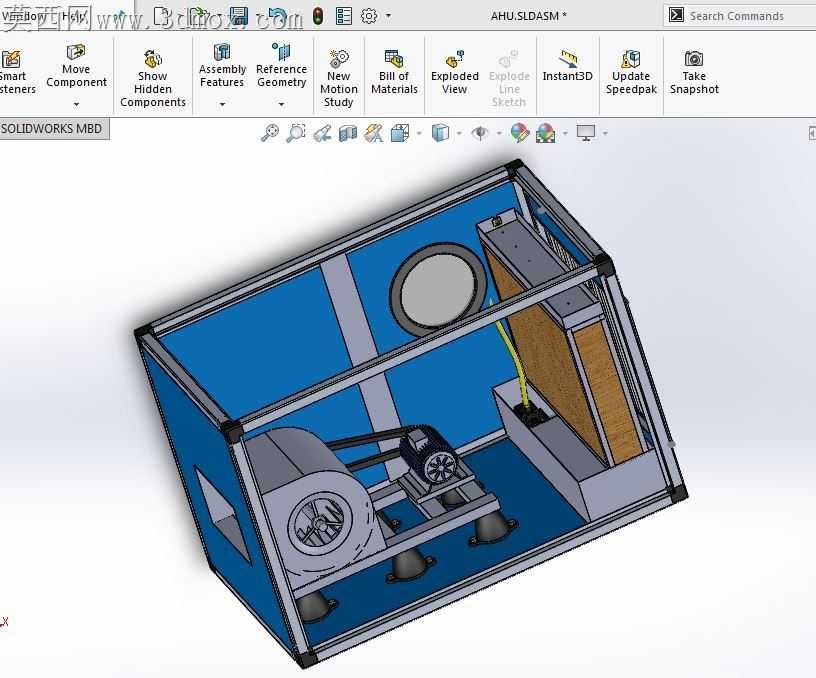

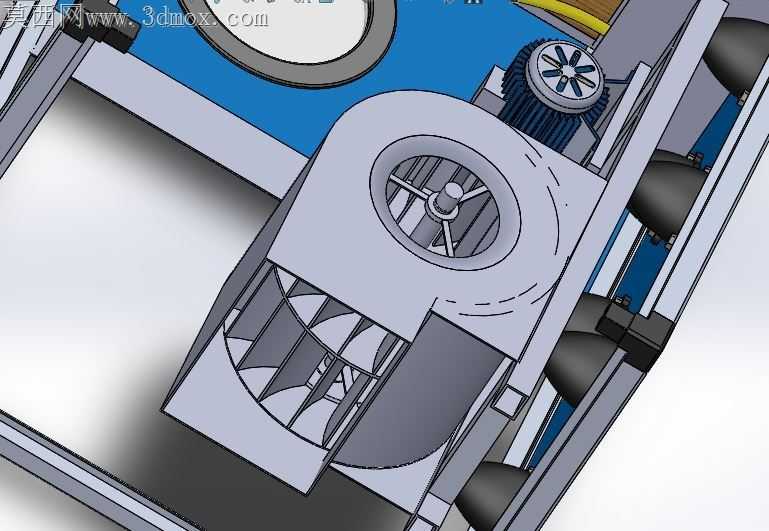

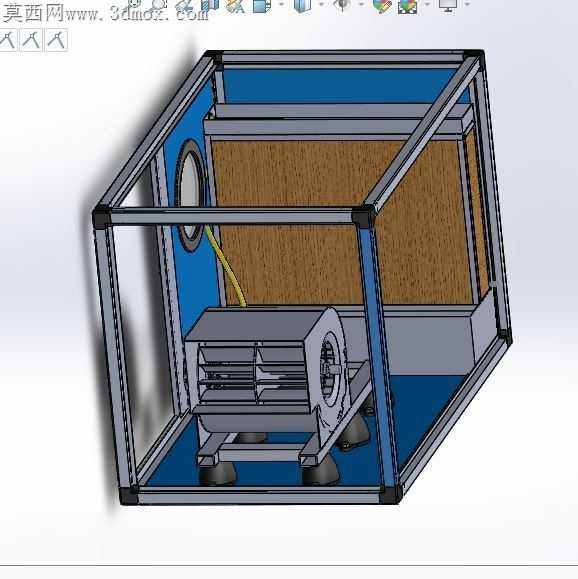

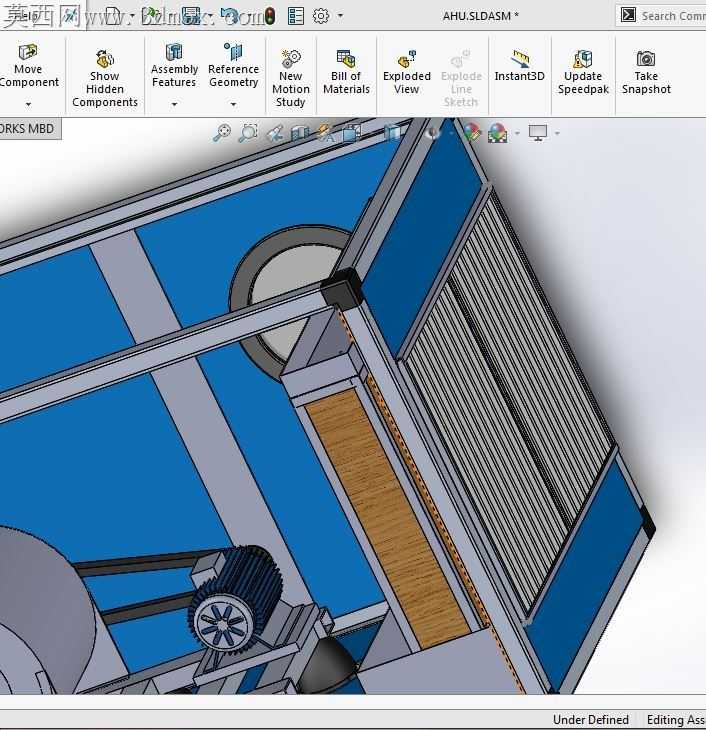

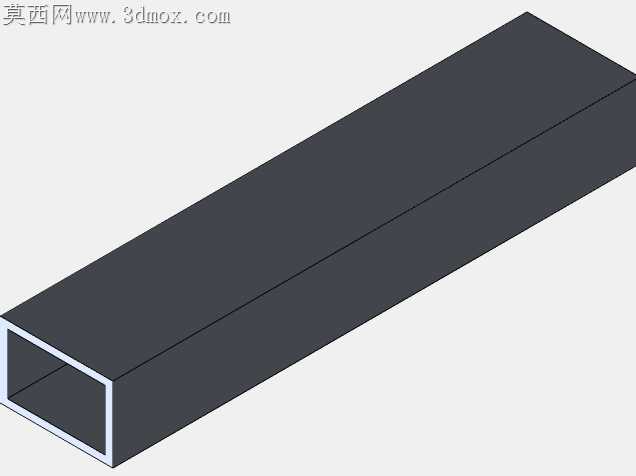

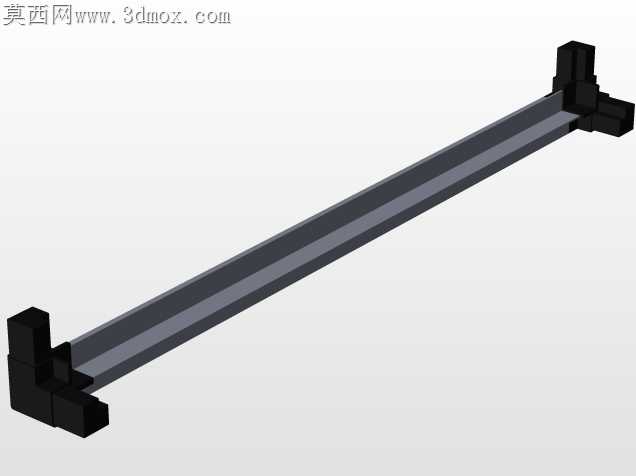

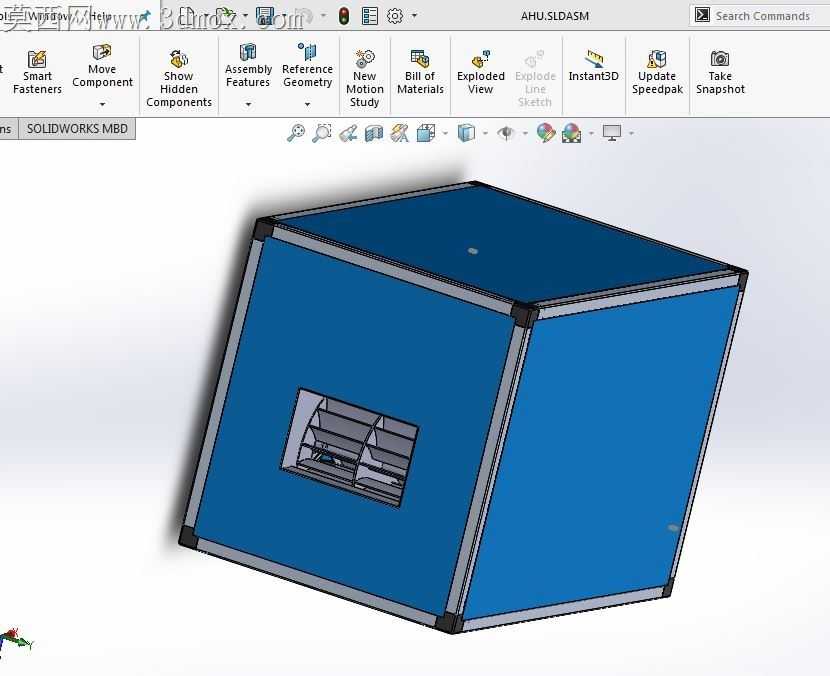

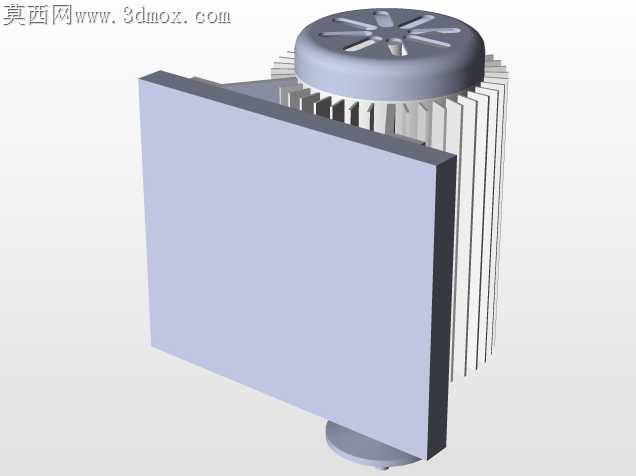

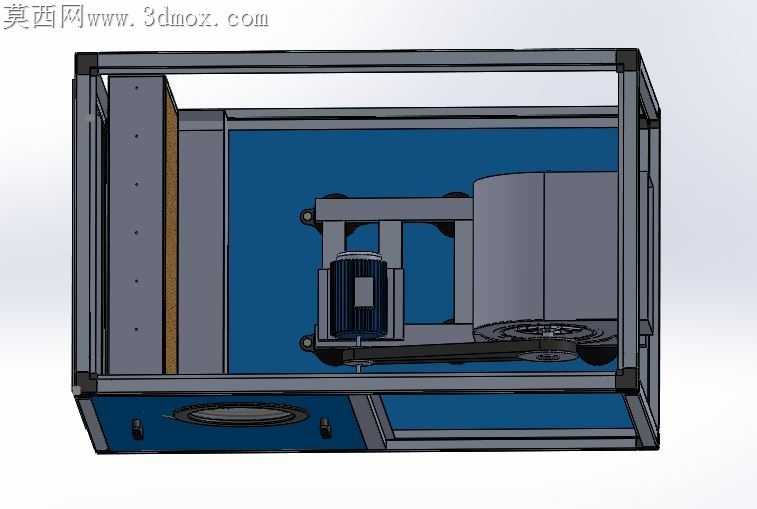

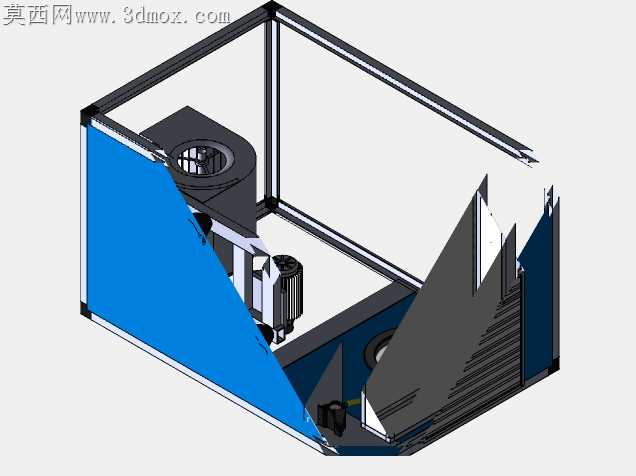

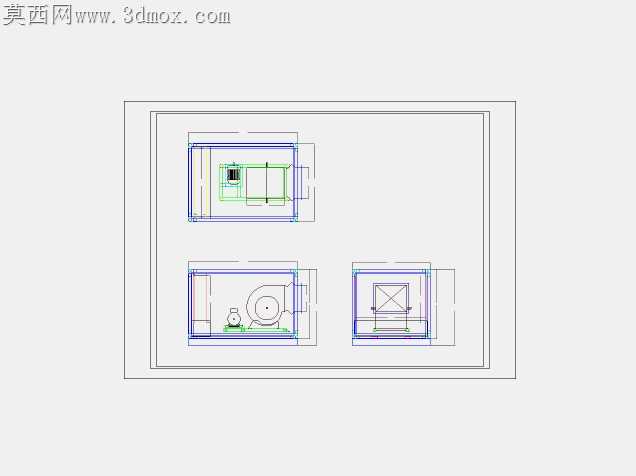

商用通风场景下的空气冷却机组，长期面临凝露腐蚀、风机振动传导、检修空间局促的现场痛点，这款结构设计在加工适配层面做了大量落地性调整。框架采用标准铝型材角件拼接，摒弃传统焊接框架的变形问题，所有型材切割端面预留0.2mm的铣平余量，角码连接孔位在型材下料时同步完成冲压，避免后期组焊时的热变形导致的装配错位，每段型材的密封槽位提前预贴三元乙丙胶条，省去现场打胶的工序，也杜绝胶层长期受凝露浸泡脱落漏风的隐患。箱体侧面板采用双层夹芯结构，外层蓝色喷塑冷轧板做了15度的折边压筋，既提升面板抗负压变形的能力，折边处的圆弧过渡也能避免安装检修时的割手风险，观察窗采用快拆式圆形压框结构，不用拆卸整面侧板就能观察内部过滤段的积尘情况，压框和面板之间的硅胶圈做了梯形截面设计，压紧时能自动填充配合间隙，比常规平垫圈的密封寿命提升三倍以上。内部风机组件采用独立的减震底座，四个减震器的安装面做了共面度铣削处理，误差控制在0.1mm以内，避免减震器受力不均导致的异常振动，风机和过滤段之间预留了120mm的稳流空间，避免气流直吹滤料导致局部过滤效率下降，滤料安装槽采用抽拉式导轨结构，更换滤料时只需抽出滤架即可，不用拆解内部任何管线。皮带传动部位的护罩做了镂空散热孔，孔位边缘做了翻边处理，既提升护罩的结构强度，也避免尖锐孔边割伤传动皮带，电机安装板预留了长条形调节腰孔，腰孔的边缘做了沉台处理，调节螺栓锁紧时不会蹭到安装板表面的喷塑层，长期调节也不会出现锈死的情况。箱体底部预留了冷凝水排水坡度，坡向统一朝向排水接口位置，底板拼接处做了满焊打磨处理，焊缝处做了喷锌防腐，避免凝露水长期积存腐蚀底板，所有内部走线都沿型材槽位布置，用线卡固定在槽内，不会被气流吹动产生异响，也避免和运动部件接触磨损绝缘层。
