电火花加工机机械结构组件设计

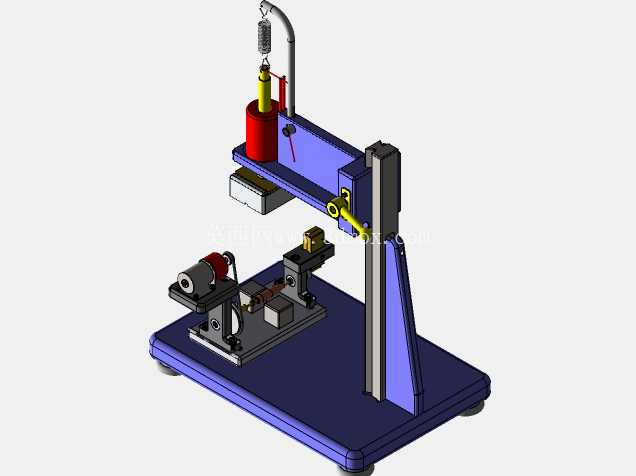

　　这套电火花加工机的机械组件，面向小型精密零件的电蚀加工场景设计，适配小尺寸模具型腔、异形孔、硬质合金零件的加工需求，常见于五金模具修配、小型精密零件试制、刀具刃口修复这类对加工应力控制要求高的作业环节，加工过程依靠脉冲放电蚀除金属，不会产生宏观切削力，对薄壁、脆性材料的加工适配性远优于传统切削设备。整套组件的底座采用加厚平板式结构，底部预留可调脚轮安装位，可直接固定在车间常规工作台上，安装时只需保证底座平面水平度误差不超过0.1mm/1000mm即可，整体占地尺寸控制在800mm×600mm范围内，不需要额外做地基处理，适合小型加工车间、模具维修工位的紧凑布局需求。

　　立柱部分采用单悬臂式支撑结构，悬臂的升降行程预留150mm调节空间，可适配不同高度的工件装夹需求，悬臂前端的电极夹持位采用快换式结构设计，可装夹直径0.5-12mm的柱状电极，也可通过更换夹头适配异形电极的安装。电极旋转器部分集成在悬臂侧方，旋转轴的径向跳动控制在0.02mm以内，可带动电极做周向旋转，加工深孔时能有效避免排屑不畅导致的积碳问题，旋转器的传动部分采用密封结构，可阻挡加工过程中飞溅的电介质液体渗入传动腔，延长组件使用寿命。工件装夹平台设置在底座中部，采用T型槽结构，可搭配通用压板、平口钳等工装固定不同外形的工件，平台的XY方向预留50mm×80mm的手动调节行程，方便加工前快速对齐电极与工件的位置。

　　设计时特意将工作液槽的安装接口预留在底座顶部，用户可根据实际加工需求选配不同容积的液槽，充入煤油或者水基电介质即可开展作业，需要注意的是如果选用水基电介质，要对部分橡胶密封件、塑料管路做材质适配更换，避免长期浸泡出现溶胀失效的问题。整套结构的管路、线路全部沿立柱、悬臂的内侧走线，外部无裸露管线，既可以避免加工过程中管线被电极、工件剐蹭，也能减少电介质液体对线路的腐蚀。悬臂上的配重结构采用弹簧平衡设计，手动调节悬臂高度时操作力不超过50N，不需要额外配置升降驱动结构就能实现高度位置的稳定悬停，降低了整套设备的制造成本，也减少了后期维护的点位。

　　工件侧的辅助定位组件可快速装夹小型圆柱、方块类工件，装夹后重复定位精度可控制在0.03mm以内，适合小批量零件的重复加工作业。整套组件的所有连接部位都采用标准紧固件，易损件全部选用通用标准件，后期维护时不需要定制特殊配件，可直接从五金市场采购替换，降低了设备的全生命周期使用成本。从结构设计逻辑来看，这套组件没有追求复杂的数控自动化功能，而是聚焦手动电火花加工的核心需求，把结构刚性、操作便利性、维护便捷性放在优先位置，非常适合模具维修、零件打样这类加工批量小、加工位置多变的场景，不需要复杂的编程操作，操作人员经过简单培训就能上手使用，加工精度可以满足常规小型模具、精密零件的加工要求。
