六节AA电池集成式3D打印固定座结构

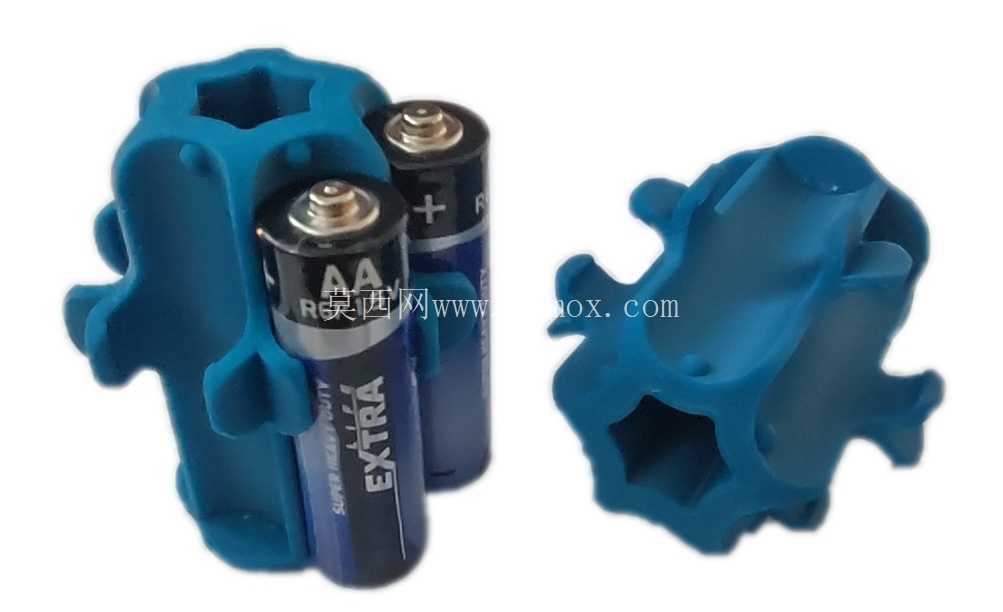

在便携电子设备、小型户外供电模组、DIY创客项目以及桌面级小型测试装置的搭建过程中，AA电池作为通用性极强的干电池规格，其固定与排布一直是结构设计中容易被忽略但直接影响使用可靠性的环节。这款六节AA电池集成固定座，正是针对多节AA电池紧凑排布、快速取放、防松脱的实际使用需求设计，适配采用熔融沉积成型工艺的桌面级3D打印设备加工，可直接使用常规ABS线材完成制作，无需额外的支撑结构或者后处理工序就能达到使用强度要求。从实际应用场景来看，这类电池固定座可直接嵌入小型便携检测仪器的电池仓内，替代传统的弹片式电池架，也可作为户外露营小型照明设备的外接电池组固定结构，还能用于学生科创项目、机器人竞赛的小型移动载具供电模块固定，解决多节电池零散排布容易出现接触不良、移位脱落的问题。

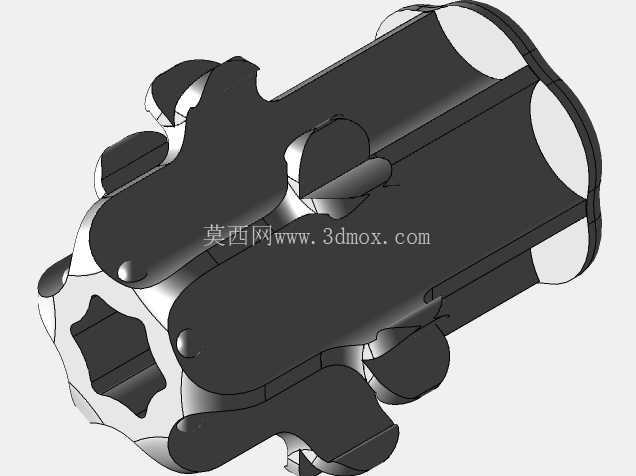

从功能特性上看，该固定座采用六节电池环形紧凑排布的结构，单节电池的容纳腔完全贴合AA电池的圆柱外形，腔体内壁预留了0.2mm的装配间隙，既可以保证电池能够顺畅插入取出，又能避免电池在腔体内出现径向晃动，每一个电池腔的两端都预留了电极接触的避让空间，不会遮挡电池正负极与导电弹片的接触区域。固定座外侧设计了多组向外延伸的卡接凸耳，凸耳上带有内凹的六角形定位孔，既可以通过扎带穿过定位孔将整个电池座绑定在设备机架或者型材支架上，也可以利用六角孔配合标准M3六角螺母实现螺丝锁附固定，适配多种不同的安装场景，不需要额外设计定制的安装转接件。相邻电池腔之间做了一体化的连接筋结构，连接筋的厚度设置为2.5mm，在ABS材料打印填充率20%的情况下即可达到足够的结构强度，不会因为日常取放电池的外力出现连接部位断裂的问题，同时连接筋之间预留了足够的散热间隙，即使电池在大电流放电情况下出现轻微温升，也能通过间隙实现空气对流散热，避免热量在电池之间积聚。

设计思路上，这款固定座完全围绕3D打印的工艺特性做了适配优化，所有的结构转角都做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的翘曲变形，整个模型没有悬空角度大于45度的结构，打印时不需要添加任何支撑材料，打印完成后去除底部 raft 层即可直接使用，大幅降低打印的材料损耗与后处理工作量。电池腔的内壁做了轻微的脱模斜度设计，从开口端到底部有0.1mm的锥度，既可以抵消ABS材料打印过程中的冷却收缩量，保证电池能够顺利装入，又不会因为锥度过大导致电池装入后出现倾斜。外侧的卡接凸耳与主体结构采用一体化打印成型，没有拼接结构，避免了后续组装带来的强度不足问题，六角定位孔的尺寸完全适配标准M3螺母的对边宽度，压入螺母后即可实现螺丝连接，不需要额外做攻丝处理，适配DIY场景下的快速装配需求。

从外形尺寸与安装边界来看，整个固定座的最大外轮廓直径控制在65mm以内，轴向高度与AA电池的长度匹配，整体占用空间远小于传统并排排布的六节电池架，能够在狭小的设备仓体内实现六节AA电池的紧凑安装。安装时需要预留的最小操作空间为直径70mm的圆形区域，高度方向预留52mm的空间即可满足电池取放的操作需求，卡接凸耳的安装孔位中心距离主体中心的距离为28mm，锁附螺丝时可以使用常规的十字螺丝刀操作，不需要特殊的安装工具。固定座的底部做了1.5mm厚度的平整法兰边，放置在平面上时可以保持稳定不会倾倒，作为独立外接电池组使用时，可以直接在底部粘贴双面胶固定在设备外壳上，也可以通过法兰边上预留的两个小定位孔配合自攻螺丝锁附在塑料壳体上。在实际使用测试中，采用ABS材料打印的该电池座，在-10℃到60℃的环境温度范围内都能保持足够的结构强度，不会因为低温变脆或者高温软化导致电池固定失效，反复插拔电池超过500次后，腔体的磨损量小于0.1mm，依然能够保持可靠的固定效果，不会出现电池松脱接触不良的问题。
