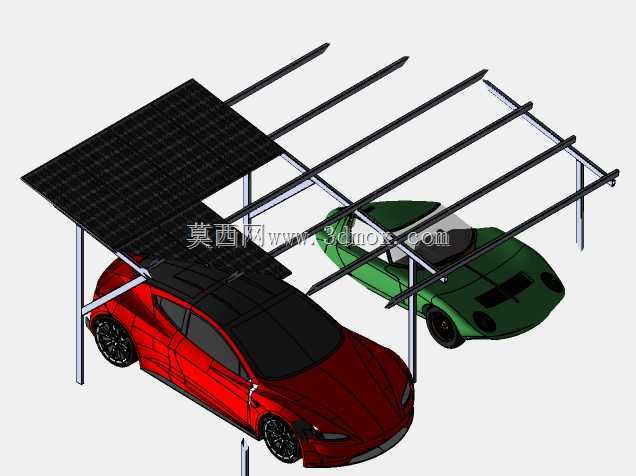

双车位光伏遮阳停车棚结构设计

　　本次呈现的双车位光伏遮阳停车棚结构，核心面向民用住宅庭院、商业办公区露天停车场、产业园区配套停车区等场景使用，既解决露天停车长期暴晒、淋雨落尘的痛点，又可通过棚顶铺设的光伏组件将太阳能转化为电能，就近供给充电桩、园区照明、监控设备等负载使用，实现空间复合利用。从结构功能来看，整套装置分为支撑立柱、顶部檩条框架、光伏组件铺装层三个核心部分，支撑立柱采用方管型材加工，底部通过膨胀螺栓与硬化混凝土地面固定，单根立柱的垂直承重经过载荷校核，可覆盖常规乘用车停放时的顶部防护需求，同时预留足够的安全余量应对极端雨雪、大风天气的外部载荷。顶部框架采用主次檩条分层排布的设计思路，主檩条沿车位长度方向通长布置，

　　承担光伏组件的整体重量并将载荷传递至下方立柱，次檩条垂直于主檩条排布，间距匹配常规晶硅光伏组件的安装孔位，无需额外打孔即可通过标准压块完成组件固定，大幅降低现场安装的加工工作量。在安装边界设计上，整体棚体宽度适配两台常规家用轿车并排停放的尺寸，横向净距满足双侧车门完全开启不碰擦立柱的要求，棚体下沿距离地面的净高符合小型乘用车通行的限高要求，不会出现车辆进出场时刮蹭顶棚的问题；光伏组件铺装时沿棚体长度方向留设均匀的排水间隙，降雨时雨水可顺着间隙沿棚体坡度流向两侧排水槽，避免棚顶积水渗漏，同时组件排布角度结合项目所在地的纬度做了优化，保证全年日均发电时长处于较高区间。从结构设计的细节考量，立柱与主檩条的连接节点采用角码加螺栓的铰接形式，

　　既保证连接强度，又可在安装时微调框架的水平度，抵消地面施工带来的微小标高误差；光伏组件边缘距离棚体框架外沿预留足够的安全距离，避免组件因热胀冷缩出现边框挤压变形的问题，同时也方便后期运维人员更换组件、清理表面积灰。整套结构没有冗余的装饰性构件，所有型材选型都围绕承重、安装便捷性、后期维护成本三个核心维度展开，适配市面上绝大多数常规尺寸的晶硅光伏组件安装，不需要针对特定品牌组件做定制化改型，可直接批量复制应用在不同场地的停车区域改造项目中。在实际使用场景中，这类光伏车棚相比传统的彩钢瓦停车棚，不需要额外占用地面空间布设光伏阵列，单位土地面积的利用效率大幅提升，发出来的电能可以直接对接新能源车充电桩，实现停车、遮阳、发电、

　　充电的一体化功能，在零碳园区、绿色社区的配套设施建设中适配性极强。结构建模过程中，所有型材的拼接节点都做了干涉检查，确保现场安装时不会出现孔位错位、型材碰擦的问题，立柱底部的固定法兰盘尺寸匹配常规化学锚栓的排布间距，施工人员不需要额外加工预埋件即可完成固定作业，整体安装周期相比传统焊接式车棚缩短近一半，后期如果需要调整棚体位置或者扩容，也可以通过拆卸螺栓完成构件的重复利用，减少材料浪费。
