发动机机头转运定位承载托盘结构

　　在发动机整机及核心机头部件的厂内工序流转、跨车间转运、仓储暂存环节，这类专用承载托盘是衔接各生产工位的核心载具，区别于通用平托盘，它完全匹配对应型号发动机机头的外形轮廓与支撑点位，从根源上避免转运过程中部件磕碰、移位、漆面剐蹭的问题。日常生产场景里，这类托盘会配合叉车、辊道输送线使用，从机加工车间下线的机头组件，完成工序检验后直接落位到托盘上，顺着物流通道流转到装配工位，中途不需要反复吊装调整位置，能大幅减少无效的辅助作业时间。

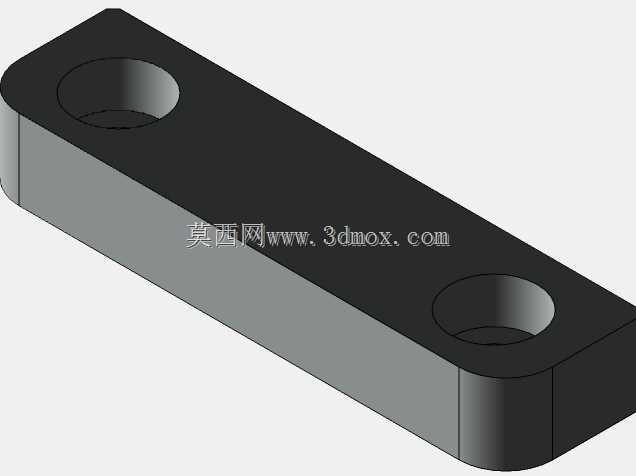

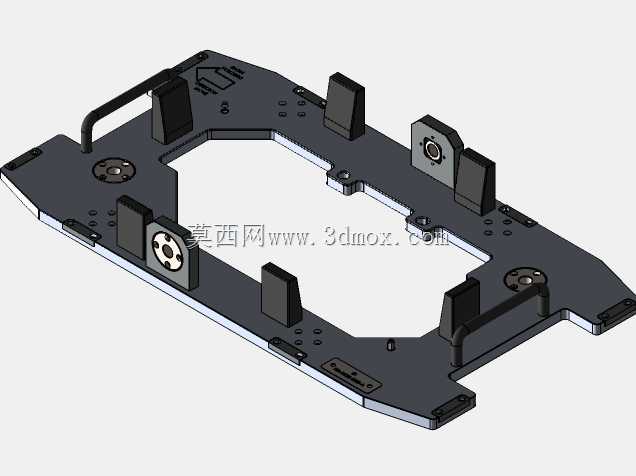

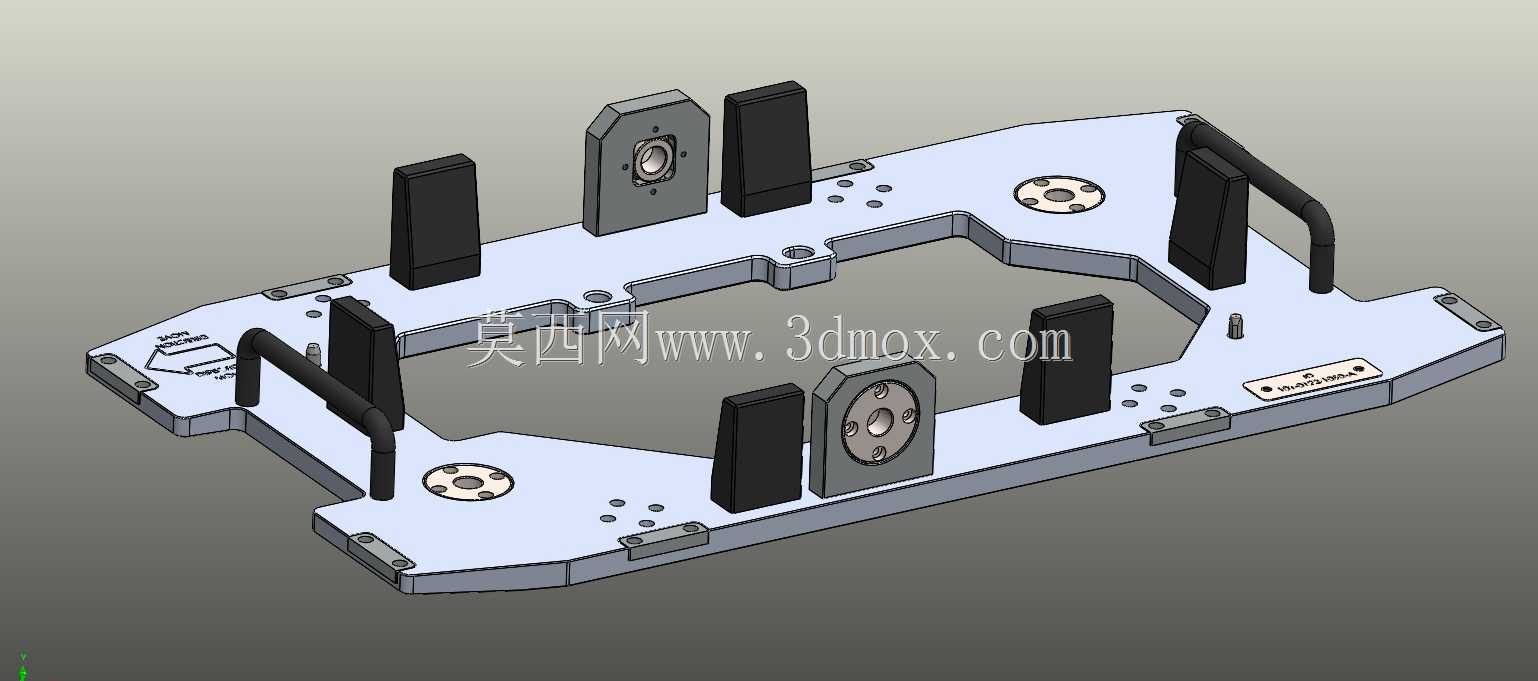

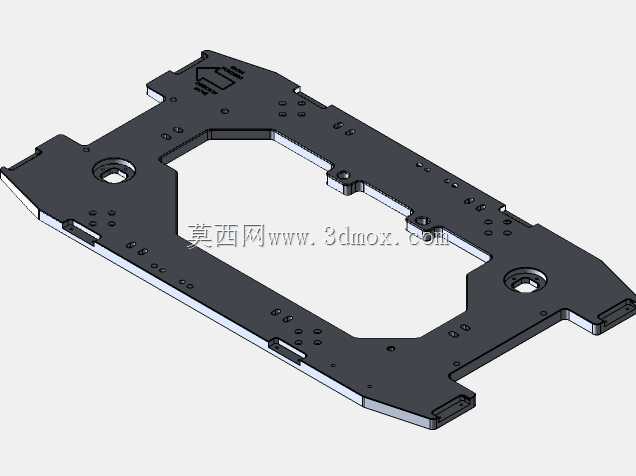

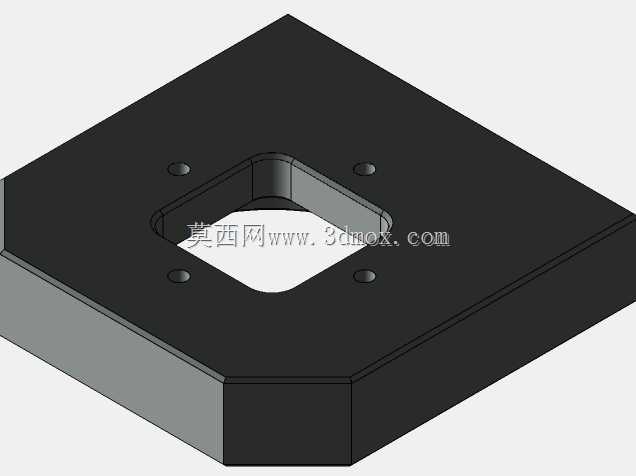

　　从结构设计逻辑来看，托盘主体采用一体化框架式承载底板，整体轮廓做了随形的切边处理，没有多余的外伸结构，既可以在辊道线上顺畅通行，也能最大化利用仓储笼、货运车厢的堆存空间。底板上的支撑块分为两类，一类是黑色的硬质缓冲支撑座，对应机头下部的非加工面承力点位，支撑块的高度经过精准核算，确保机头落位后重心完全落在托盘的承载中心范围内，即使叉车转运时出现常规的启停晃动，部件也不会出现侧滑偏移；另一类是带定位孔的金属基准座，对应机头本体上的工艺定位销孔，落位时可以直接实现粗定位，不需要人工反复调整对齐，后续如果要在托盘上完成部分预装工序，也能直接依托这两个基准座做装夹定位，不需要额外找正。

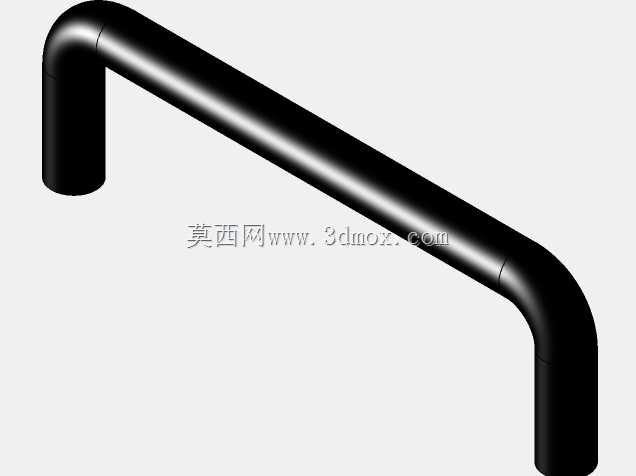

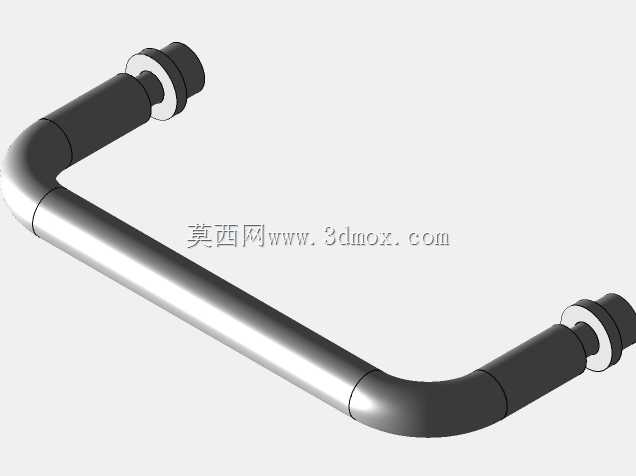

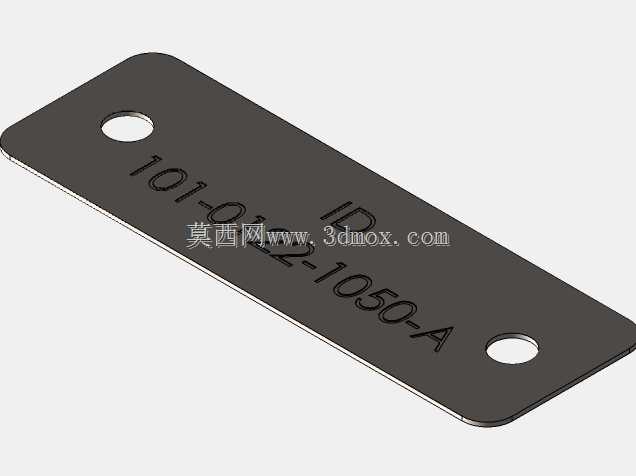

　　托盘两侧加装的弯折式扶手，一方面是方便人工短距离推移调整托盘位置，另一方面扶手的高度经过设计，刚好在机头易磕碰的外侧形成防护屏障，转运过程中即使相邻托盘靠得较近，也不会直接碰到机头的精密加工面。底板上分布的多组安装孔位，一部分是用于支撑块、定位座的位置调整，可以适配小范围改型的同系列机头部件，不需要重新制作整套托盘；另一部分是托盘自身的固定孔，当托盘需要在AGV小车上搭载、或者在自动化立体库存放时，可以通过这些孔位快速锁紧固定，避免输送过程中托盘窜动。底板边缘还预留了标签安装位，可以放置流转卡、二维码标识，方便生产物流系统的信息追溯。

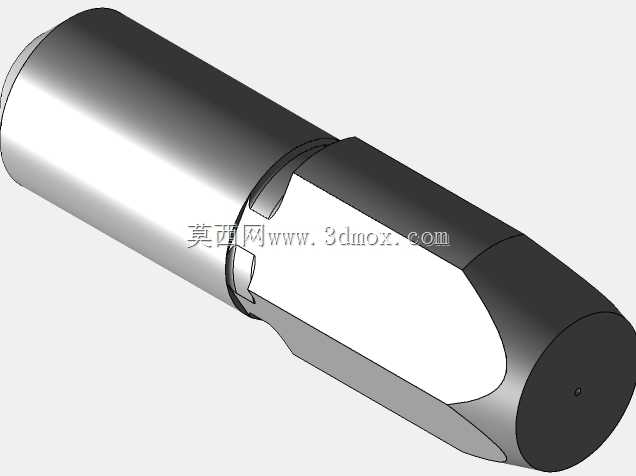

　　在安装边界与尺寸适配方面，托盘的整体宽度严格匹配标准辊道线的内导轮间距，长度方向预留了叉车叉取的安全间隙，叉齿入口的位置做了加厚处理，能承受长期反复叉取带来的局部冲击，不会出现底板变形的问题。支撑块的排布完全避开了机头上的外接管路接头、传感器安装位等易损突出结构，机头落位后所有突出部件距离底板表面都有足够的安全间隙，不会因为托盘受力微变形挤压到精密部件。定位座的配合公差选用了间隙配合，既保证定位精度，又不会因为加工误差导致机头落位卡滞，日常生产中即使是操作工人手动吊装，也能顺利完成落位操作。

　　从实际使用的可靠性角度，这类托盘的底板选用了高强度的合金板材，焊接位置都做了去应力处理，长期承载状态下不会出现翘曲变形，支撑块选用的耐磨缓冲材料，在反复接触挤压的工况下不会出现塌陷、掉屑的问题，不会对机头的加工面造成污染或损伤。托盘整体没有易松动的小零件，日常维护只需要定期检查支撑块的磨损情况、定位销的紧固状态即可，维护成本极低，能适配生产线三班倒的连续作业节奏，在发动机制造的物流环节里，这类定制化托盘是保障流转效率、降低零部件转运损耗的关键工装结构。
