CA6140机床用L型可调式安装固定支架

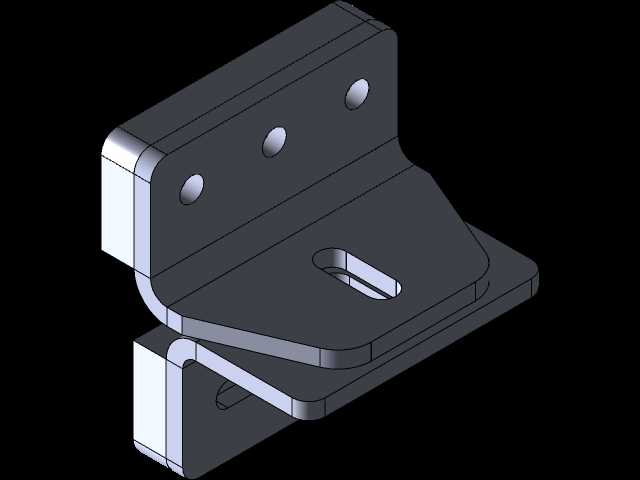

　　这款折弯成型的L型安装支架，主要应用在CA6140普通车床的床身附属部件安装场景中，承担着导轨防护组件、行程触发挡块或是小型润滑管路固定座的承载连接作用，属于机床装配环节里常用的一类定制化连接构件。从结构设计来看，支架采用两次折弯成型的整体式结构，竖直安装面设置了三个等距排布的圆形通孔，用于和床身预设的安装螺柱配合锁紧，三个孔位的排布间距匹配CA6140床身侧壁的标准安装孔距，安装时无需额外在床身重新打孔，避免破坏床身原有铸造应力结构。水平承载面设置了一条长圆形的腰型调节槽，区别于常规的圆孔固定结构，腰型槽允许被固定的部件在沿槽长方向进行±8mm的位置微调，在装配时可以抵消零件加工累积的位置误差，

　　也方便后期设备维护时调整部件触发位置，不需要完全松脱所有紧固件就能完成位置校准，大幅降低现场调试的工作量。两层叠合的折弯结构在转角处做了R3的圆角过渡处理，没有采用直角折弯的尖锐结构，一方面是避免折弯处应力集中导致支架受载后出现开裂，另一方面圆角过渡也不会在安装时划伤操作人员的防护手套，符合机械装配的安全设计要求。从安装边界尺寸来看，竖直安装面的总高度为62mm，三个安装孔的中心距统一为20mm，孔径适配M6的内六角圆柱头螺钉，水平承载面的总长度为78mm，腰型槽的槽宽为7mm，槽长为22mm，整体支架采用3mm厚的Q235冷轧钢板冲压折弯成型，表面做发黑防锈处理，能够适应车床加工车间多切削液、多金属粉尘的工作环境，

　　不会轻易出现锈蚀剥落的问题。在实际使用场景中，这类支架往往不会单独使用，通常是沿床身导轨方向每间隔300mm设置一个，用于固定导轨的伸缩式钢板防护罩，腰型槽的调节余量可以补偿防护罩分段拼接时的累计长度误差，保证防护罩拉伸收缩时不会出现卡滞。设计这类支架的时候，需要重点核算折弯处的抗弯截面系数，因为支架承载的防护罩重量加上机床运行时的振动载荷，会在折弯转角处产生持续的交变应力，如果折弯内R角过小，或是板材厚度选型不足，长时间运行后很容易在转角处出现疲劳断裂，导致防护罩下沉刮蹭导轨面，影响机床的正常加工精度。另外支架的两个安装面的平面度公差控制在0.1mm以内，竖直面和床身贴合时不会出现间隙，避免锁紧后支架产生额外的装配应力，

　　水平面和被固定部件贴合时也能保证连接刚度，不会因为贴合面翘曲导致部件固定后出现位置偏移。和市面上常见的标准角码不同，这款支架的水平承载面做了下沉式的台阶设计，腰型槽设置在下沉台阶面上，固定螺钉锁紧后螺钉头部不会高出承载面，避免和移动的防护罩部件产生运动干涉，这个细节设计是专门针对车床防护罩的安装空间做的优化，常规标准角码因为螺钉头凸出，往往需要额外加装垫片调整，反而会增加装配累积误差。在建模过程中，这类钣金支架需要重点注意折弯系数的设置，3mm厚Q235钢板的折弯扣除值取5.2mm，才能保证折弯成型后两个安装面的孔位尺寸和设计值一致，不会出现成型后孔位偏差无法安装的问题，同时腰型槽的位置要距离折弯边至少2倍板厚的距离，避免折弯时槽位出现变形拉伸，影响后期螺钉的穿装。
