锥台侧通式法兰连接铸造基座结构

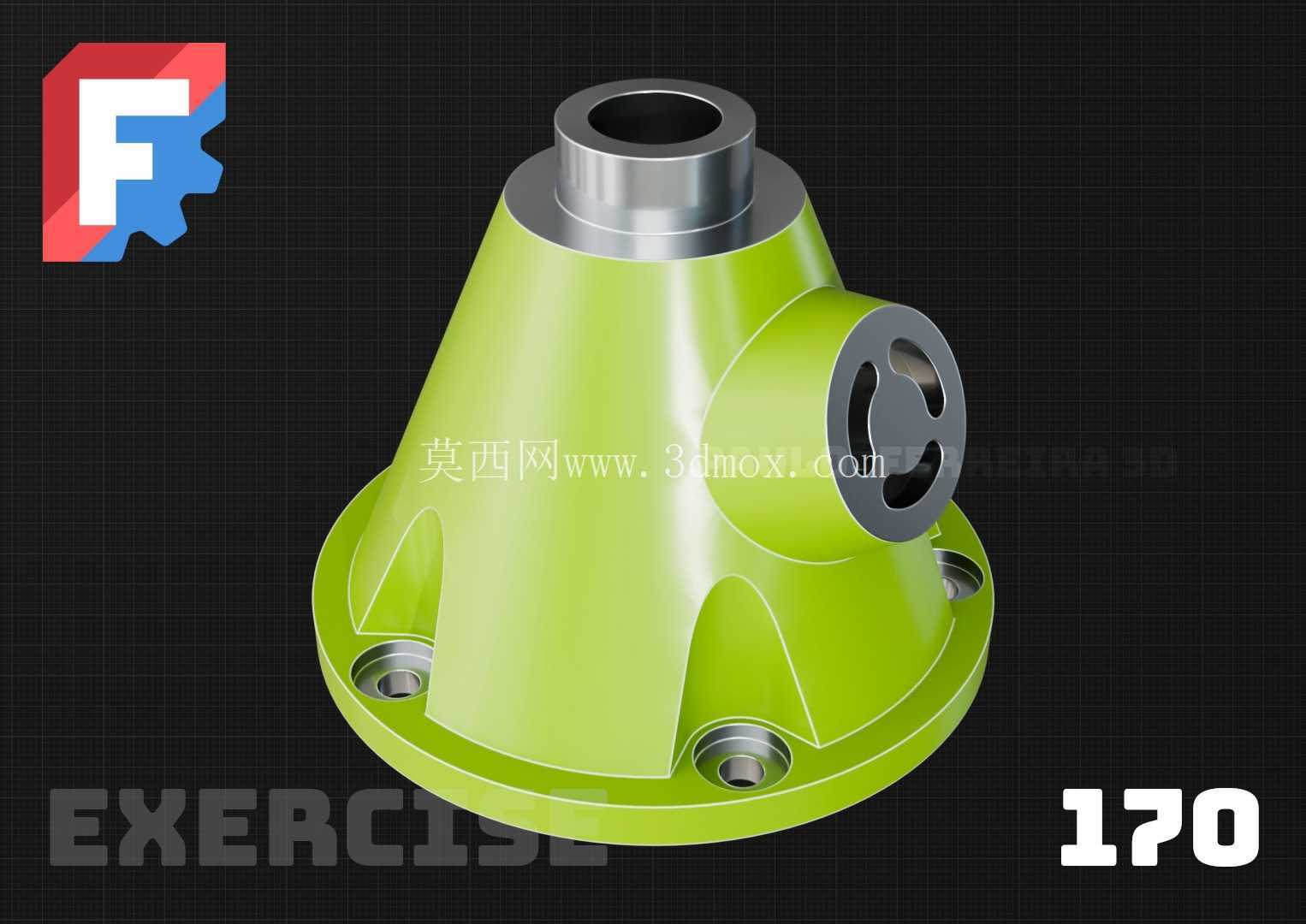

　　该构件为流体管路系统中的转接安装基座，主要应用在中低压工况的管路分流、介质转向场景，常见于小型液压站油路分配、气动系统支路转接、冷却循环管路的终端固定环节，承担管路承载、介质导流、部件定位的多重作用。从结构设计逻辑来看，主体采用锥台形壳体结构，相较于等径直筒壳体，锥台形态在相同壁厚条件下具备更优的抗形变能力，能够抵消管路通断瞬间产生的水锤冲击、压力波动带来的径向载荷，同时锥面的渐变过渡可以减少介质流通时的局部阻力，降低流道内的紊流产生概率，减少介质输送过程中的压力损失。

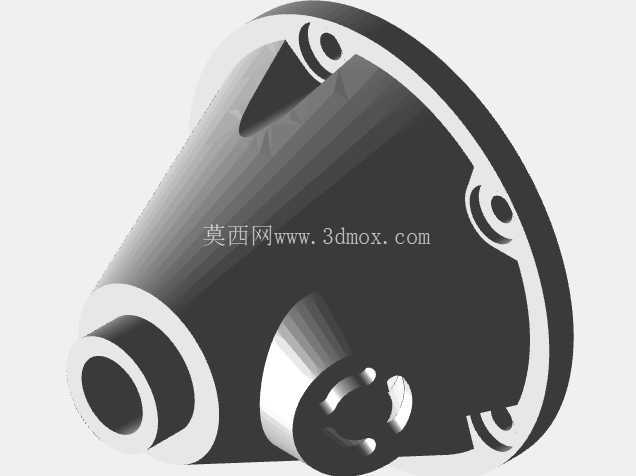

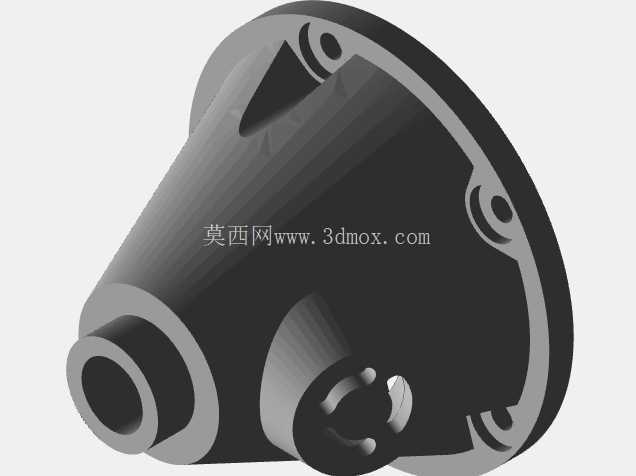

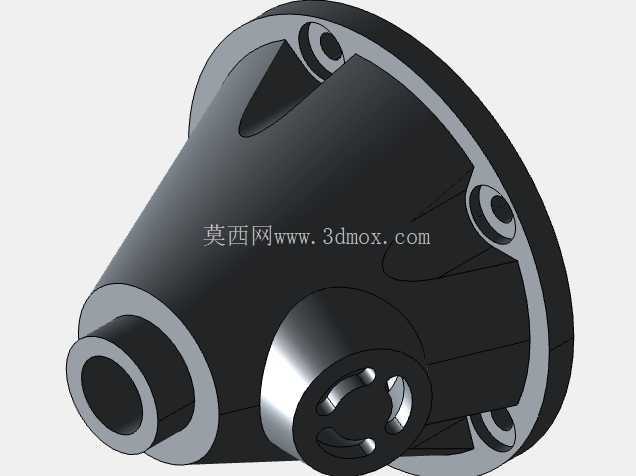

　　底部采用带安装孔的法兰盘结构，法兰盘上均匀分布的沉头安装孔，可适配内六角圆柱头螺钉完成基座与安装面的刚性固定，沉孔设计能够保证螺钉安装后端面不突出法兰平面，避免安装后出现干涉问题，同时法兰盘与锥台主体衔接处设置了三角形加强筋，沿锥台周向均匀排布，强化了法兰与主体的连接刚度，避免长期受管路振动影响出现衔接处开裂的问题。主体顶部设置同轴直通接口，接口处做了加厚处理，用于对接垂直方向的主路管路，加厚段可以提升接口处的螺纹连接或者卡套连接的咬合长度，保证管路连接后的密封可靠性；锥台侧面设置斜向侧通接口，接口端面带有异形定位槽，用于对接支路管路的密封件与定位销，侧通接口的轴线与主轴线呈固定夹角，能够满足特定空间布局下的管路走向需求，避免管路弯折带来的流道阻力激增问题。

　　从安装边界来看，底部法兰盘的外径为整个构件的最大安装轮廓尺寸，安装时需要在安装基体上预留对应直径的平整安装面，同时保证安装面的平面度公差在0.1mm以内，避免法兰安装后出现翘曲导致密封失效；顶部接口与侧通接口的中心距、接口端面的相对位置公差控制在±0.05mm，能够保证对接管路时无需额外调整即可完成装配，减少现场安装的配作工作量。设计过程中针对铸造工艺做了适配优化，所有转角位置均设置了铸造圆角，避免铸件冷却过程中出现应力集中导致的冷裂缺陷，主体壁厚保持均匀过渡，无突变的厚大截面，能够减少铸件内部缩孔、缩松的产生概率，侧通接口与主体衔接处做了圆弧过渡，既符合铸造工艺的拔模要求，也能降低流道内的介质冲刷磨损。

　　该构件在实际使用中，内部流道做了光滑处理，能够减少介质残留，对于输送有轻微腐蚀性的介质时，可通过表面氧化处理或者涂层处理提升耐蚀性能，接口处的密封面粗糙度控制在Ra1.6以下，能够适配O型圈、平垫片等多种密封形式，满足不同压力等级的密封需求。在设备装配环节，该基座可作为管路系统的固定支点，替代传统的多管拼接转接结构，减少管路接头数量，降低系统的泄漏点，同时一体化的铸造结构相较于焊接拼接结构，具备更好的抗振动性能，能够在设备长期运行的振动环境下保持结构稳定性，无需频繁检查接头松动问题。
