搅拌机用立式铰接安装支座结构设计

该铰接安装支座主要应用于中小型立式搅拌设备的动力端与搅拌轴的连接支撑环节，在食品配料搅拌、化工小批量试剂混合、建筑浆料预拌等场景的小型搅拌装置中，这类支座承担着核心的载荷传递与运动限位作用。实际工况下，搅拌轴运转时产生的径向跳动、轴向窜动以及搅拌桨叶接触物料时的交变冲击载荷，都会通过轴套传递到该支座上，因此支座本身的结构刚性、安装定位精度直接决定了搅拌设备的运行稳定性与易损件更换周期。

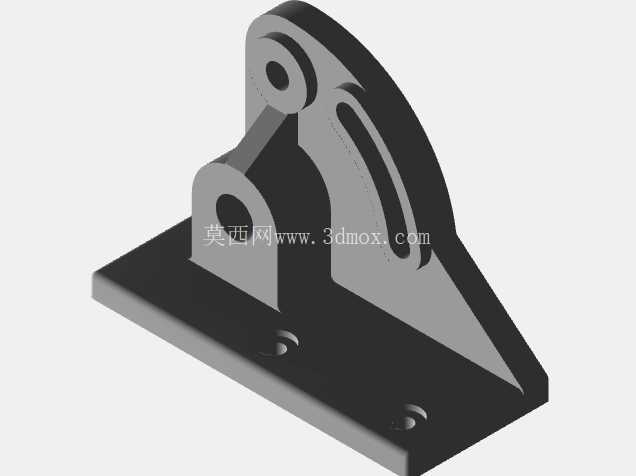

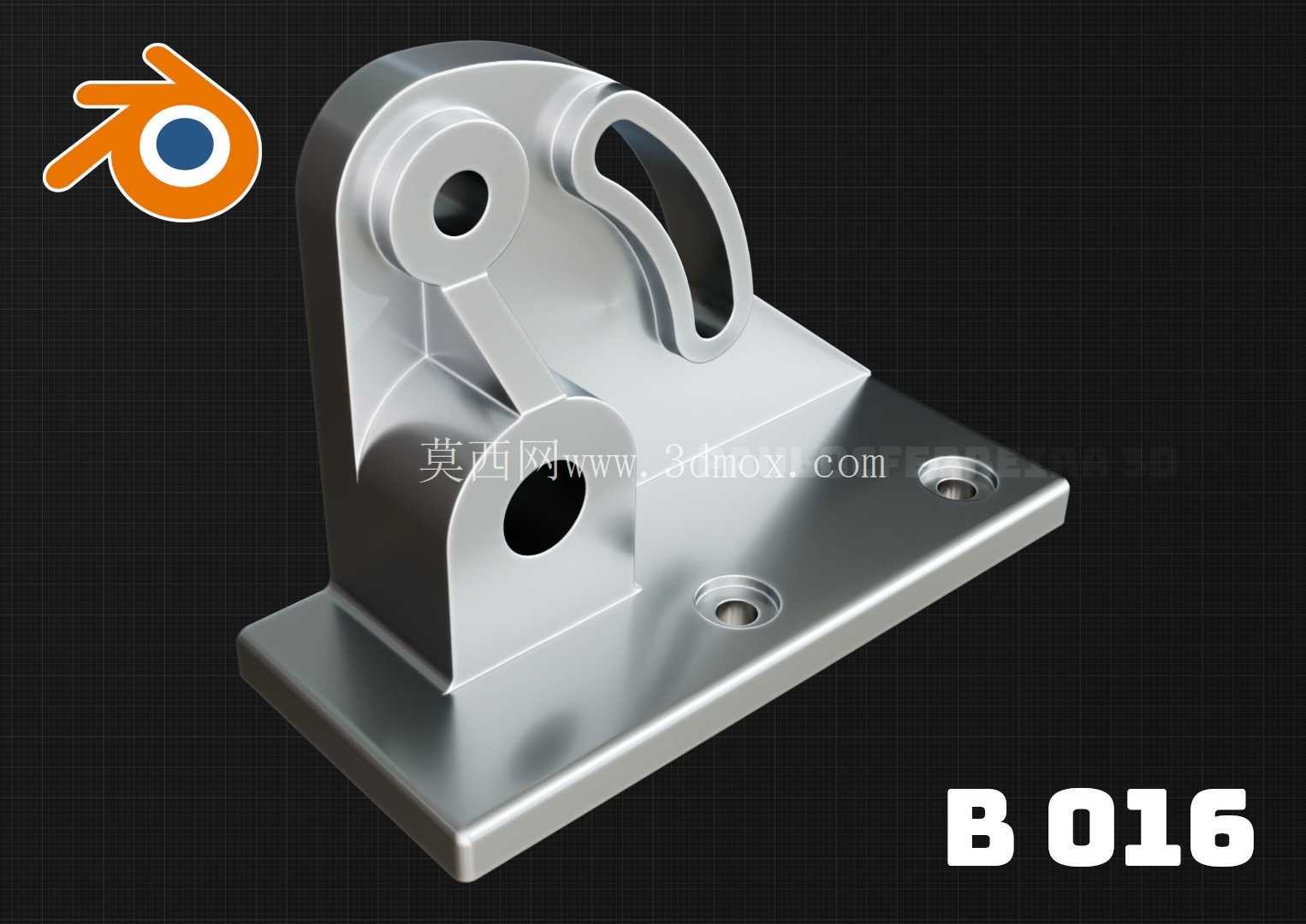

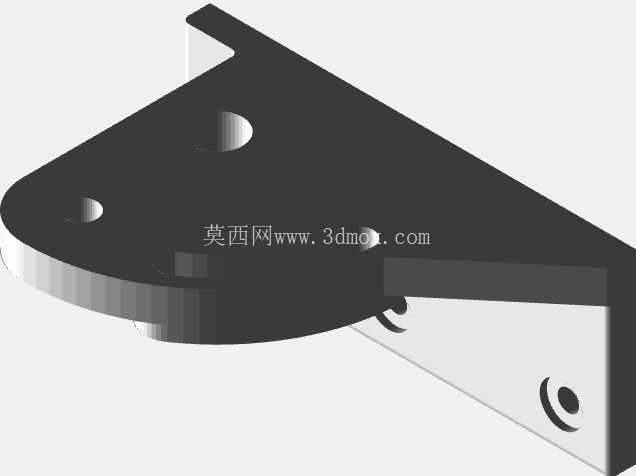

从结构设计逻辑来看，该支座采用一体化底板加立式支撑臂的构型，底部矩形安装板设置两个沉头安装孔，孔位间距匹配常规小型搅拌设备的机架安装面标准，沉孔设计可让内六角安装螺栓完全沉入板面，避免螺栓头突出干涉周边管线或者操作人员维护动作，安装板的平面度公差控制在0.05mm以内，保证与机架安装面完全贴合，减少装配后的附加应力。立式支撑臂上设置三处功能孔位，下部大直径通孔为搅拌轴的主支撑轴套安装位，孔壁粗糙度要求达到Ra1.6，可直接装配铜基自润滑轴套，无需额外加工衬套安装面；上部左侧的同轴通孔为铰接驱动连杆的销轴安装位，孔位与下部主支撑孔的中心距经过严格计算，匹配搅拌机构的曲柄摇杆运动行程，保证驱动连杆摆动时无卡滞；上部右侧的异形长圆孔为行程限位槽，槽道的曲率半径与驱动连杆端部的滑块运动轨迹完全重合，可限制搅拌轴的轴向窜动量在2mm以内，同时抵消部分运转时的冲击载荷，避免轴承受力过载。支撑臂与底板之间设置三角形加强筋，筋板厚度为8mm，从底板边缘一直延伸到上部铰接孔位下方，可将上部支撑臂承受的径向载荷均匀分散到底板整个安装面，避免支撑臂根部出现应力集中断裂的问题，筋板与支撑臂、底板的连接处均采用R3的圆角过渡，减少铸造或者机加工过程中的应力残留。

从安装边界来看，该支座整体安装占用空间的长宽尺寸为120mm*80mm，支撑臂总高度为95mm，安装时需要保证下部主支撑孔的轴线与搅拌轴的同轴度误差不超过0.03mm，否则会加剧轴套的偏磨，缩短维护周期。上部铰接孔与驱动端曲柄的销轴装配时，需要涂抹少量锂基润滑脂，减少铰接处的转动摩擦阻力；右侧限位槽内需要定期清理搅拌过程中飞溅的物料残渣，避免残渣卡入滑块与槽道的间隙导致运动卡滞。该结构采用一体化铸造成型后再做关键孔位的精加工，相比焊接式支座，整体刚性提升30%以上，同时没有焊缝开裂的隐患，适合在有轻度腐蚀、多粉尘的搅拌工况下长期使用。在实际选型适配时，需要根据搅拌轴的直径匹配下部主支撑孔的尺寸，同时核算驱动连杆的摆动行程是否与上部限位槽的长度匹配，若搅拌物料粘度较高，可适当加厚支撑臂与底板的壁厚，提升整体抗载荷能力。支座的所有外露棱边均做了C1的倒角处理，避免装配维护时划伤操作人员，表面做喷砂氧化处理，可适配多数常规工业环境的防腐蚀要求，若用于强腐蚀物料搅拌场景，可更换为304不锈钢铸造版本，关键孔位的尺寸公差保持一致，可直接互换安装。
