轮式车辆悬架用变截面钢板弹簧结构

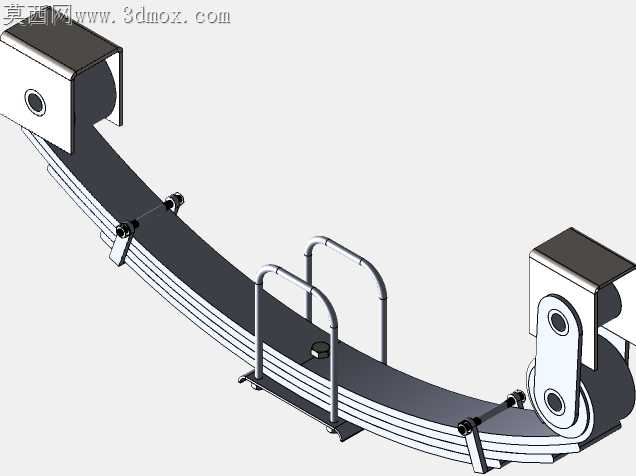

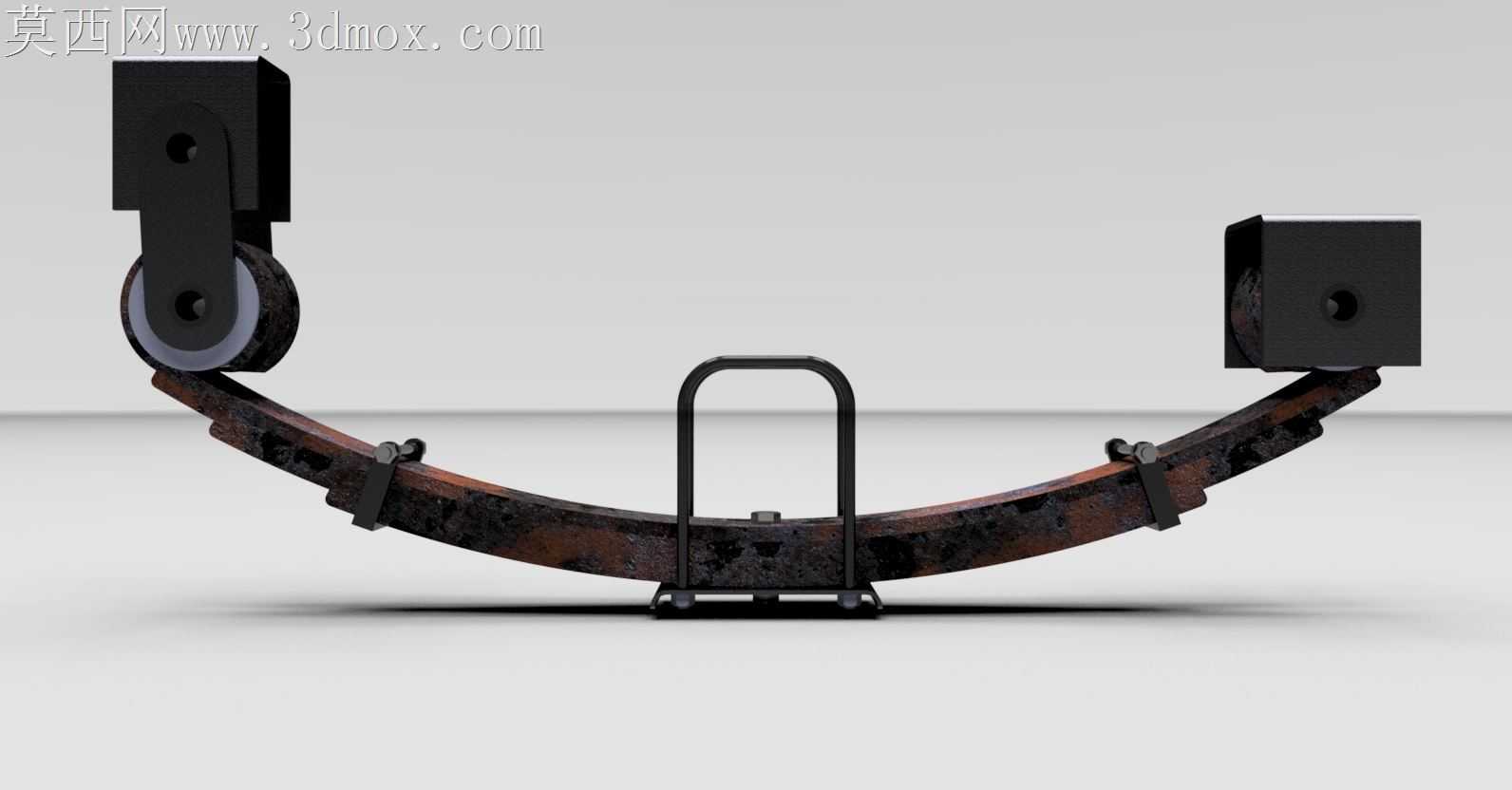

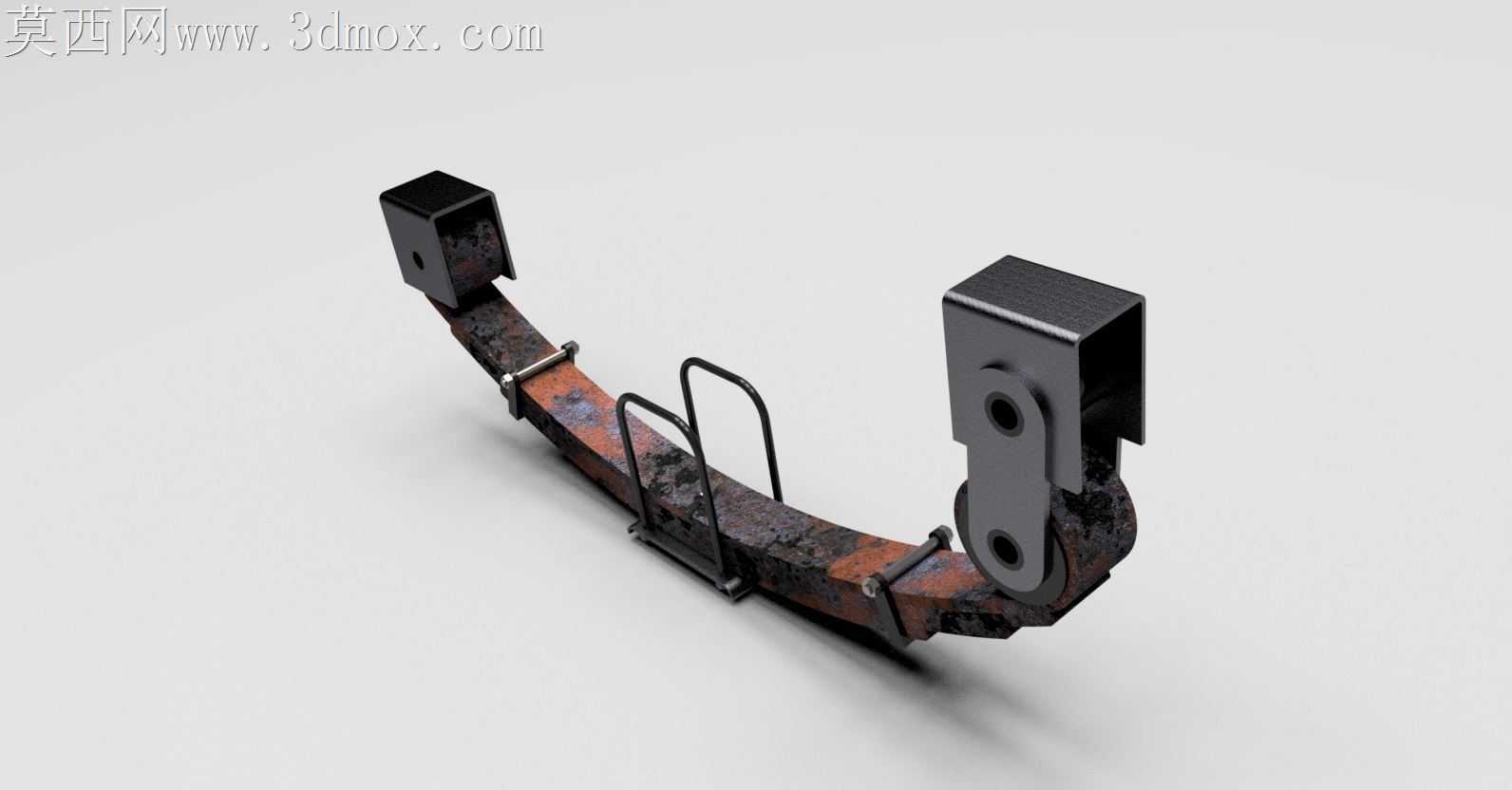

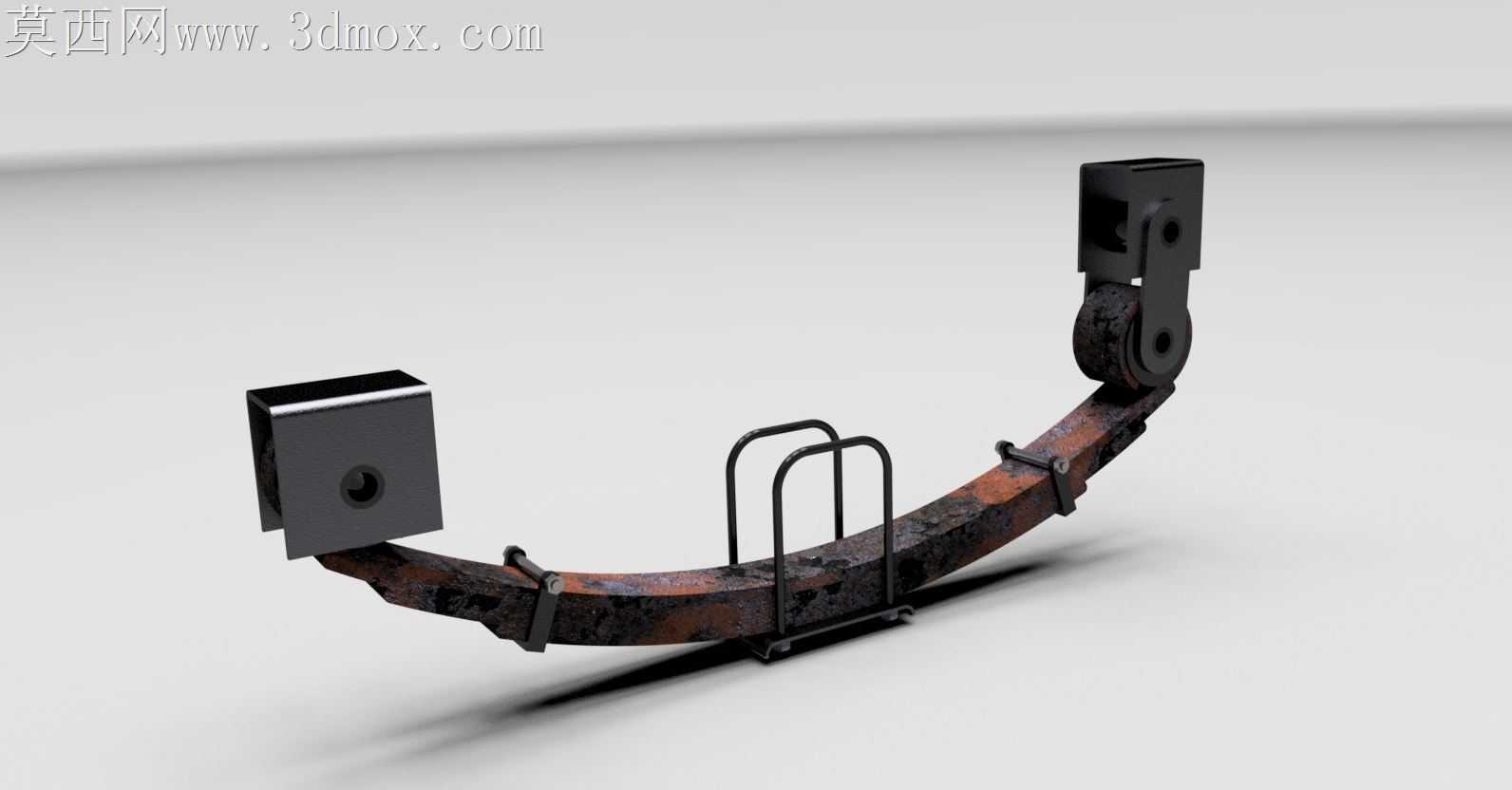

商用车长期在非铺装路面重载行驶时，钢板弹簧卷耳与吊耳连接位的应力集中问题，一直是悬架系统早期失效的核心诱因，传统等截面簧片在交变载荷下容易出现片间窜动、端部硬摩擦，不仅会产生恼人的行驶异响，还会让减震缓冲的线性度大幅下降，遇到连续颠簸路段时甚至会出现簧片断裂的安全隐患。这套钢板弹簧的结构设计，从加工适配的角度做了大量落地性调整，没有盲目追求轻量化的纸面参数，而是把生产环节的公差适配、装配环节的对位效率、使用环节的磨损控制放在了首位。簧片的曲率做了逐段差异化匹配，每片簧的接触端面都预留了0.12mm的石墨润滑层装配间隙，卷耳位置的衬套过盈量控制在0.08mm，既不会因为过盈量太大压装时撑裂卷耳基体，也不会因为间隙过大在行驶中出现衬套转动、异响松旷。两端的连接支座做了U型定位槽设计，装配时不需要额外的工装夹持就能快速对准车桥的安装孔位，中间的U型螺栓固定位做了局部加厚，避免长期夹紧力作用下簧片出现压痕凹坑，引发应力集中断裂。片间的卡箍没有采用传统的刚性铆接结构，而是预留了微小的横向窜动余量，允许簧片在承受垂直载荷时发生微小的相对滑移，抵消部分弯曲应力，同时卡箍内侧贴附了尼龙减磨层，避免金属直接摩擦产生的异响和磨屑。做结构细节处理时，特意把簧片的端部做了渐薄的压延处理，而不是生硬的直角裁切，这种处理能让片间的应力传递更平缓，不会在簧片端部形成硬接触点，大幅降低端部疲劳裂纹的产生概率。渲染材质调试时，特意还原了使用过一段时间的簧片表面氧化层、锈迹和油污质感，没有用全新的亮面金属材质，就是为了更贴近真实的装车使用状态，能直观看到不同位置的磨损痕迹对应结构受力的分布区域。这套结构没有复杂的异形曲面，所有加工面都适配常规的热轧、冲裁、热处理工艺，不需要定制特殊刀具就能批量生产，装配时的对位误差容忍度比传统结构高40%，维修更换时不需要复杂的专用工具，路边维修店就能完成拆装更换，完全适配商用车后市场的维修场景。
