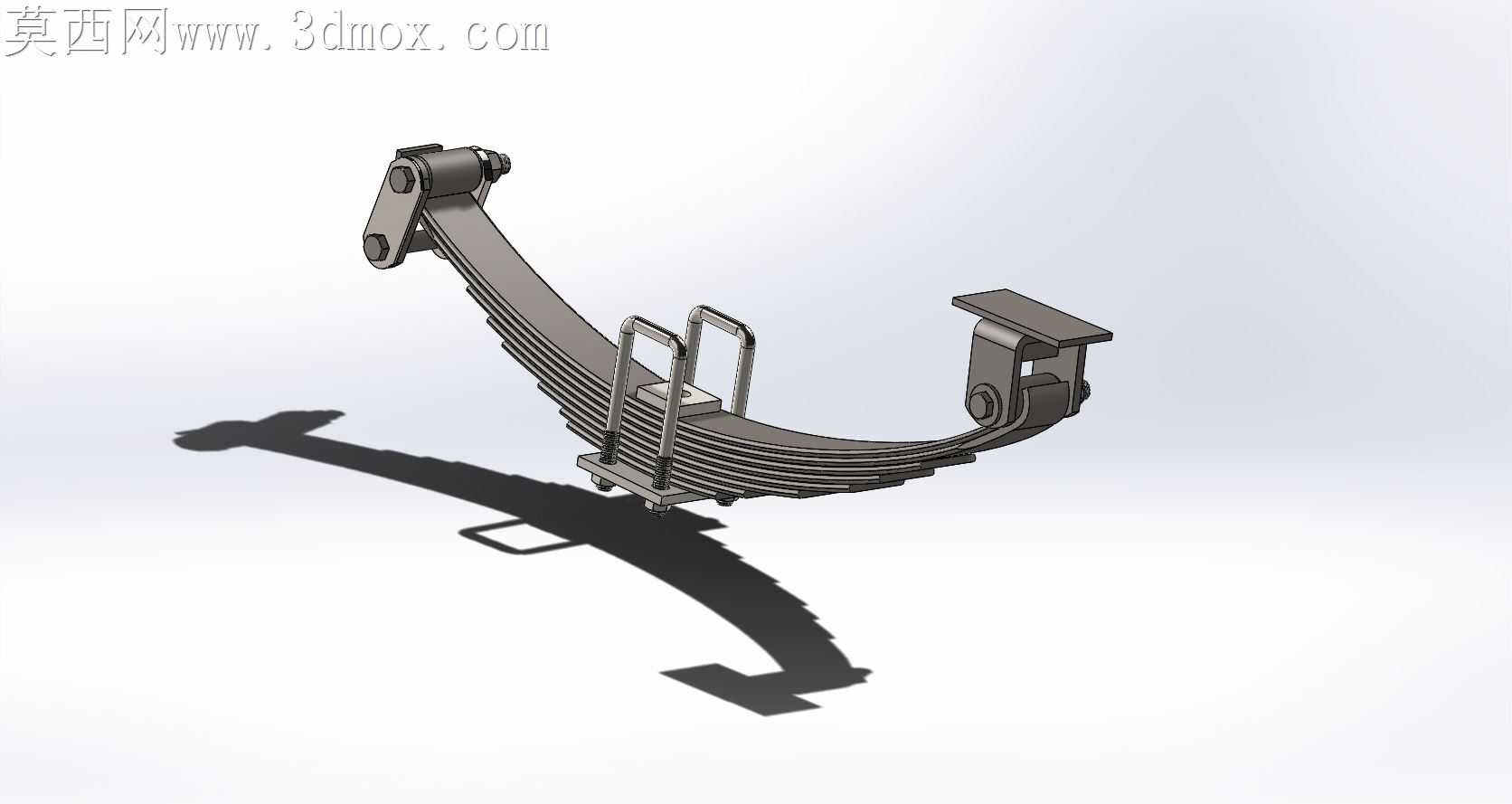

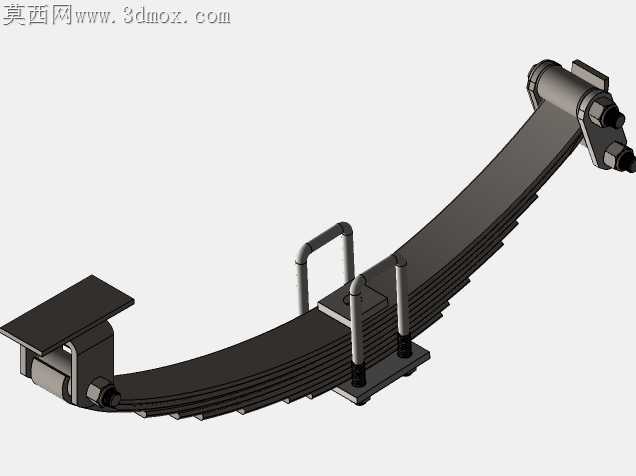

拖车悬架用叠层钢板缓冲弹簧结构

非铺装路面拖拽作业时，单片式弹性元件极易因应力集中出现瞬间断裂，叠层钢板弹簧的片间摩擦还能额外耗散路面冲击能量，这也是这类弹性元件在重载拖车上沿用至今的核心原因。这套弹簧的卷耳与主片采用一体化热卷成型，没有额外焊接吊耳结构，避免了焊缝位置在交变载荷下的疲劳开裂风险，卷耳内部预留的衬套安装间隙控制在0.2mm以内，既保证销轴转动灵活，又不会因旷量过大造成行驶时的悬架异响。每片簧片的接触端面都做了渐变倒角处理，片与片叠合时不会出现边缘硬接触，满载压缩时相邻簧片的滑移面能均匀贴合，不会出现局部应力峰值超过板材屈服极限的情况。中间位置的U型螺栓固定座做了下沉式定位槽，安装时簧片不会因夹紧力出现横向窜动，骑马螺栓的拧紧力矩可以顺着定位槽均匀传递到每一层簧片上，不会出现最外层主片被局部压溃的问题。两端的吊耳支架与车架连接面预留了1.5°的偏转余量，拖车过颠簸路面时车架与车桥的相对扭转不会直接拉扯弹簧卷耳，能抵消一部分非对称载荷带来的侧向力矩。簧片的曲率从最外层主片到最内层副片逐层递减，空载状态下只有最外层两片簧参与承载，不会因为刚度过大造成空载行驶时的颠簸弹跳，满载时所有簧片完全贴合，整体刚度线性提升，能匹配拖车从空载到额定载荷的全行程缓冲需求。片间没有额外加装非金属减磨垫片，依靠簧片表面的喷塑层实现初期减磨，经过数千次载荷循环后表层磨耗形成的氧化层同样能起到稳定的减磨作用，还避免了低温环境下垫片脆化脱落的隐患。弹簧总成的弧高经过匹配调校，安装到拖车桥后空载状态下的弧高预留了20mm的预压行程，不会出现车辆起步抬头、制动点头时弹簧反向弯折的情况。
