伊玛斯PV3A20A2有线控制手柄结构设计

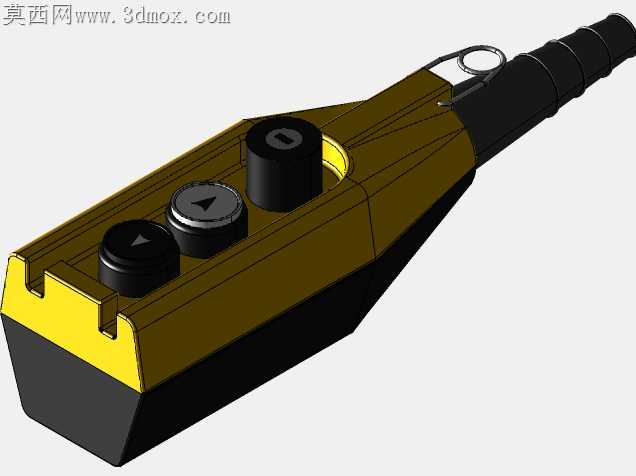

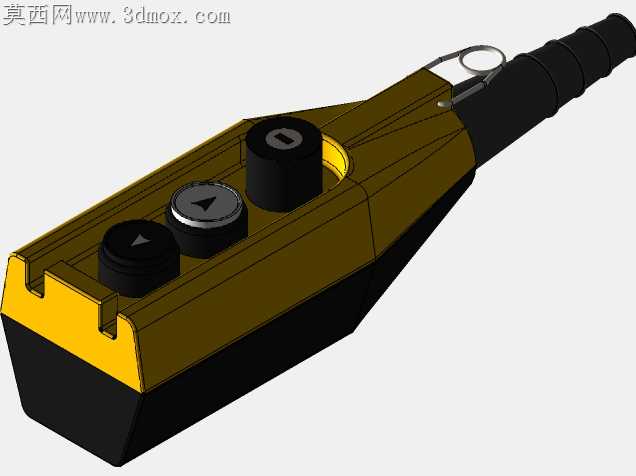

手持工业控制设备常年在车间油污、磕碰、频繁拉扯线缆的工况下服役，外壳开裂、按键卡滞、线缆根部断裂是最常见的失效点，这款伊玛斯PV3A20A2控制手柄的结构设计，从加工适配的角度把这些现场痛点逐一落地到了细节里。手柄上半部分的橄榄黄壳体采用斜面分型，没有做容易藏污纳垢的直角接缝，分型线刚好顺着握持时的手指贴合弧度走，注塑开模时能让ABS原料在模腔里流动更顺畅，不会在按键安装位附近产生缺胶、熔接痕，后续飞边打磨的工作量能减少近四成，也避免了直角接缝在跌落时出现应力集中开裂的问题。三个操作元件的安装沉台做了0.2mm的高度差，最靠近线缆端的钥匙开关沉台最深，两个带方向标识的按钮沉台依次抬升，不是为了造型层次，是铣削加工沉台时能让刀具走刀路径连续，不用频繁抬刀换速，按键装配时也能靠沉台的高度差做防呆，不会出现上下方向按钮装反的低级失误，每个按键和沉台的单边间隙留了0.15mm，刚好抵消注塑件的成型收缩率，夏天车间温度高壳体轻微膨胀时也不会卡键，冬天低温下也不会因为间隙过大出现按键晃荡、进灰的问题。手柄尾部的线缆护套做了四段式的锥度波纹结构，不是普通的直筒护套，每一段波纹的壁厚从根部到端头逐段减薄0.3mm，压装到壳体尾部的卡槽里时，最厚的根部能牢牢卡在壳体的止退槽里，承受150N的线缆轴向拉力也不会松脱，逐段减薄的波纹段能让线缆弯折时的应力分散在每一段波纹上，不会像直筒护套那样在根部反复弯折出现线皮断裂，护套和壳体衔接的位置做了一圈0.8mm的凸台，压装后刚好和壳体端面齐平，不会留下容易积油污的缝隙，日常擦拭维护时一擦就净。壳体内部的筋位排布没有做满格的加强筋，只在按键安装柱、钥匙开关固定位、尾部卡槽三个受力点做了辐射状的短筋，既保证了壳体受挤压时的结构强度，又减少了注塑时的肉厚差异，避免壳体表面出现缩痕，不用额外做表面晒纹遮盖瑕疵，也能减轻整体重量，长时间握持操作不会累手。壳体上下盖的固定柱做了铜嵌件预埋的设计，不是直接用自攻螺丝拧在塑料柱上，反复拆装维护按键或者更换线缆时，不会出现塑料柱滑牙的问题，嵌件安装位周边做了一圈溢胶槽，注塑时溢出的少量胶料会留在槽里，不会凸出来影响上下盖的合缝精度。握持区域的下半部分黑色壳体做了细微的磨砂纹理，不是光滑亮面，手上沾了少量切削液或者油污时也能握稳，不会打滑脱手，纹理的深度控制在0.1mm，不会因为纹理太深藏住油污难以清理。
