手动工具用Tал平衡器TECNA9313结构

　　该平衡器主要服务于装配线、维修工位和小型加工现场，常见对象包括气动拧紧枪、电动螺丝刀、悬挂式打磨工具以及频繁取放的手持辅具。它的作用并不是承担复杂传动，而是通过内部弹性储能机构抵消工具自重，使操作者在取件、移动和复位过程中几乎只需要克服很小的横向阻力。工具被悬挂在平衡器下方后，可在设定行程内随手臂动作上下浮动，松手时又能保持在当前高度附近，避免工具直接坠落到工作台面，也减少了反复从料架或挂钩上拿取的动作。

　　从现场布置看，这类装置通常安装在工位上方的横梁、吊架、线性滑轨或专用支架上。上部需要有可靠的吊挂点，吊点位置应尽量靠近操作区域中心，避免工具在使用时产生过大的偏摆。下部通过吊钩、连接环或快换挂接件与手动工具相连，挂接处要保留工具旋转和小幅摆动的自由度，不能把工具硬约束成固定姿态。对于多品种装配工位，平衡器还可以与水平导轨组合，使工具在一定平面范围内跟随操作者移动；对于固定拧紧工位，则可采用单点悬挂，让工具沿近似竖直方向工作。

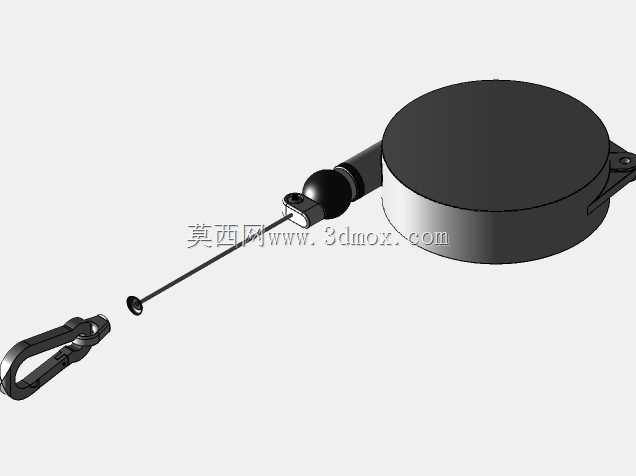

　　结构设计的核心在于平衡力矩与工作行程的匹配。模型按照实物测量结果建立，外形轮廓、壳体边界、上部吊挂区域和下部吊钩位置均按实际装配关系表达，便于在工位三维布局中检查干涉。壳体承担内部弹性元件的容纳与防护作用，外部轮廓需要避开操作者头部、上方管线和设备框架；中部收放路径决定了钢索或牵引件的垂落位置，设计吊架时应让该路径位于工具自然握持点的正上方，减少斜拉。下部挂钩区域要考虑工具连接后的最低位置，当工具被拉至工作台面附近时，平衡器本体、牵引件和工具手柄之间不应形成折弯卡滞。

　　在功能特性上，平衡器的关键不是追求大承载，而是让悬挂载荷在可用行程内保持近似恒定的提拉感。载荷过轻时，工具可能出现上窜或回拉过猛；载荷过重时，工具会下坠，操作者需要持续托举，失去减负意义。因此在选型和建模校核时，需要同时关注工具重量、软管或电缆附加重量、挂钩重量以及常用操作高度。若工位工具附带气管、电缆或信号线束，应把这些随动部分的重量纳入评估，不能只按工具样本上的裸重计算。

　　外形尺寸与安装边界在工位规划中同样重要。平衡器本体上方要预留吊挂和拆装空间，周围应留出调节、检查和维护的位置；下方则要确认工具在上止点、工作点和下止点三种状态下的垂直空间。上止点时，工具手柄不能碰撞平衡器壳体或上方横梁；工作点时，工具应能自然到达螺栓、工件或夹具位置；下止点时，牵引件不应超过允许行程，也不能让工具压碰到工作台面。若现场采用并排多个平衡器，还要控制相邻工具的摆动范围，防止两把工具在交叉使用时互相缠绕。

　　该三维结构可用于手动工具工位的吊挂方案校核，也可作为装配线辅助工装设计的参考。把模型放入工位布局后，工程师能够直接检查吊点高度、工具下垂轨迹、操作者可达范围以及与周边设备的安全间隙。对于需要长期重复拧紧、钻孔、打磨或吊挂操作的岗位，这种平衡装置能够降低手臂持续承重，使工具取放更顺直，并让现场管线、电缆和工具本体保持更清晰的空间秩序。
