工业重载板式输送线三维结构设计

　　在车间物流规划、成品仓储转运、生产工序衔接的场景里，这类板式输送设备是承担单元化重载物料长距离平稳输送的核心载体，区别于皮带输送的轻载局限、辊筒输送的物料底面要求，板式结构的承载面刚性更强，可适配带托盘的整箱货物、栈板堆叠件、不规则底面的工业成品转运，不会出现皮带打滑、辊筒卡滞的常见问题，在包装成品下线、仓储分拣线前段、重型工件工序间流转的工位上应用十分广泛。从结构设计逻辑来看，这款输送设备的承载板采用模块化拼接思路，单块板件通过侧边链条销轴联动，整条输送面的平整度可以通过单板块的安装微调来控制，避免长距离输送出现的板面起伏问题；驱动端布置在输送线的一端，采用齿轮马达直连链轮的传动结构，省去了额外的皮带减速环节，传动效率更高，

　　同时张紧机构采用螺杆调节结构，安装时可以根据链条的实际拉伸量调整张紧行程，避免链条过松跳齿、过紧加剧磨损的问题。设备的机架采用型钢焊接框架结构，支腿底部预留安装孔位，可直接通过膨胀螺栓固定在水泥地面上，也可搭配调平脚杯适配地面不平整的安装场景，支腿的高度设计预留了操作人员通行、底部布线走管的空间，输送面距离地面的高度符合常规人工操作、机械臂对接的作业高度，不需要额外搭建操作平台。输送线的两端做了圆弧过渡的端部结构，避免板块回转时出现卡料、剐蹭货物包装的问题，侧边设置的导向护栏可以根据输送托盘的实际宽度调整安装间距，防止物料在输送过程中偏移掉落，护栏采用分段式安装，后期维护时可以单独拆卸某一段，不需要拆解整条线体。从安装边界来看，

　　这款输送设备的宽度适配标准工业托盘的尺寸，单段线体的长度可以根据车间的实际布局拼接延长，转弯段可以搭配同系列的转角板式输送模块组合，不需要额外更换承载板规格，整条线体的运行速度可以通过驱动端的调速装置调整，匹配不同生产节拍的输送需求，比如在包装下线工位可以调慢速度方便人工码垛，在长距离转运段可以调高速度提升转运效率。在实际选型建模时，需要重点关注承载板的承重冗余设计，单块板的载荷要考虑到物料堆叠的最大重量，同时链条的破断载荷要预留足够的安全系数，避免长期重载运行出现链条断裂的故障；驱动马达的选型要结合整条线的满载重量、输送速度、运行阻力来计算功率，不能仅凭经验选小功率型号导致启动扭矩不足、运行过载发热。

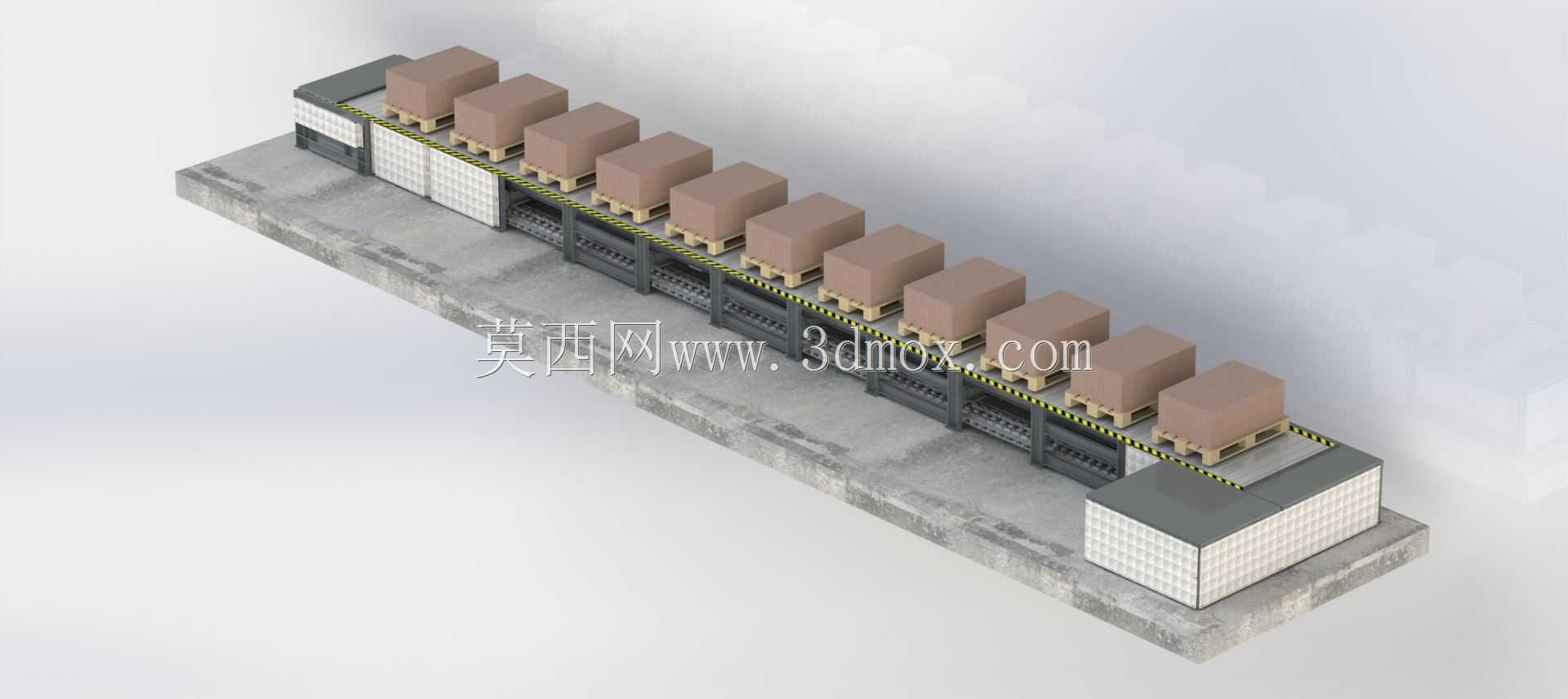

　　这款三维模型完整还原了线体的所有结构细节，从板块的拼接方式、链条的啮合结构、驱动单元的安装位置、张紧机构的调节行程，到护栏的固定方式、支腿的安装结构都做了1:1的还原，结构设计人员可以直接参考这个模型的结构逻辑，调整尺寸参数适配自身项目的布局需求，也可以在这个模型基础上增加扫码工位、阻挡机构、顶升移栽模块，拓展成具备分拣、定位功能的智能化输送线，不需要从零开始搭建基础框架，能大幅缩短方案设计、建模出图的周期。在车间布局规划时，这类板式输送线的安装要预留两侧的维护空间，方便后期更换磨损的板块、调整链条张紧度，同时驱动端的位置要预留检修口，方便日常检查马达运行状态、链轮润滑情况；线体的电控布线可以走机架内部的预留线槽，避免线缆外露被货物剐蹭，也能让整线外观更整洁。对比其他类型的输送设备，板式结构的后期维护成本更低，单块承载板磨损后可以单独更换，不需要像皮带输送那样整条更换皮带，也不会像辊筒输送那样出现单个辊筒卡滞影响整线运行的问题，在重载、连续运行的生产场景里，稳定性优势十分明显，尤其适合家电成品、包装件、重型零部件的长距离连续输送作业。
