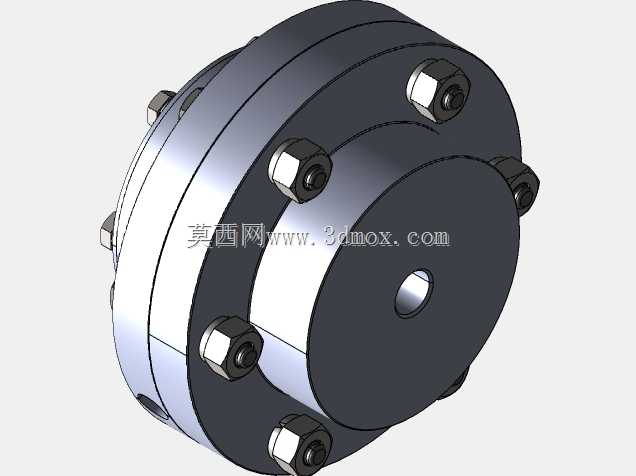

MZP-1型GOST标准齿轮联轴器结构设计

　　在重载传动系统的轴系连接场景中，齿轮联轴器凭借其补偿两轴相对偏移、传递大扭矩的特性，被广泛应用于冶金、矿山、起重运输、重型机械等各类需要刚性轴系柔性连接的工况中。这款符合GOST 5006-55标准的MZP-1齿轮联轴器，在设计阶段充分考虑了工业现场复杂的安装误差与运行工况，针对轴系运行中可能出现的径向偏移、角向偏移以及轴向窜动，通过内外齿圈的齿侧间隙与齿面鼓形修形结构实现误差补偿，避免轴系因安装对中偏差或运行受力变形产生附加载荷，有效延长轴承、轴类零件以及整套传动系统的使用寿命。从实际传动需求出发，该联轴器可稳定传递710N·m的额定工作扭矩，最高适配转速达6300rpm，

　　能够覆盖多数中低速重载传动以及部分高速轻载传动的轴系连接需求，在带式输送机驱动端、减速机输出端与工作机输入端的连接场景中，这类齿轮联轴器的应用占比远超其他类型的柔性联轴器，其齿式啮合的传动形式相比弹性套柱销联轴器、膜片联轴器，具备更强的抗冲击载荷能力，在存在瞬时过载的工况下可靠性表现更突出。在结构设计层面，该联轴器分为两个半联轴器部分，其中无齿圈的半联轴器最大内孔加工直径可达60mm，带齿轮缘的半联轴器最大内孔直径为40mm，设计时预留了孔位调整余量，使用者可根据实际配套轴径进行二次精加工，适配不同轴径的主动端与从动端连接需求，无需额外定制转接套，大幅降低现场安装适配的成本与周期。内外齿圈采用渐开线齿形设计，齿面啮合接触面积大，

　　单位面积接触应力更小，长期运行下的齿面磨损速率更低，日常维护仅需定期在齿面啮合处加注润滑脂，即可保证啮合副的运行寿命，相比需要定期更换弹性元件的联轴器，后期维护成本更低。安装边界方面，设计时充分考虑了工业现场的安装空间限制，半联轴器的径向尺寸紧凑，轴向安装长度预留了足够的热胀冷缩窜动间隙，安装时无需大幅挪动两端的设备本体，仅需将两个半联轴器分别热装或键连接固定在两根轴的轴端，对齐内外齿圈后扣合外齿套即可完成装配，对中要求相比刚性凸缘联轴器更低，能够适应现场安装基础存在微小沉降变形的工况。在实际选型应用中，这类齿轮联轴器通常用于两轴同轴度难以长期保证、传递扭矩较大、存在一定冲击载荷的传动链路中，

　　比如重型板式输送机的驱动滚筒与减速机输出轴连接、起重设备的卷扬机构传动连接、矿山破碎设备的电机与破碎机转子轴连接等场景，其全金属的结构形式能够适应多粉尘、高湿度、温度波动范围大的恶劣工业环境，不会出现橡胶弹性元件老化、膜片疲劳断裂等问题，在长期连续运行的工况下平均无故障工作时间更长。建模过程中严格遵循GOST标准的齿形参数、配合公差与安装尺寸要求，对齿面的啮合间隙、轴孔的键槽尺寸、端盖的密封结构都做了精准还原，能够直接用于传动系统的装配干涉校验、安装模拟以及后续的工程出图，结构设计时在半联轴器的端面预留了拆卸螺孔，方便后期设备检修时的拆卸作业，避免传统过盈配合半联轴器拆卸时损伤轴颈或联轴器本体。齿圈部分的润滑腔采用密封结构设计，能够防止润滑脂泄漏同时阻挡外界粉尘进入啮合面，即使在多粉尘的生产车间内运行，也能保证齿面啮合处的润滑状态稳定，减少磨粒磨损带来的精度损失与寿命下降。
