赛车模拟用无线方向控制踏板结构设计

这套踏板结构面向模拟驾驶外设的升级需求开发，核心解决传统有线方向盘套装走线杂乱、桌面与踏板间线缆拉扯影响操作体验的痛点，适配家用模拟赛车、驾驶培训模拟舱等场景的转向信号输入需求，可直接替换原有有线踏板组件，也可作为定制化模拟驾驶舱的独立输入模块使用。

从实际使用场景出发，常规模拟驾驶套装的方向盘、踏板、换挡杆之间需要多根线缆连接，不仅在桌面下方形成走线杂乱的问题，用户调整坐姿、移动座椅时还容易勾挂线缆，长期拉扯会导致接口松动、线材破损，部分小空间桌面布局下，走线甚至会干扰油门、刹车踏板的踩踏行程。这套结构在设计时完全摒弃了踏板与方向盘主体之间的有线连接方案，将霍尔传感单元、信号发射模块直接集成在踏板基座内部，踩踏动作的角度变化直接通过基座内的传感组件转化为无线信号传输至方向盘端接收模块，彻底消除踏板区域的外接线缆。

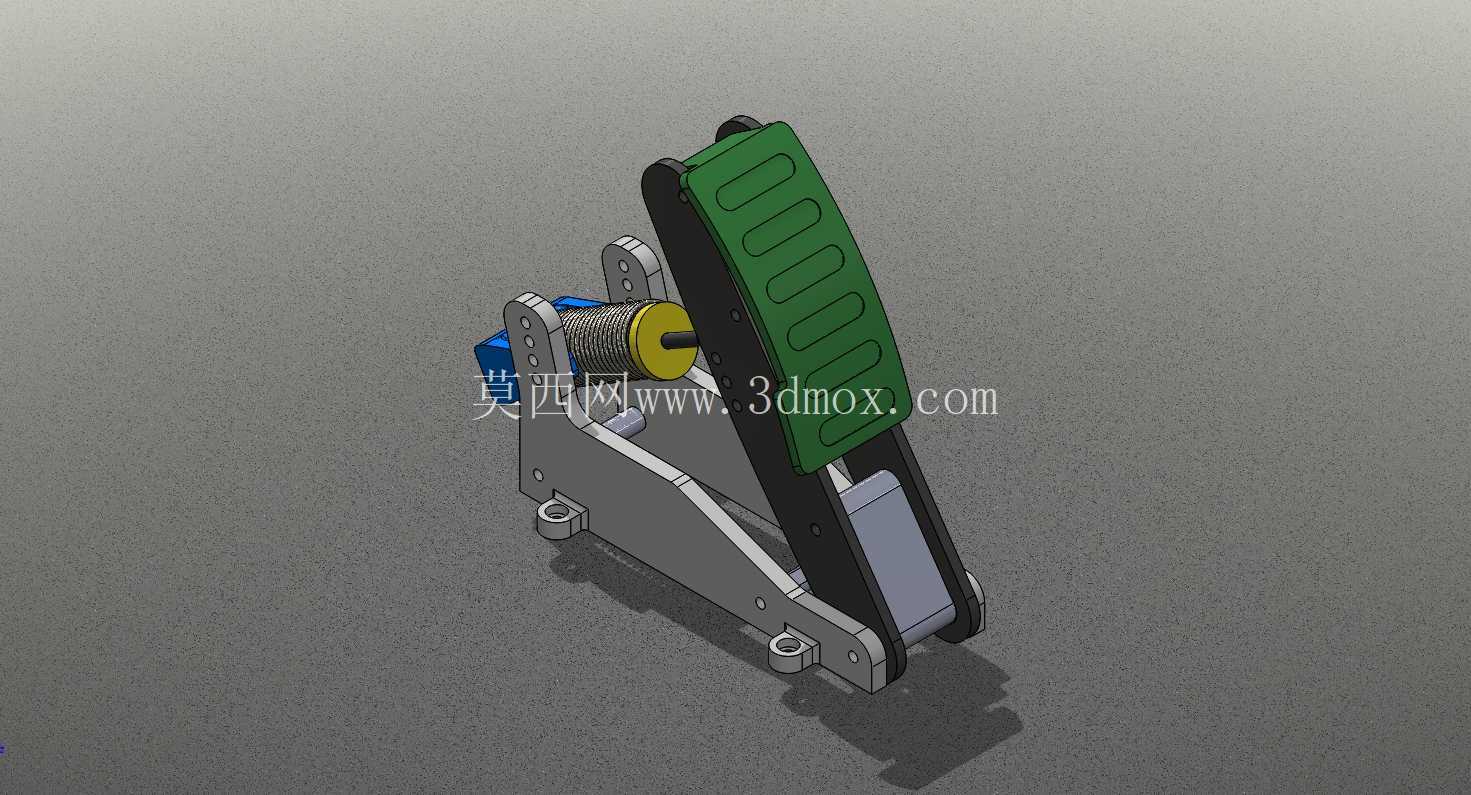

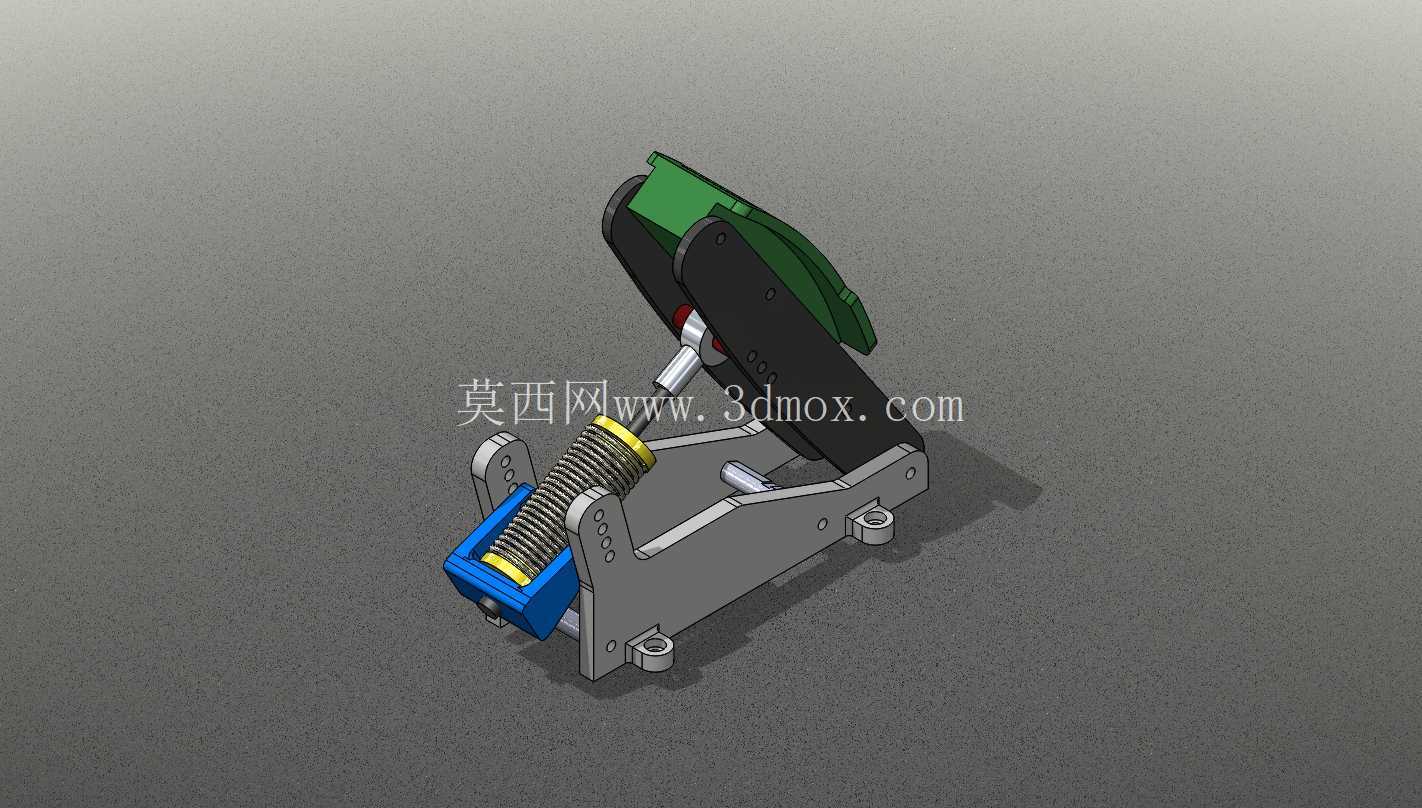

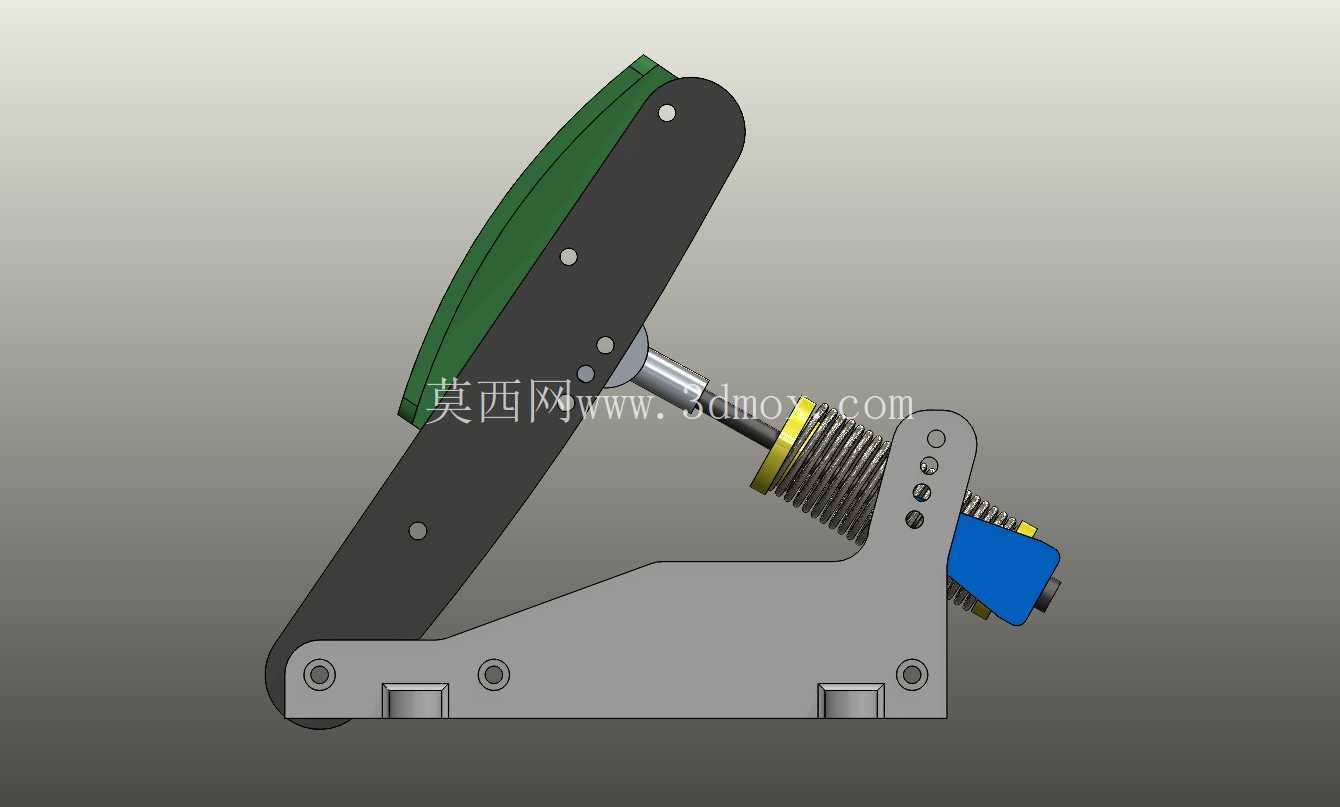

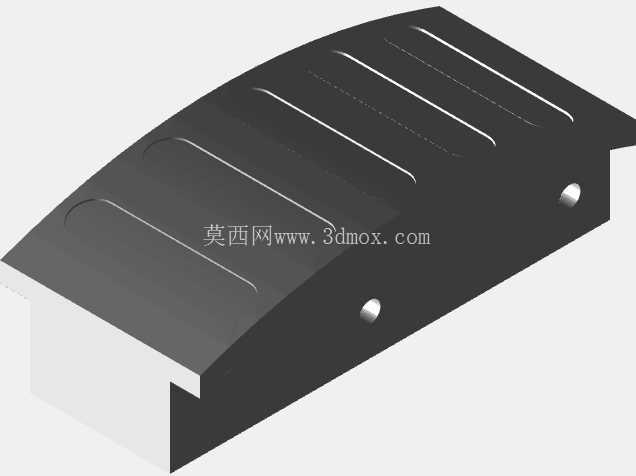

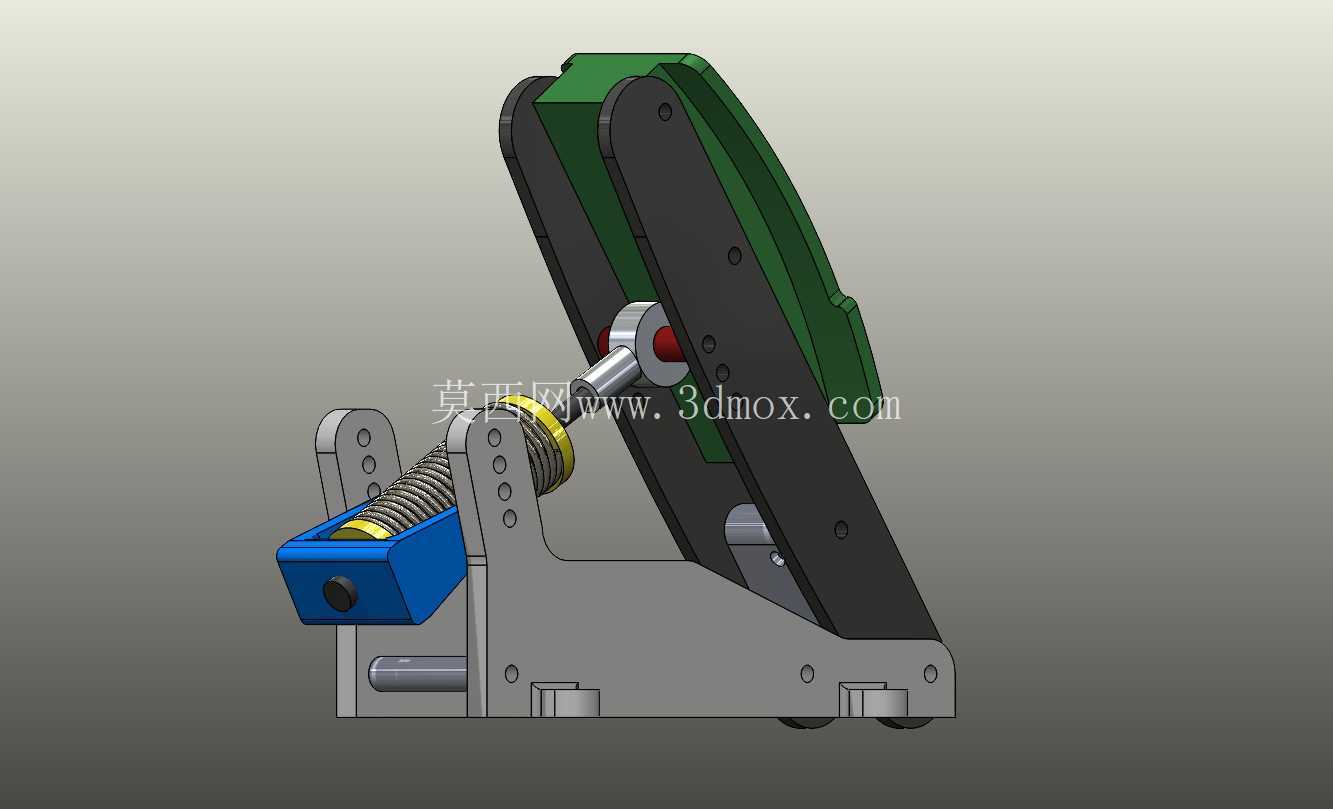

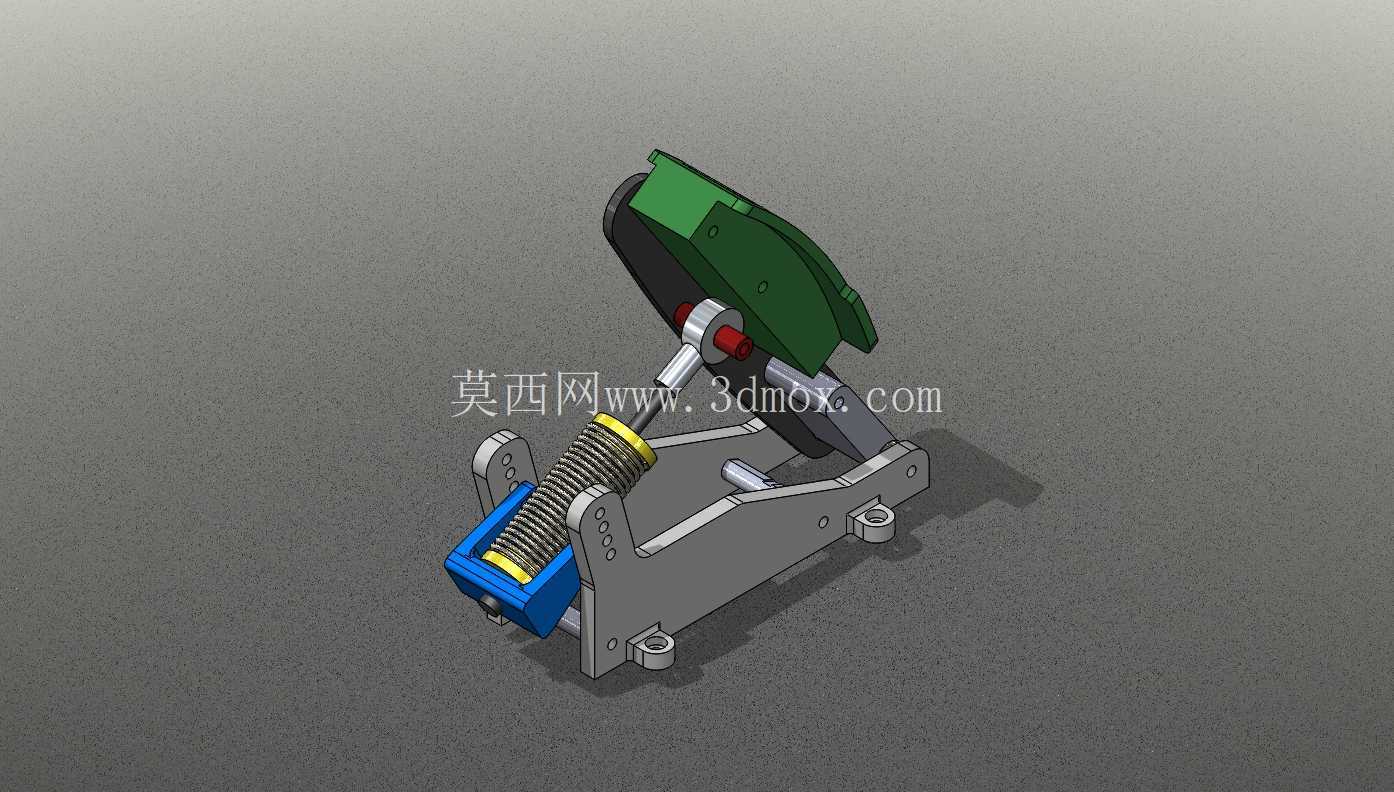

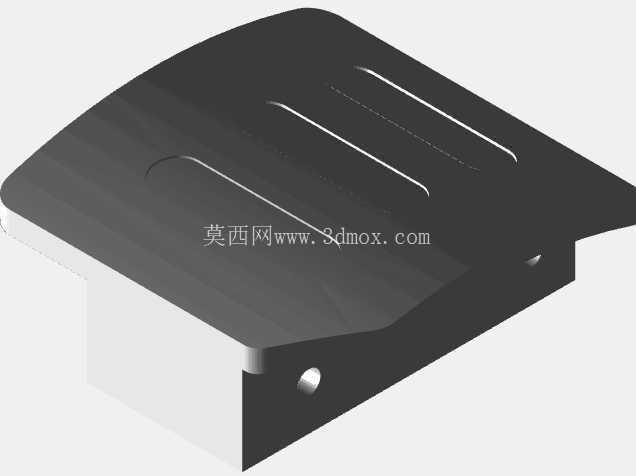

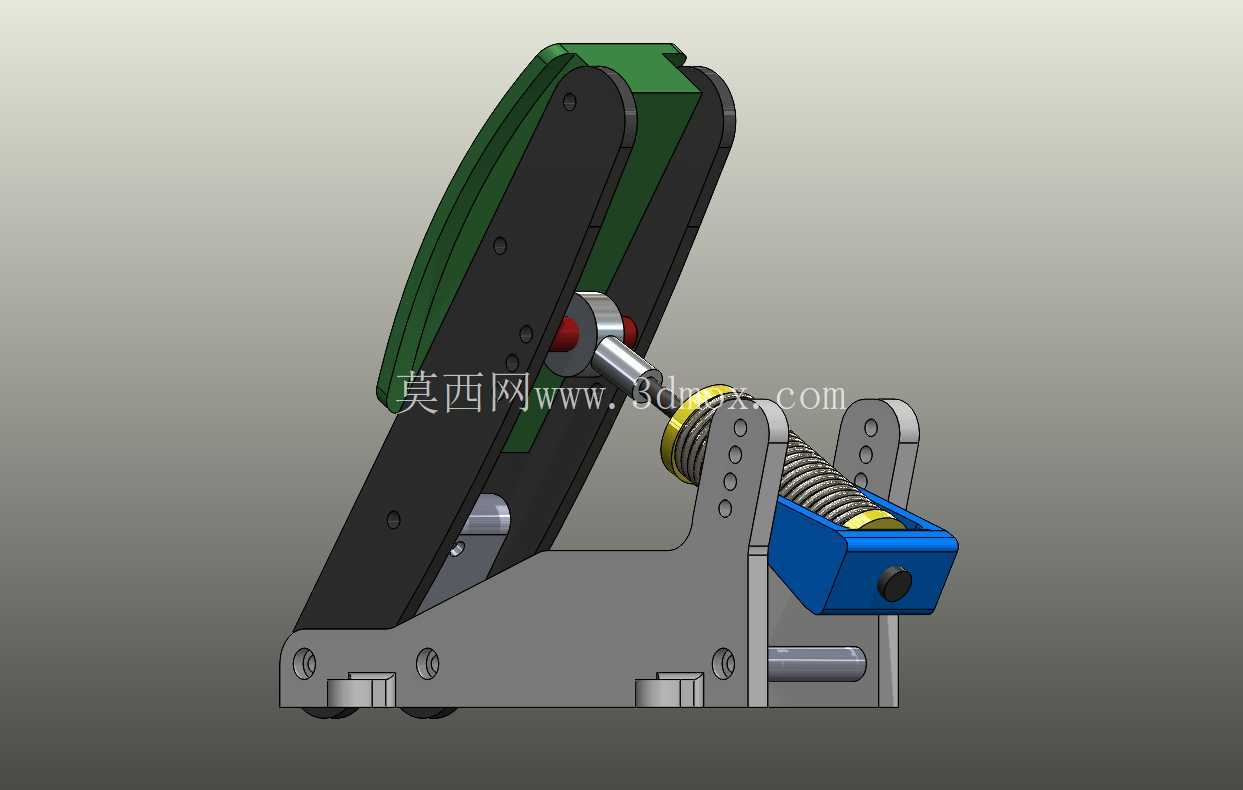

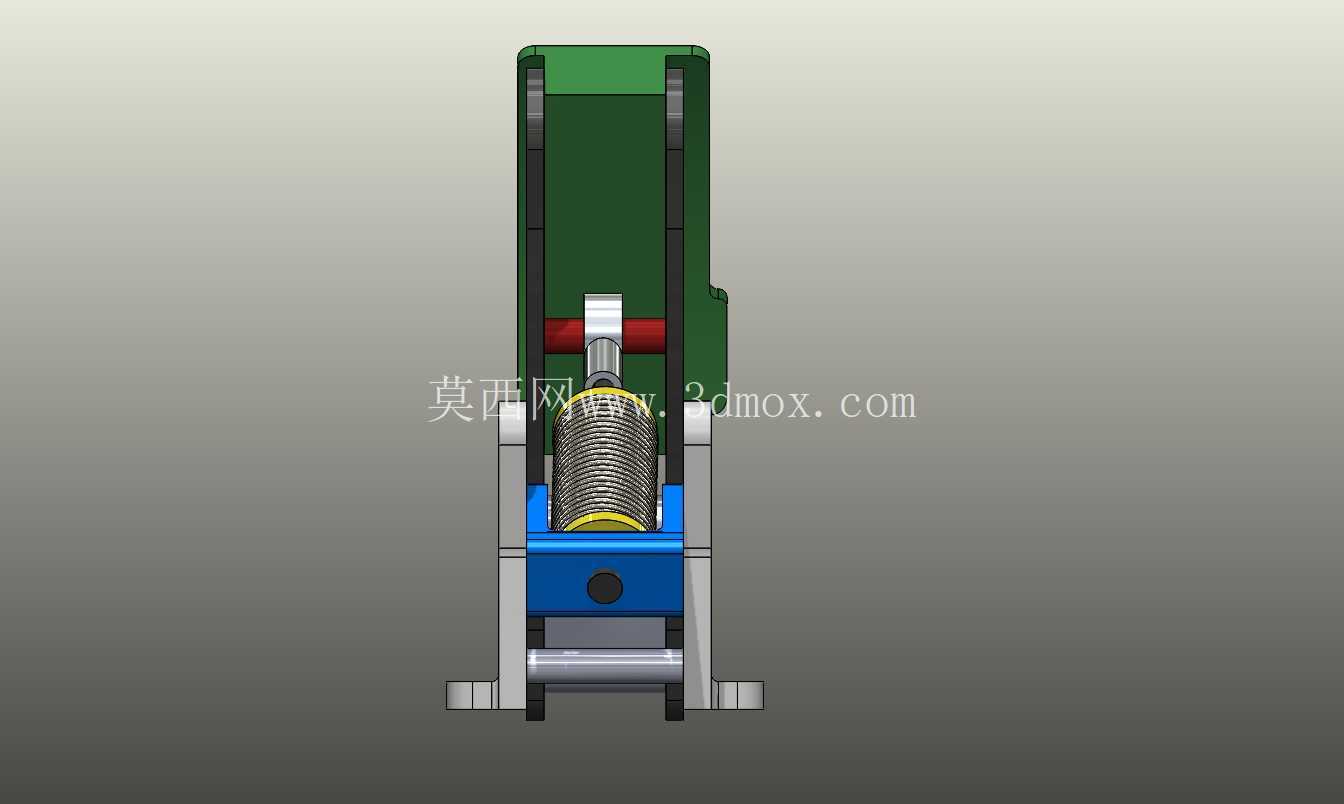

结构设计上参考了多款成熟量产踏板的力学特征，没有采用完全从零开发的激进方案，而是在通用踏板的铰接结构基础上做了适配无线模块的优化。踏板主体的踩踏面做了等距分布的防滑凹槽，表面弧度贴合脚掌自然踩踏的角度，长时间操作不会出现脚掌打滑的问题；铰接位置采用内螺纹杆端轴承与深沟球轴承组合的支撑方案，相比普通塑料轴套的铰接结构，转动阻尼更均匀，长期使用不会出现轴孔磨损导致的踏板晃动问题，踩踏的行程虚位控制在极小范围内。踏板的复位结构采用外置弹簧搭配阻尼调节的设计，用户可以根据自身操作习惯更换不同劲度系数的弹簧，调整踩踏的反馈力度，适配竞速类、驾驶培训类等不同场景下的踏板脚感需求。

安装边界方面，整套踏板基座采用一体式金属折弯结构，底部预留了标准的安装孔位，既可以直接放置在地面使用，底部粘贴防滑胶垫避免踩踏时移位，也可以通过螺栓固定在模拟驾驶舱的铝型材支架上，适配市面上主流的民用模拟座舱安装孔距。基座内部的空间做了分层规划，下层放置铰接复位结构与磁吸组件，上层预留了无线发射模块、霍尔传感器的安装位，霍尔传感器与踏板转轴端的磁铁对应安装，非接触式的角度检测方案不会因为长期摩擦出现检测精度下降的问题，信号输出的线性度完全满足模拟驾驶的操作精度要求。

整套结构的硬件装配逻辑做了优化，所有紧固件都采用通用标准件，铰接位置的轴承、传感组件都采用市面常见的标准型号，后期维护更换不需要定制特殊配件。踏板的侧面预留了调试开口，不需要完全拆解基座就可以调整传感器的初始位置、校准信号零点，日常调试维护的操作门槛较低。从实际装配的角度看，所有零件的安装顺序都做了防呆设计，轴类零件都设计了对应的定位台阶，装配时不会出现零件装反、错位的问题，组装完成后踏板的转动行程无卡滞，踩踏过程中受力均匀，无线信号的传输延迟控制在模拟驾驶操作可接受的范围内，完全可以替代同类型的有线踏板产品，也可作为其他需要无线角度输入的工控场景的结构参考。
