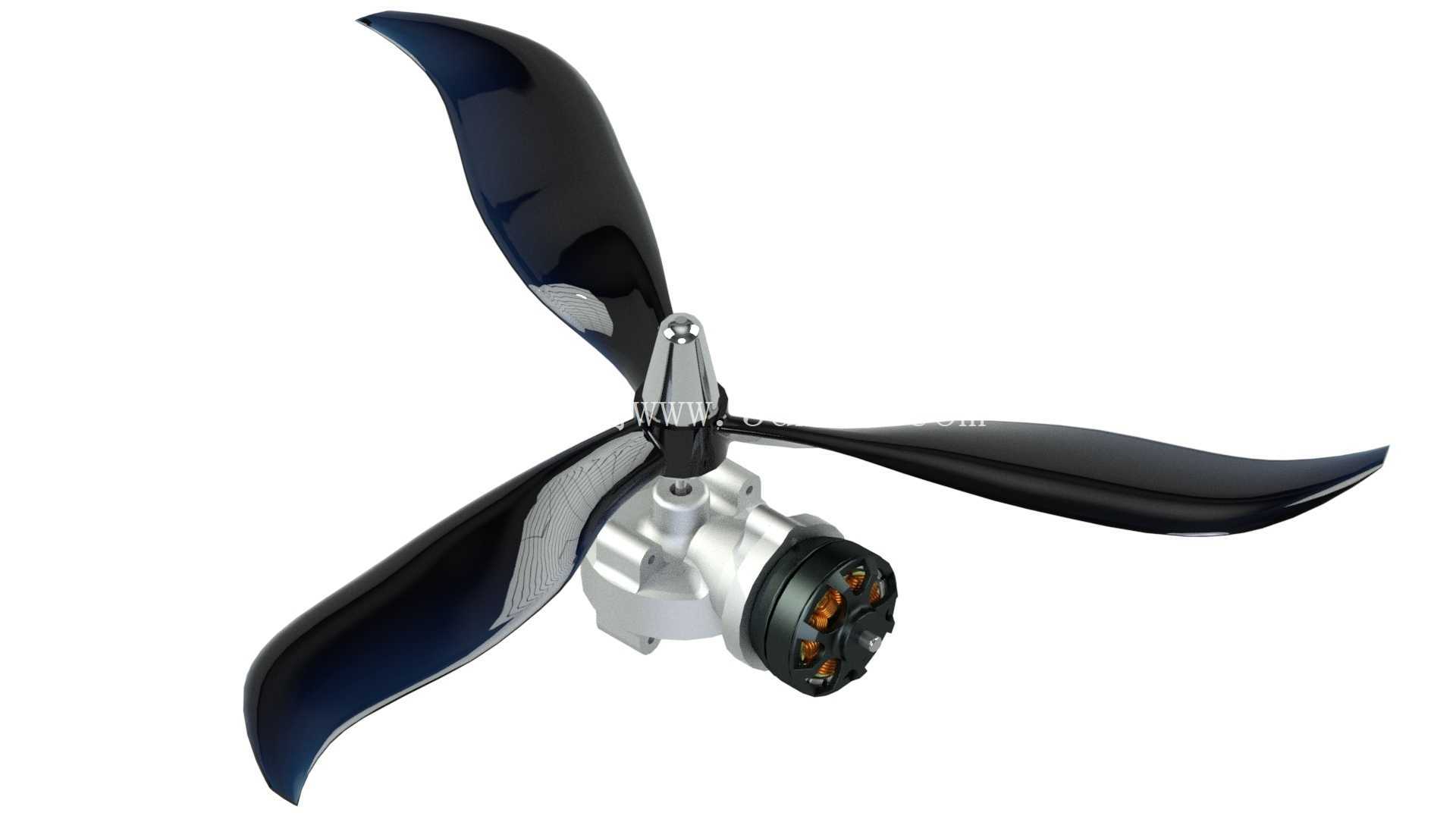

无人机用高速螺旋桨锥齿轮传动箱结构

这套锥齿轮传动结构主要面向小型多旋翼、固定翼无人机的动力传输场景，适配无刷电机的高转速输出特性，解决动力输出轴与螺旋桨安装轴存在空间夹角时的动力换向传输需求，在小型航拍无人机、穿越机、定制化航模动力改装场景中都能适配。实际使用中，电机输出的高转速低扭矩动力经过锥齿轮副啮合后，按照固定减速比完成转速降低与扭矩提升，最终将动力传递到螺旋桨安装位，带动桨叶旋转产生升力或推进力，相比直连电机的动力布局，这种带锥齿轮换向减速的结构可以灵活调整电机安装位置，优化机身内部的空间利用率，同时通过减速增扭提升螺旋桨的拉力输出效率，降低电机在大负载下的发热情况。

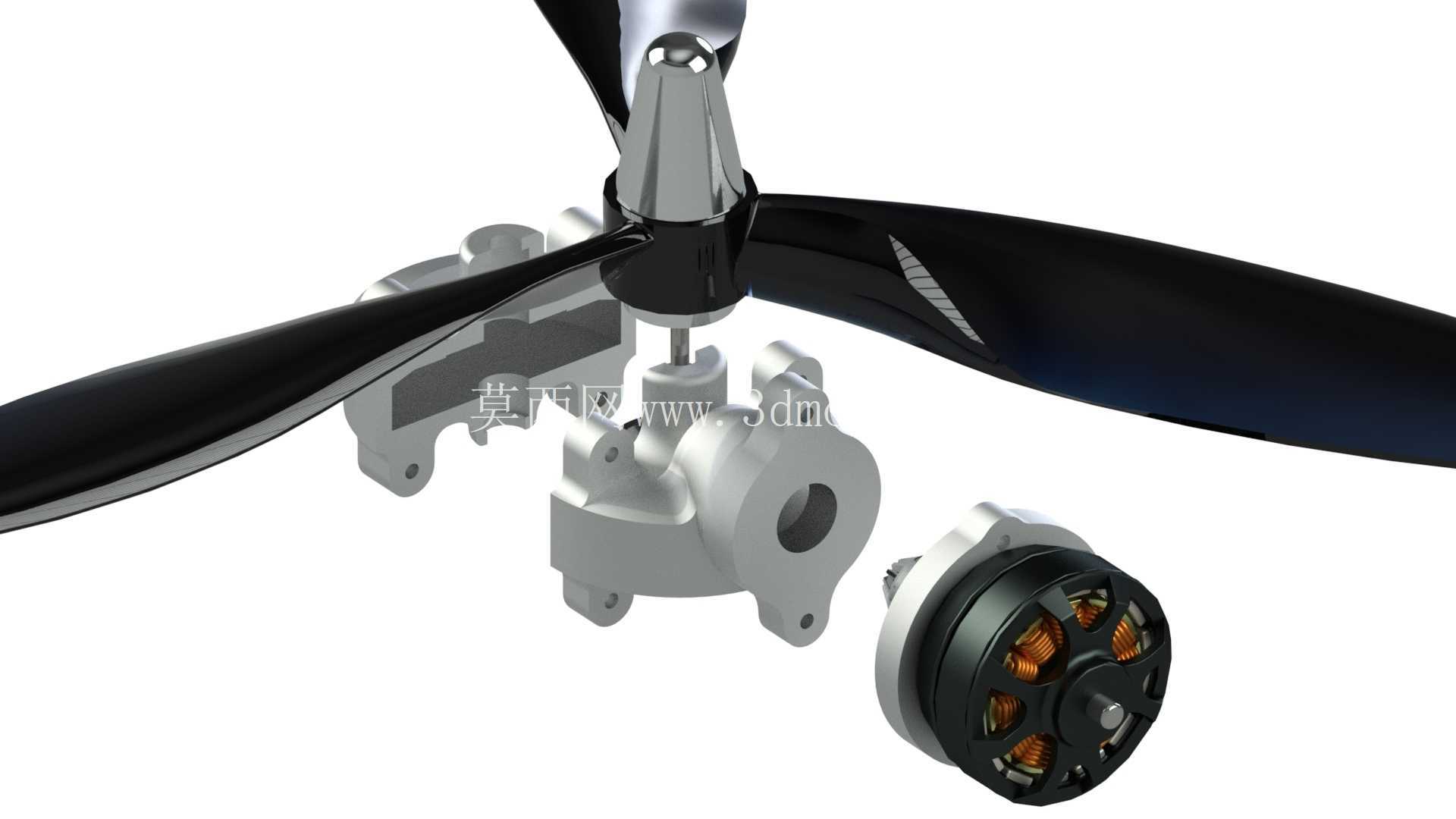

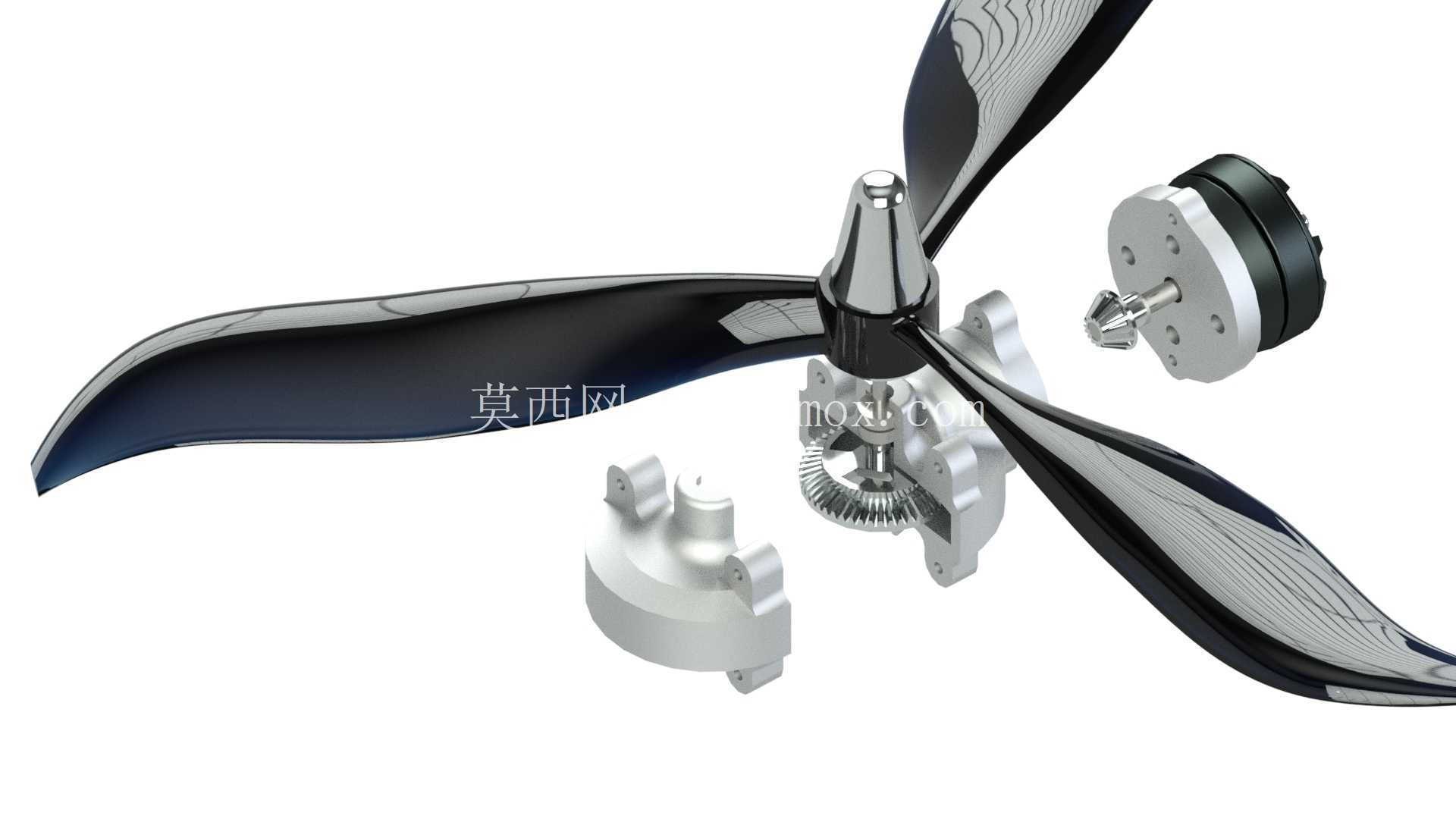

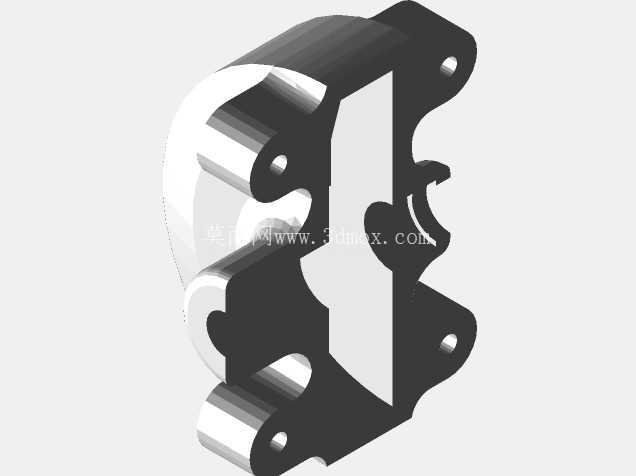

从功能特性来看，这套传动结构的减速比设定为1:3.333，也就是输出端转速为输入端的三分之一左右，扭矩对应提升三倍上下，匹配1/16规格无刷四驱迷你拉力车的差速器用锥齿轮副，齿轮啮合间隙经过调整后可以保证传动过程的平顺性，减少高速运转下的齿轮打齿、异响问题。传动箱的壳体采用分体式结构设计，分别预留电机安装位、齿轮轴支撑位、螺旋桨安装法兰位，各个安装面的定位基准统一，装配时可以通过止口定位保证齿轮轴的夹角精度，避免因装配偏差导致的齿轮偏磨、传动效率下降问题。螺旋桨安装位采用法兰面夹紧结构，适配常见的两叶、三叶螺旋桨安装孔距，桨叶固定后可以保证旋转时的动平衡余量控制在合理范围内，减少高速旋转时的振动传递到机身，影响飞控传感器的工作精度。

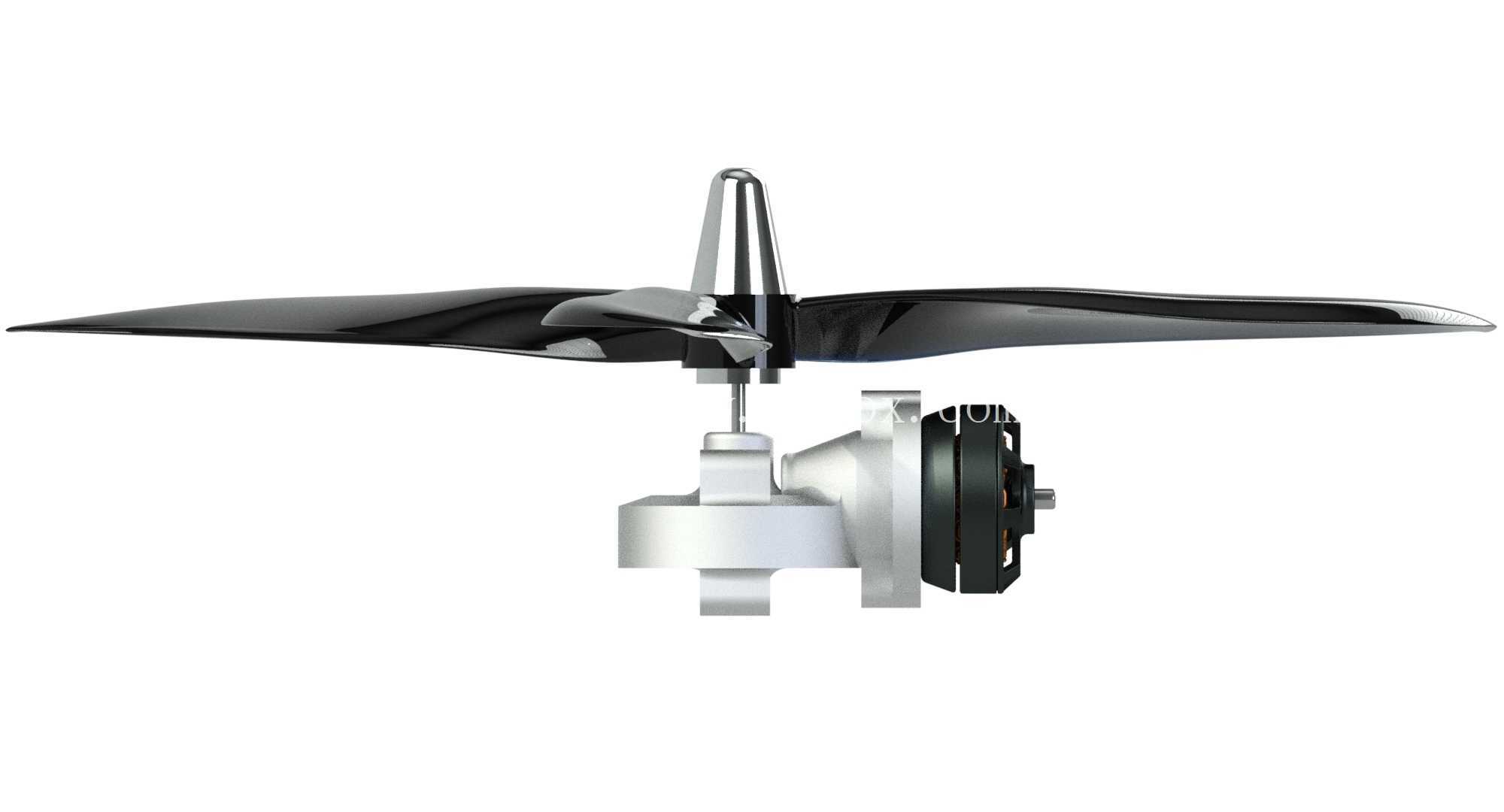

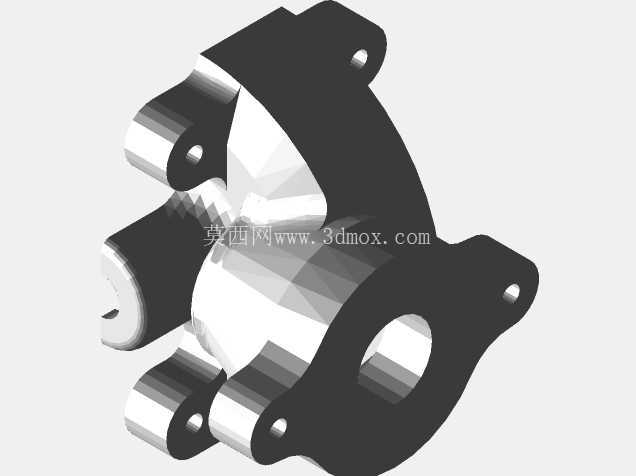

设计过程中首先围绕动力传输的空间布局需求，确定锥齿轮的轴线夹角为90度，满足电机水平安装、螺旋桨垂直输出的布局要求，齿轮参数选型时参考成熟的微型差速器锥齿轮参数，保证齿面接触强度可以覆盖小型无人机的动力负载范围，避免大油门工况下出现齿面崩裂、断齿问题。壳体的外形设计充分考虑减重需求，在不影响结构强度的位置做了镂空减材处理，同时预留轴承安装位，齿轮轴两端采用微型轴承支撑，减少传动过程中的转动阻力，提升传动效率。螺旋桨的翼型采用低速高升力设计，桨叶的扭转角从根部到梢部逐步变化，匹配减速后的输出转速区间，保证在常用巡航油门下螺旋桨的工作效率处于最优区间，降低动力损耗，提升无人机的续航表现。

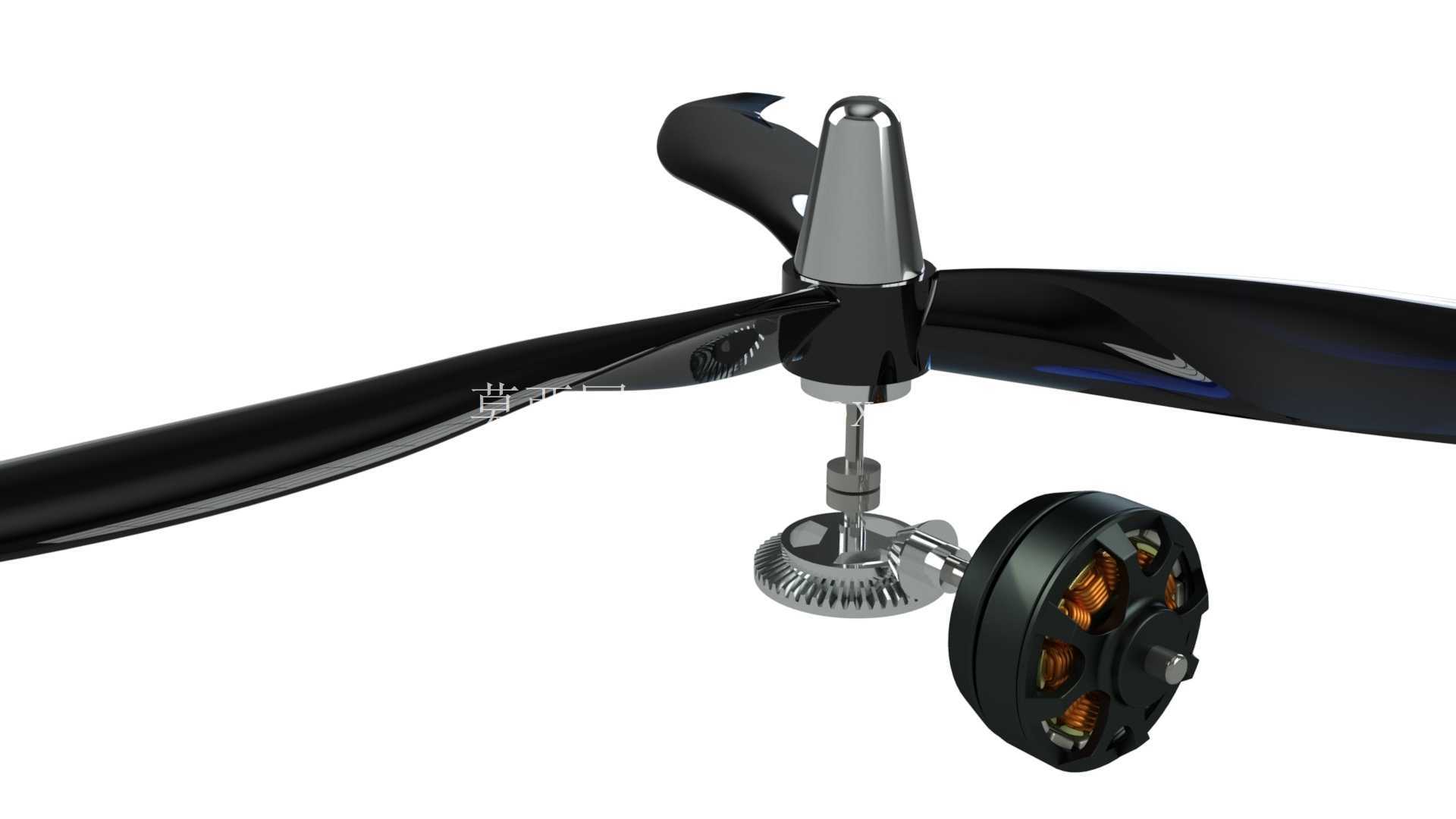

安装边界方面，传动箱的电机安装位适配常见的16系列、20系列微型无刷电机的安装孔距，电机轴与主动锥齿轮的连接采用顶丝固定方式，装配时可以方便调整齿轮啮合间隙，不需要复杂的专用工装。螺旋桨安装法兰的端面跳动量控制在0.05mm以内，保证桨叶安装后不会出现偏摆问题，传动箱整体的最大外轮廓尺寸可以适配轴距150mm到300mm之间的小型无人机机身安装空间，壳体上预留的安装固定孔可以通过螺丝直接固定在机身碳板或者机架上，不需要额外设计转接支架。实际装配调试时，需要在齿轮啮合面涂抹少量润滑脂，减少齿轮运转时的磨损，同时注意调整齿轮副的啮合间隙，间隙过大会导致传动异响、反向传动间隙过大，影响飞控的动力响应精度，间隙过小则会增加传动阻力，导致电机负载过大、发热严重，甚至出现齿轮卡滞问题。

这套结构除了应用在无人机领域，也可以移植到其他需要小空间90度换向减速传动的场景，比如小型智能移动机器人的驱动轮传动、微型云台的动力传输、小型航模的舵面传动机构等，只需要根据实际负载情况调整齿轮参数和壳体安装尺寸即可。设计过程中所有配合尺寸都按照通用机械加工公差要求设定，壳体可以采用3D打印制作原型进行功能验证，也可以通过铝合金压铸、CNC加工的方式制作量产零件，适配不同的加工工艺条件，降低小批量试制的成本门槛。
