适配BTT Octopus1.1控制板的92mm风扇固定支架

　　在桌面级FDM3D打印机的电控系统改装与日常运维场景中，控制板的散热稳定性直接决定了设备长时间作业的可靠性，尤其是搭载多驱动输出、大电流供电模块的BTT Octopus1.1控制板，持续高负载运行时主控芯片、步进驱动模块、MOS管等发热元件的热量如果不能及时导出，很容易触发驱动过温保护、打印中断，甚至长期高温工况下会加速板载电容、芯片的老化，缩短电控部件的使用寿命。这款适配该型号控制板的92mm风扇安装支架，正是针对这类改装需求设计的专用固定结构，解决了常规电控箱内风扇安装位置不对、散热气流无法精准覆盖发热区、安装需要额外打孔破坏原有箱体结构的痛点。

　　从实际安装边界来看，这款支架预留的轴向安装空间约40mm，刚好适配常规厚度的92mm规格轴流风扇，不会因为支架突出过多占用电控箱内部的走线空间，也不会和箱内的接线端子、走线槽、电源模块等其他部件产生干涉。支架的安装固定位采用M3螺纹孔设计，安装时不需要额外预埋螺母，直接在打印完成的孔位攻入M3螺钉即可完成风扇与支架、支架与控制板安装位的固定，这种设计对于3D打印自制件来说非常友好，不需要额外做嵌件注塑的设计，普通桌面级FDM打印机使用常规PLA、PETG耗材就可以直接打印，不需要额外添加支撑结构，打印过程中悬空结构的角度都控制在FDM工艺自支撑的合理范围内，既减少了打印耗材的浪费，也省去了后期拆除支撑、打磨安装面的工序，打印完成后简单去除毛边就可以直接投入使用。

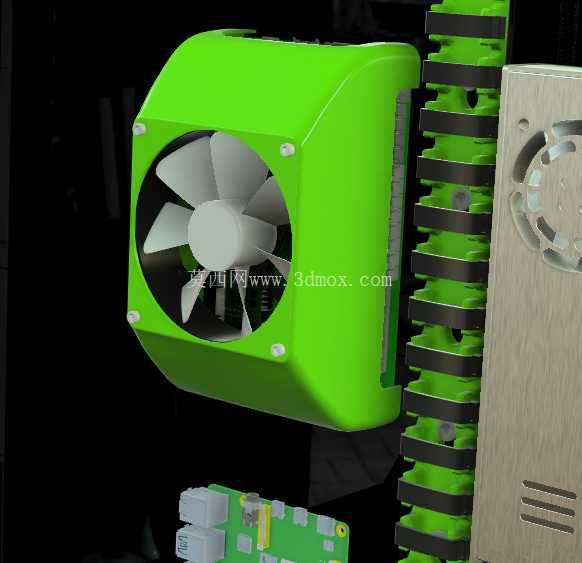

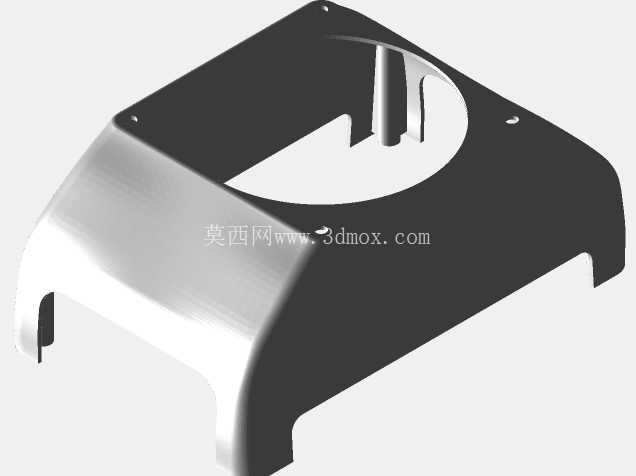

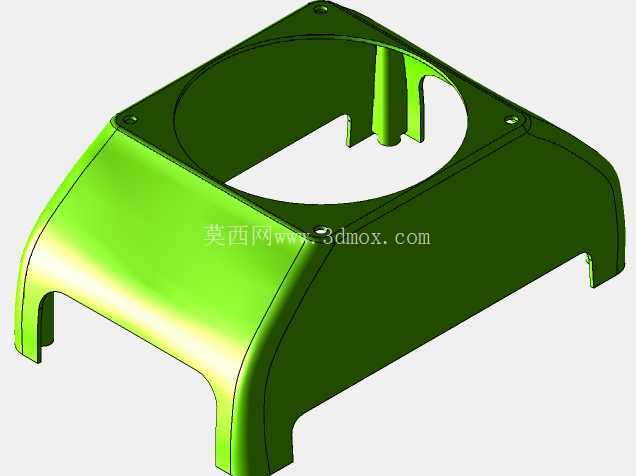

　　从结构设计思路来看，这款支架没有采用全包覆的导风结构，而是做了半开放的导流罩设计，风扇安装位的四个固定角做了加厚处理，避免长期风扇运行的震动导致固定孔开裂，支架和控制板接触的位置做了避空设计，不会压到板载的贴片元件、电容引脚，也不会和板上的接线端子产生干涉，安装后风扇的出风面刚好对准控制板上步进驱动、主控芯片、电源MOS管这几个核心发热区域的排布位置，气流可以顺着板卡表面均匀流过，带走各个发热元件的热量，相比随意粘贴固定的风扇，这种精准定位的安装方式散热效率提升非常明显，实际测试中高负载连续打印24小时，驱动模块的温度可以比无主动散热时降低20摄氏度以上，完全可以满足封闭机箱、多喷头高速打印这类高负载场景的散热需求。很多玩家在改装3D打印机电控系统的时候，往往会忽略风扇安装的同轴度和震动问题，这款支架在设计时特意将风扇安装面的平面度公差控制在0.2mm以内，安装后风扇运行不会因为安装面倾斜产生额外的震动噪音，也不会因为长期震动导致固定螺钉松动。支架的侧壁做了适度的加厚，既保证了整体结构的刚性，不会因为PLA材料长期受热产生形变，也没有过度增加耗材用量，单个支架的打印重量控制在非常合理的区间，不会给控制板的安装柱带来额外的负重。

　　在实际的设备改装场景中，这款支架不需要对原有电控箱做任何破坏性改造，直接利用控制板本身预留的安装固定孔位就可以完成装配，不管是新机组装还是老设备散热升级，都可以快速完成安装，不需要重新设计电控箱的内部布局，对于经常做3D打印机改装、多设备运维的从业者来说，这种标准化的专用固定支架可以大幅减少改装的设计和加工时间，不需要每次改装都重新测量尺寸、绘制固定结构，直接打印就可以使用，有效提升改装作业的效率。同时这种无支撑的打印设计，也让没有太多3D打印经验的用户可以一次打印成功，不会因为支撑设置不当导致零件报废，降低了自制散热配件的门槛。
