Kydex 真空压机（缓冲罐设计）

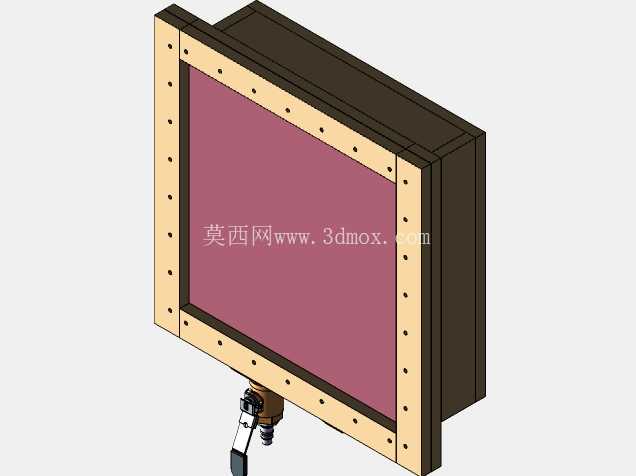

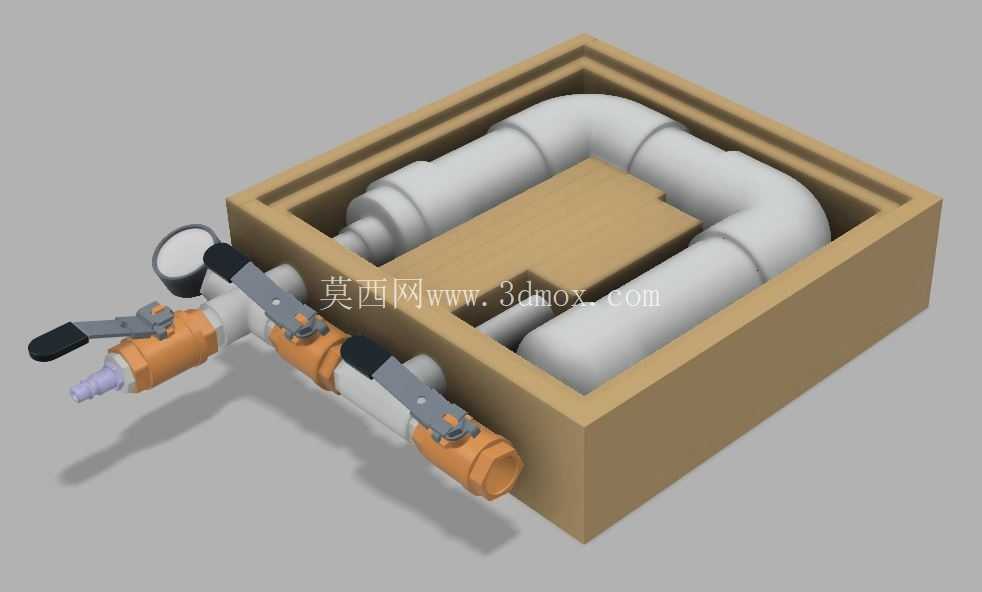

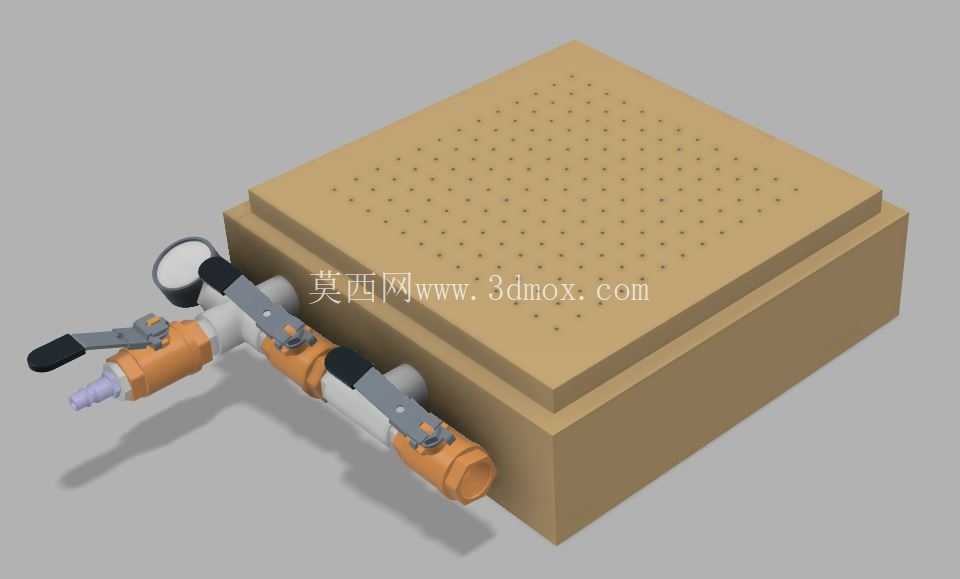

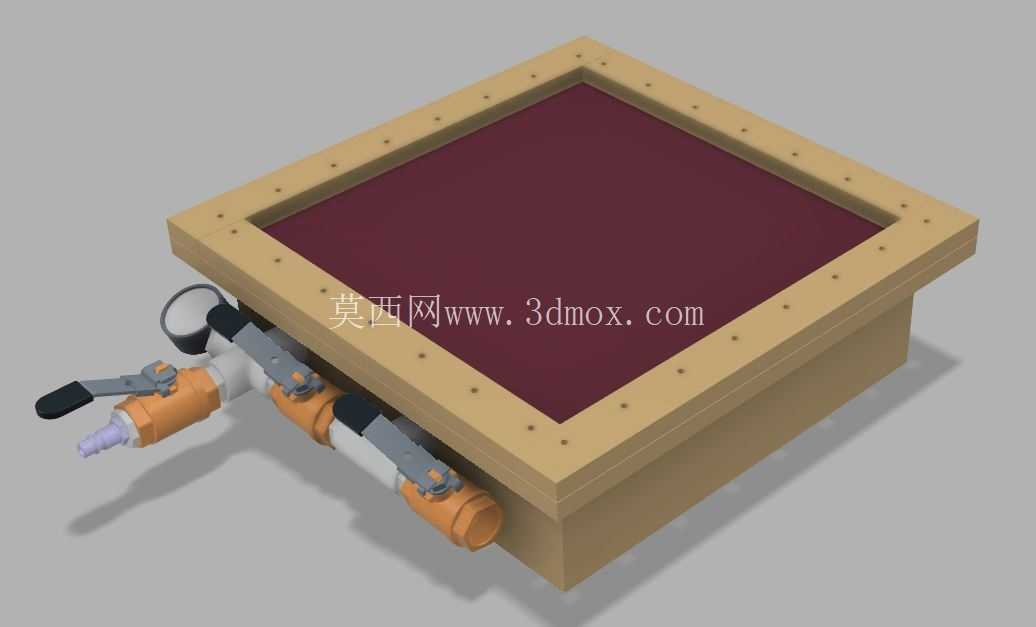

这是我为朋友制作的真空压机设计的第一个版本，以便他们可以制作 kydex 零件。 缓冲罐设计允许使用更小（更便宜）的真空泵，同时仍然提供大量的初始真空冲击。 要使用它，请关闭同一方向的两个阀门，并在管道组件中抽真空。 将热热塑性塑料放置在放在桌子上的模具顶部，然后将屏幕压在模具/塑料上。 操作员打开中间的阀门，从盒子中吸入空气，并在模具上形成塑料。 如果你想打破真空，你可以扔掉最后一个阀门，让外部空气充满盒子。自从我第一次进行这个设计以来，我就考虑可以使用一些更便宜的零件，例如 3/4" 球阀，而不是所示的 1" 阀门。 图纸也非常粗糙。 我可能会发布新版本，但我想同时分享设计。零件清单 18" x 18" 硅膜 8' x 4' 板材 0.75" THK MDFPVC 1" DIA – 约 2 ftPVC 3” 直径 – 约 2ftPVC 3” 端盖（圆形） – 1xPVC 90 度角 – 2xPVC 3” 至 1” 内螺纹至内螺纹耦合变径器PVC 1” 交叉耦合器 – 1xPVC 1” 外螺纹插座至 ?” 内螺纹 NPT – 1xPVC 1” 外螺纹插座至 1” 外螺纹 NPT – 4xPVC 1” NPT 外螺纹至 ?” 内螺纹 NPT – 1xPVC 1” 内螺纹三通接头 -1x黄铜 1” 内螺纹 NPT 球阀 – 3x真空表 0-30inHg ?” 外螺纹 NPT – 1x?” 外螺纹 NPT 空气软管接头 – 1x?” x 20 木三通螺母 – 30x?” x 20 螺栓 – 30x1.5” 木螺丝 – B

ox 5管硅填缝剂 – 1 管木胶 – 1 管PVC 管道底漆/密封剂 – 1 套罐 MDFBox 切割清单18”x18” – 1x18”x4” – 2x16.5”x4” – 2x16”x3.5” – 2x15”x3.5” – 2x11”x3.5” – 5x6.5”x3.5” – 3xTable16.5”x16.5” – 1x16.5”x1” – 2x14.5”x1” – 2xLid17”x2” – 4x21”x2” – 4x
